2

Română

ASUS M4N68T-M LE

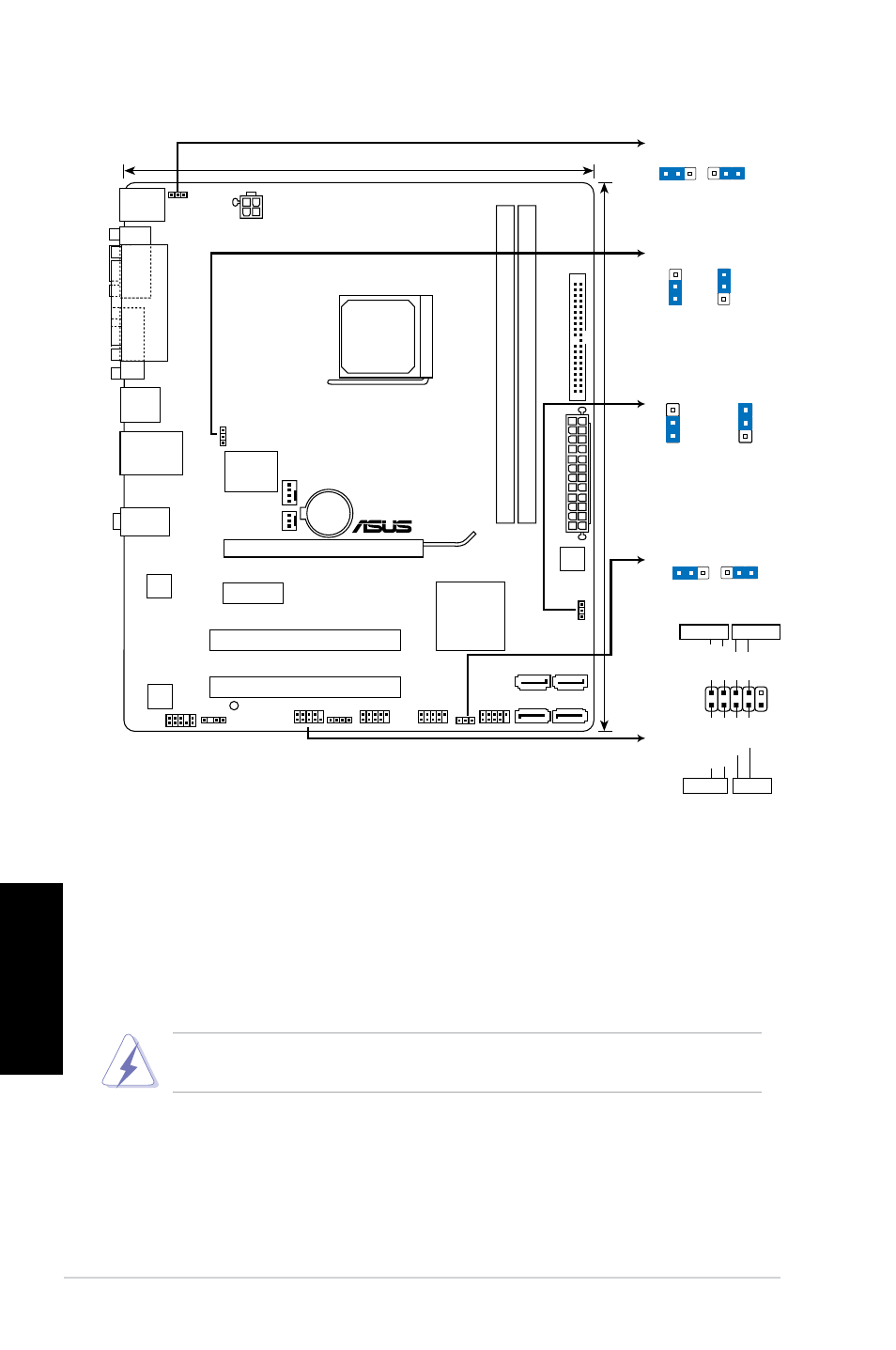

1. Dispunerea pe placa de bază

2. Instalarea CPU

Pentru instalarea CPU:
1. Amplasaţi mufa CPU pe placa de bază.
2. Ridică pârghia socketului la cel puţin 90 de grade.
3. Poziţionaţi procesorul deasupra soclului, astfel încât colţul procesorului cu

triunghiul aurit să corespundă acelui colţ al soclului care are un triunghi mic.

4. Introduceţi cu atenţie procesorul în socket.

5. Când procesorul este bine introdus în socket, apăsaţi pe pârghia socket-ului

pentru a fixa procesorul. Pârghia va produce un scurt click pentru a indica că

este în poziţia închis.

Procesorul poate fi montat doar într-o singură poziţie. Pentru a preveni îndoirea

pinilor sau deteriorarea, NU forţaţi introducerea procesorului în socket!

M4N68T-M LE

PCIEX16

PCIEX1_1

PCI1

PCI2

PRI_IDE

USB910

USB78

USB56

AAFP

SPDIF_OUT

SPEAKER

ATX12V

EATXPW

R

CPU_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8211CL

KB/MS

COM1

LPT

8Mb

BIOS

SB_PWR

CLRTC

USBPW5-10

USBPW1-4

KBPWR

NVIDIA

®

MCP68 SE

SOCKET AM3

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA1

SATA3

SATA2

SATA4

AUDIO

LAN1_USB12

USB34

CHA_FAN

F_PANEL

VG

A

20.8cm(8.2in)

24.4cm(9.6in)

2

1

2 3

+5V

(Default)

+5VSB

USBPW5-10

2
1

2

3

+5V

+5VSB

(Default)

USBPW1-4

1

2

2

3

Normal

(Default)

Clear RTC

CLRTC

2

1

2 3

+5V

(Default)

+5VSB

KBPWR

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

IDE_LED

+

IDE_LED-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET
