ASUS M4N68T-M LE

1.

Формат материнской платы

2.

Установка процессора

Для установки процессора выполните следующее:

1. Найдите на материнской плате сокет для процессора.
2. Поднимите рычажок фиксации процессора так, чтобы угол составил не менее 90°.
3. Расположите процессор над сокетом так, чтобы золотой треугольник процессора совпал

с углом сокета, обозначенным маленьким треугольником.

4. Аккуратно вставьте процессор в гнездо так, чтобы он принял нужное положение.

5. Затем опустите рычажок фиксации процессора, чтобы зафиксировать процессор. Рычажок

должен защелкнуться за боковой выступ. Это значит, что процессор зафиксирован.

Существует только одно правильное положение процессора при установке. Не применяйте
излишнюю силу при установке процессора в разъем, чтобы не погнуть контакты и не
повредить процессор!

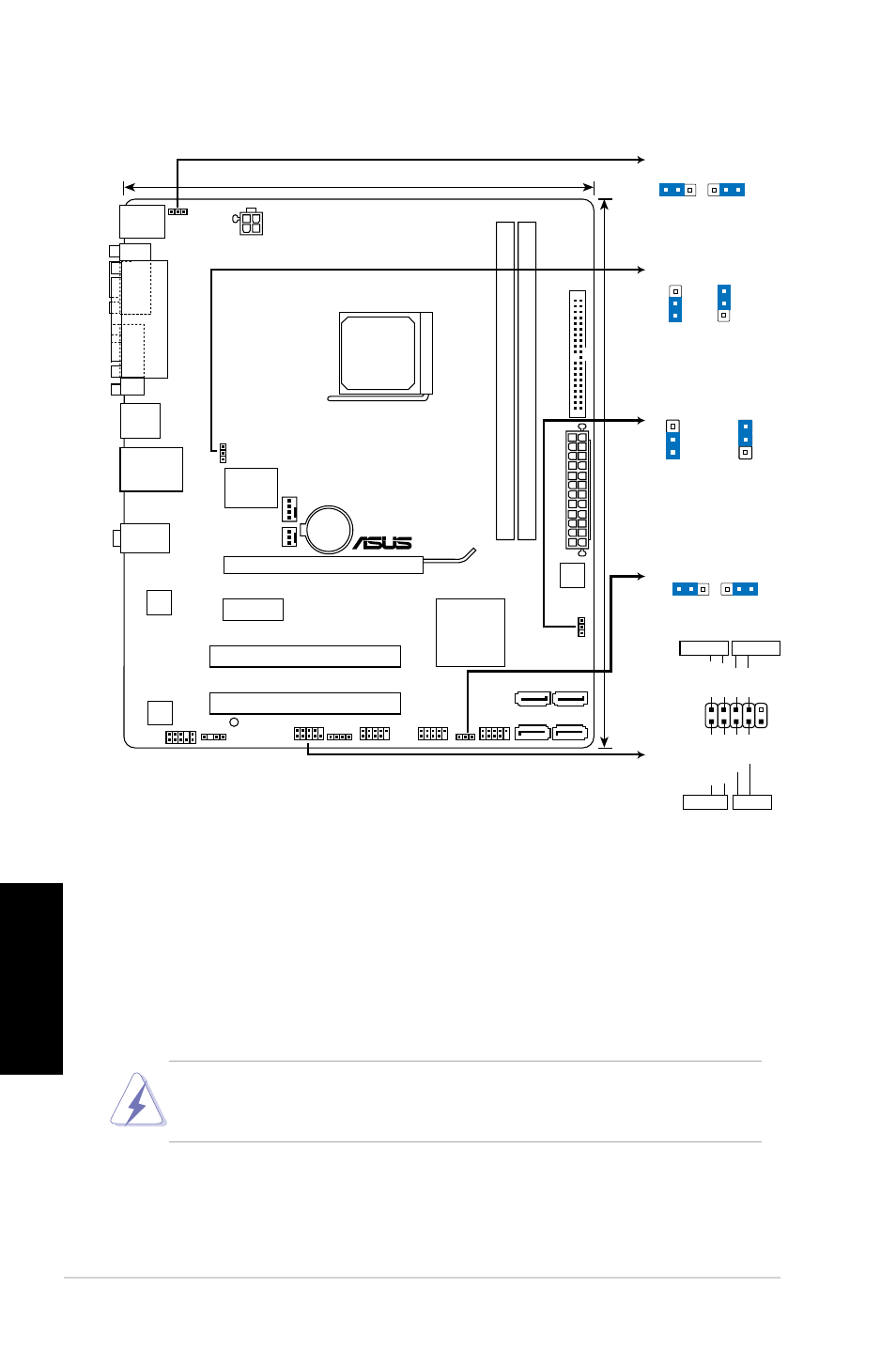

M4N68T-M LE

PCIEX16

PCIEX1_1

PCI1

PCI2

PRI_IDE

USB910

USB78

USB56

AAFP

SPDIF_OUT

SPEAKER

ATX12V

EATXPW

R

CPU_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8211CL

KB/MS

COM1

LPT

8Mb

BIOS

SB_PWR

CLRTC

USBPW5-10

USBPW1-4

KBPWR

NVIDIA

®

MCP68 SE

SOCKET AM3

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA1

SATA3

SATA2

SATA4

AUDIO

LAN1_USB12

USB34

CHA_FAN

F_PANEL

VG

A

20.8cm(8.2in)

24.4cm(9.6in)

2

1

2 3

+5V

(Default)

+5VSB

USBPW5-10

2
1

2

3

+5V

+5VSB

(Default)

USBPW1-4

1

2

2

3

Normal

(Default)

Clear RTC

CLRTC

2

1

2 3

+5V

(Default)

+5VSB

KBPWR

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

IDE_LED

+

IDE_LED-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET
