20
Polski
ASUS M4N68T-M LE

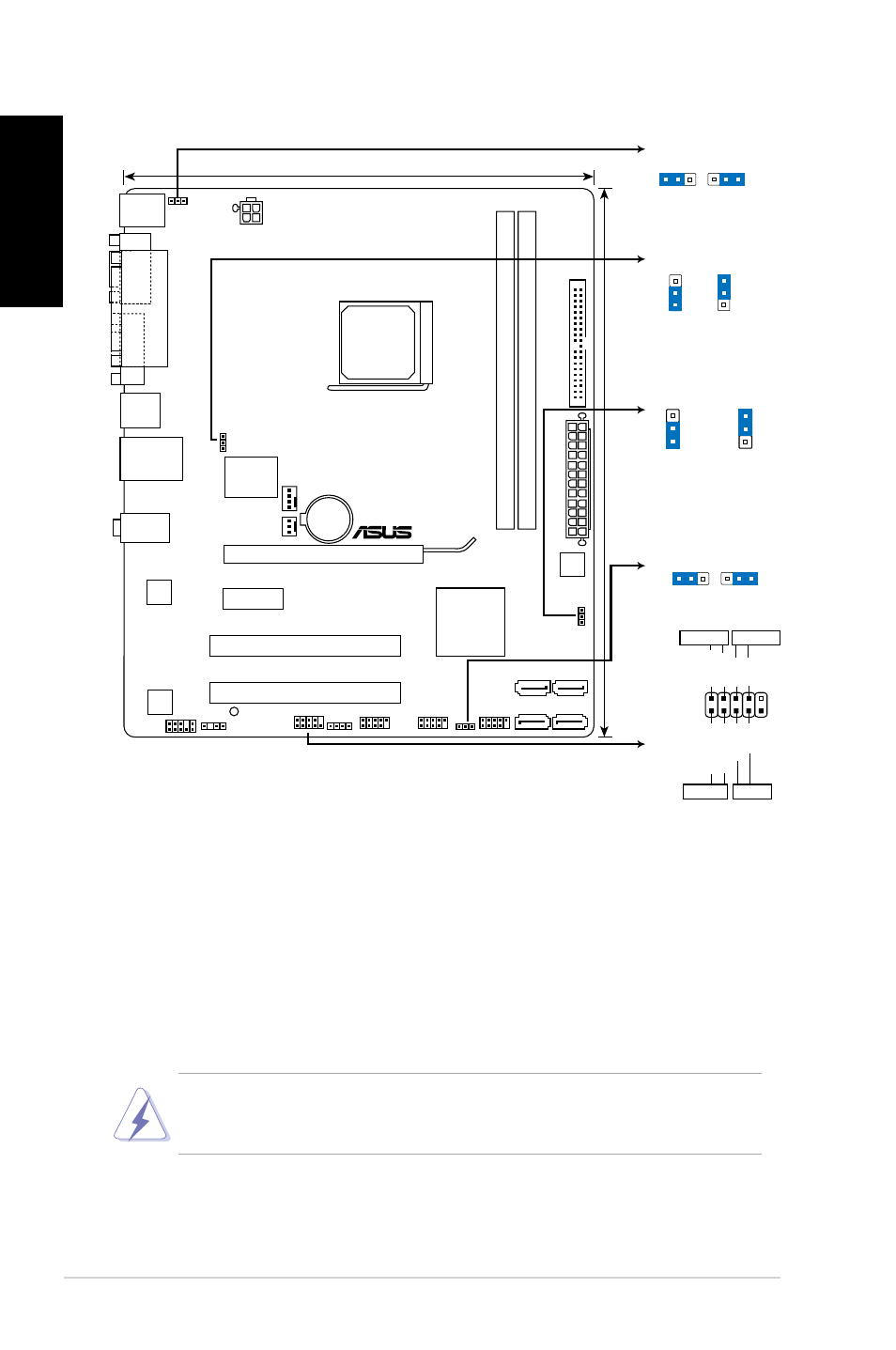

1. Rozmieszczenie elementów płyty głównej
2. Instalacja procesora
Aby zainstalować procesor:
1. Znajdź gniazdo procesora na płycie głównej.
2. Podnieś dźwignię gniazda do kąta przynajmniej 90°.
3. Ustaw procesor nad gniazdem tak, aby róg procesora oznaczony
złotym trójkątem odpowiadał narożnikowi gniazda oznaczonemu
małym trójkątem.
4. Delikatnie włóż CPU do gniazda, aż znajdzie się na odpowiednim miejscu.
5. Gdy CPU będzie na miejscu, obniż dźwignię aby zabezpieczyć CPU. Następnie
dźwignia zatrzaśnie się.
CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używać siły w
celu włożenia CPU do gniazda, gdyż może to spowodować wygięcie nóżek i
uszkodzenie CPU.
M4N68T-M LE
PCIEX16
PCIEX1_1
PCI1
PCI2
PRI_IDE
USB910 USB78 USB56
AAFP
SPDIF_OUT SPEAKER
ATX12V
EATXPW
R
CPU_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8211CL
KB/MS
COM1
LPT
8Mb
BIOS
SB_PWR
CLRTC
USBPW5-10
USBPW1-4
KBPWR
NVIDIA ®
MCP68 SE
SOCKET AM3
DDR3 DIMM_A1 (64bit, 240-pin module) DDR3 DIMM_B1 (64bit, 240-pin module)
SATA1 SATA3
SATA2 SATA4
AUDIO
LAN1_USB12
USB34
CHA_FAN
F_PANEL
VG
A
20.8cm(8.2in)
24.4cm(9.6in)
2 1 2 3
+5V
(Default)
+5VSB
USBPW5-10
2
1 2
3
+5V +5VSB
(Default)
USBPW1-4
1
2 2
3
Normal
(Default)
Clear RTC
CLRTC
2 1 2 3
+5V
(Default)
+5VSB
KBPWR
PIN 1
PWR BTN
PLED
+
PLED
-
PWR GND
IDE_LED
+
IDE_LED-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED RESET
