 ASUS M2N68-AM SE

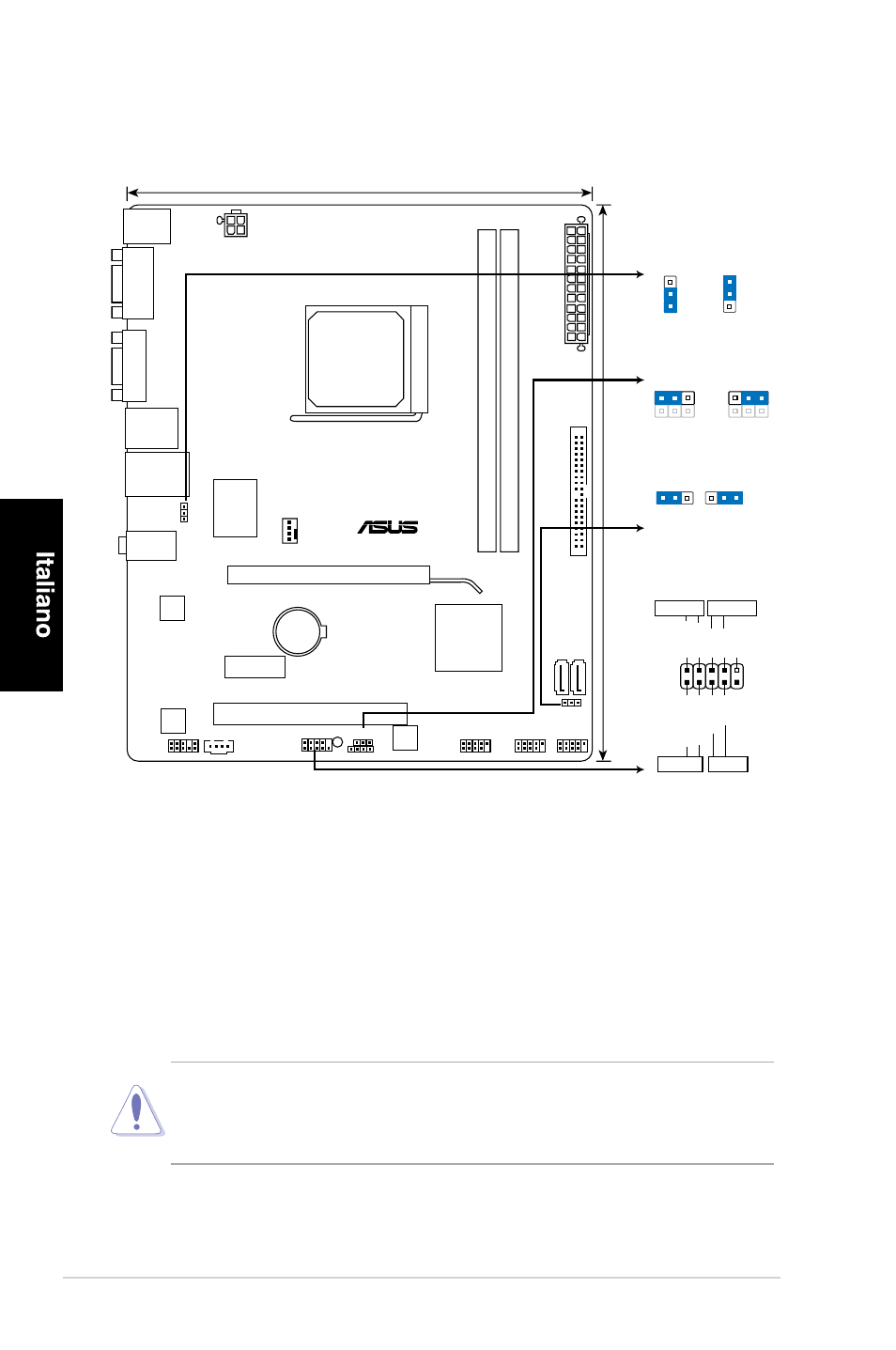

1. Diagramma disposizione scheda madre
2. Installazione della CPU
Attenersi alle fasi seguenti per installare una CPU.
1. Ubicare la presa AM2 a 940 pin sulla scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.
AVVISO!
La CPU può essere inserita solamente con un corretto orientamento. NON
forzare la CPU nella presa diversamente si possono piegare i pin e danneggiare
la CPU!
3. Collocare la CPU sul socket in modo tale che l’angolo con il triangolo dorato della
CPU combaci con l’angolo del socket dove c’è il tirandolo.
4. Inserire completamente con delicatezza la CPU nella presa.
5. Quando la CPU è al suo posto, abbassare la leva della presa per bloccare la
CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.
M2N68-AM SE
PCIEX16
PCIEX1_1
PCI1
PRI_IDE
USB56 USB78 USB910 F_PANEL
AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
Lithium Cell
CMOS Power
Super
I/O
ALC
662
RTL
8201CP
KBMS
8Mb
BIOS
SB_PWR
CLRTC
USBPW5-10
USBPW1-4
SPEAKER
20.3cm(8.0in)
24.4cm(9.6in)
NVIDIA ®
MCP68PVNT
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET AM2
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1 SATA2
VG
A
AUDIO
COM
LAN1_USB12
USB34
PIN 1
PWR BTN
PLED
+
PLED
-
PWR GND
IDE_LED
+
IDE_LED
-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED RESET
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
2 1 2 3
+5V
(Default)
+5VSB
USBPW5-10
2
1 2
3
+5V
(Default)
+5VSB
USBPW1-4
