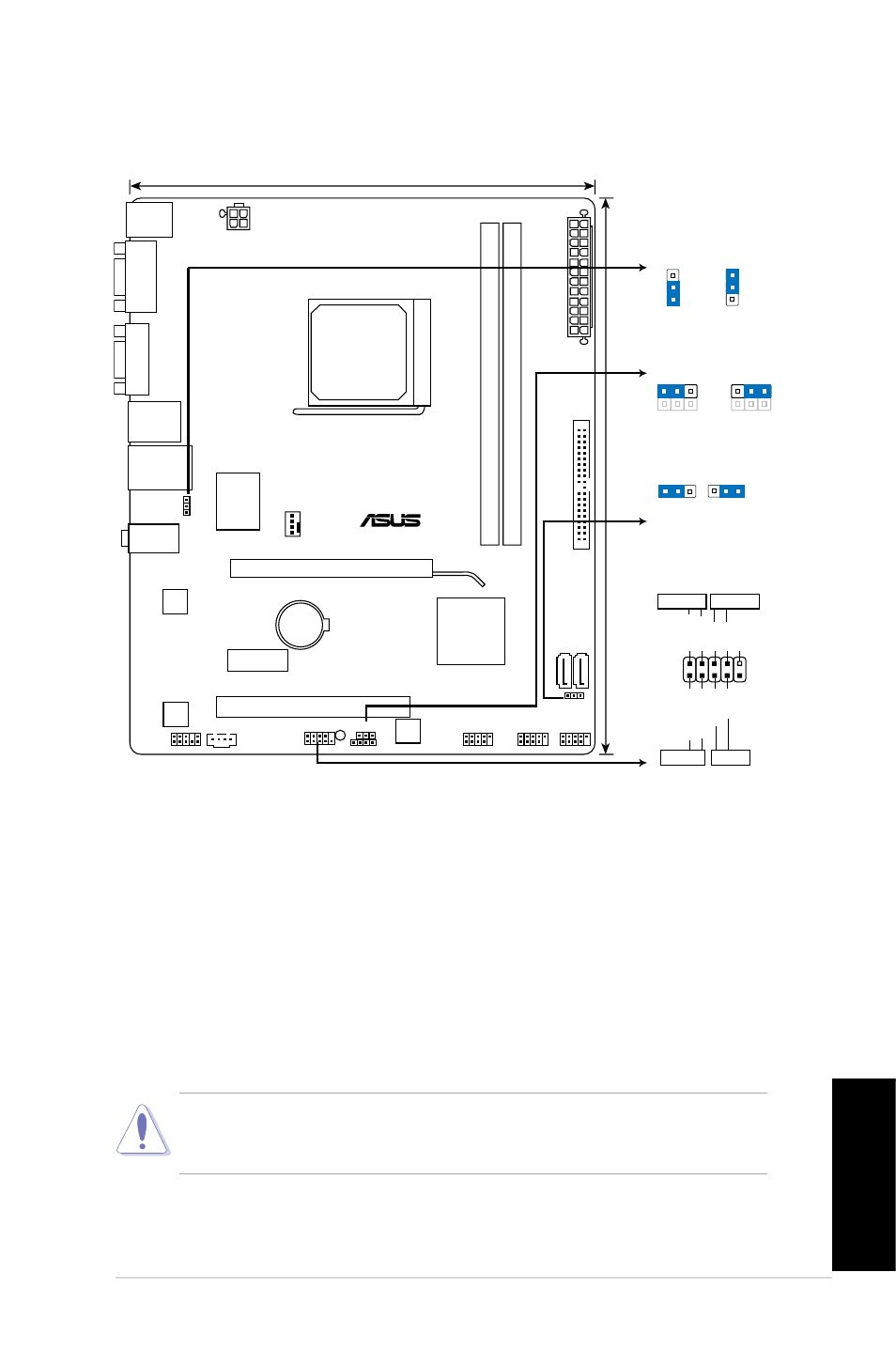

1. Disposição da placa-principal
2. Instalação da CPU
Siga estas etapas para instalar a CPU
.
1. Procure o socket AM2 de 940 pinos na placa-principal.
2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.
ADVERTÊNCIA!
A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da
CPU no socket para evitar dobrar os pinos e danificar a CPU!
3. Posicione a CPU por cima do socket de forma a que o canto da CPU com o
triângulo dourado fique alinhado com o canto do socket contendo um pequeno
triângulo.
4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido
lugar.
5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo para
fixar a CPU. A patilha lateral da alavanca emite um estalido para indicar que a
CPU está devidamente fixada.
