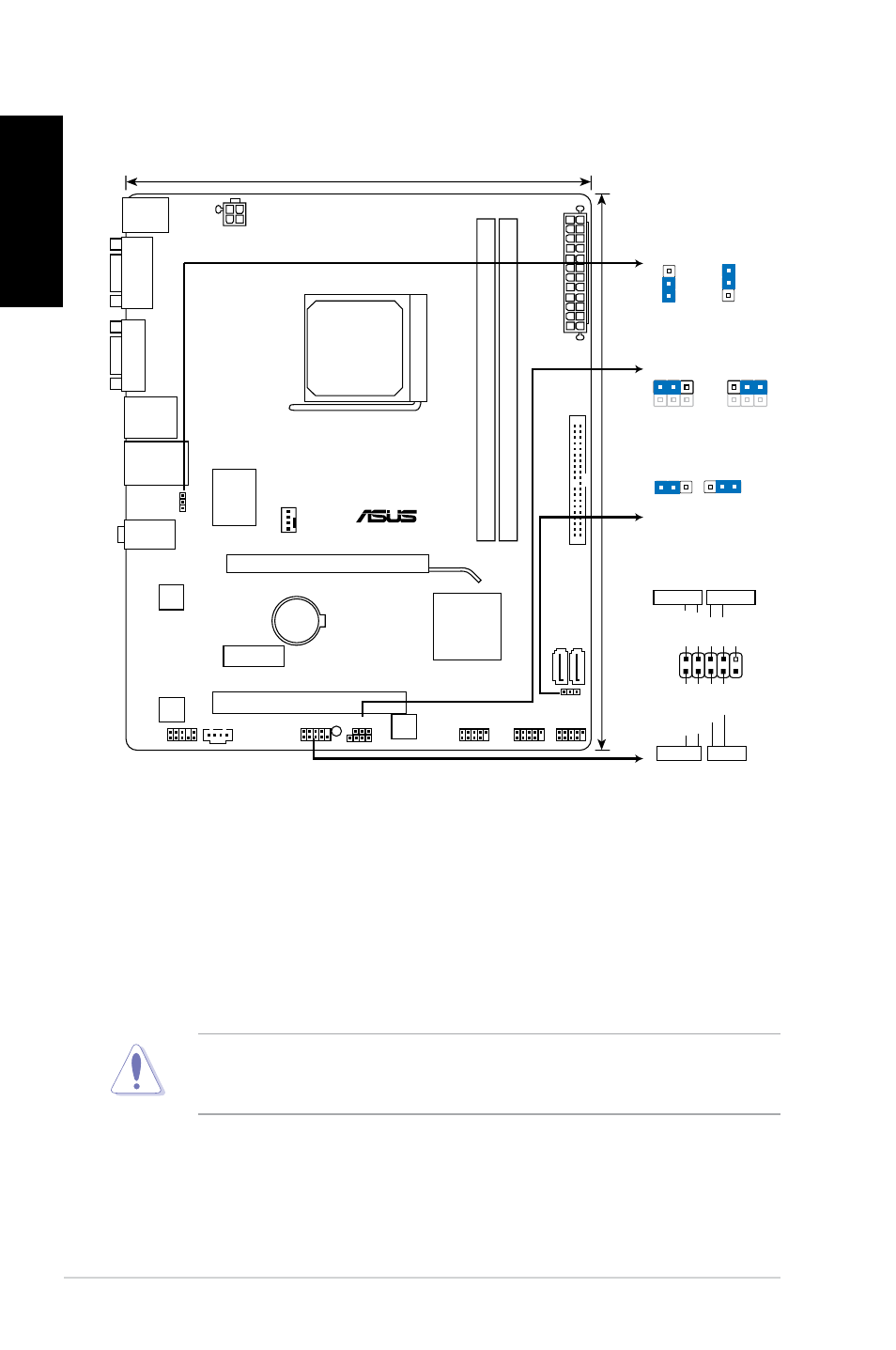

1. Schéma de la Carte Mère
2. Installation du Processeur
Suivez les étapes ci-dessous pour installer le processeur.
1. Localisez le socket AM2 940 broches sur la carte mère.
2. Soulevez le levier du support à un angle de 90° minimum.
Le processeur s’insère uniquement dans le bon sens. NE PAS forcer le
processeur sur son support pour éviter de tordre les broches et d’endommager
ainsi le processeur!
3. Placez le CPU sur le socket en vous assurant que la marque en forme de triangle
doré soit bien placée en bas à gauche du socket.
4. Insérez avec soin le processeur sur son support jusqu’à ce qu’il s’insère
correctement.
5. Une fois le processeur mis en place, rabattez le levier du support pour sécuriser
le processeur. Le levier se bloque sur le petit ergot latéral pour indiquer qu’il est
en place.
