ASUS M4A77T SI

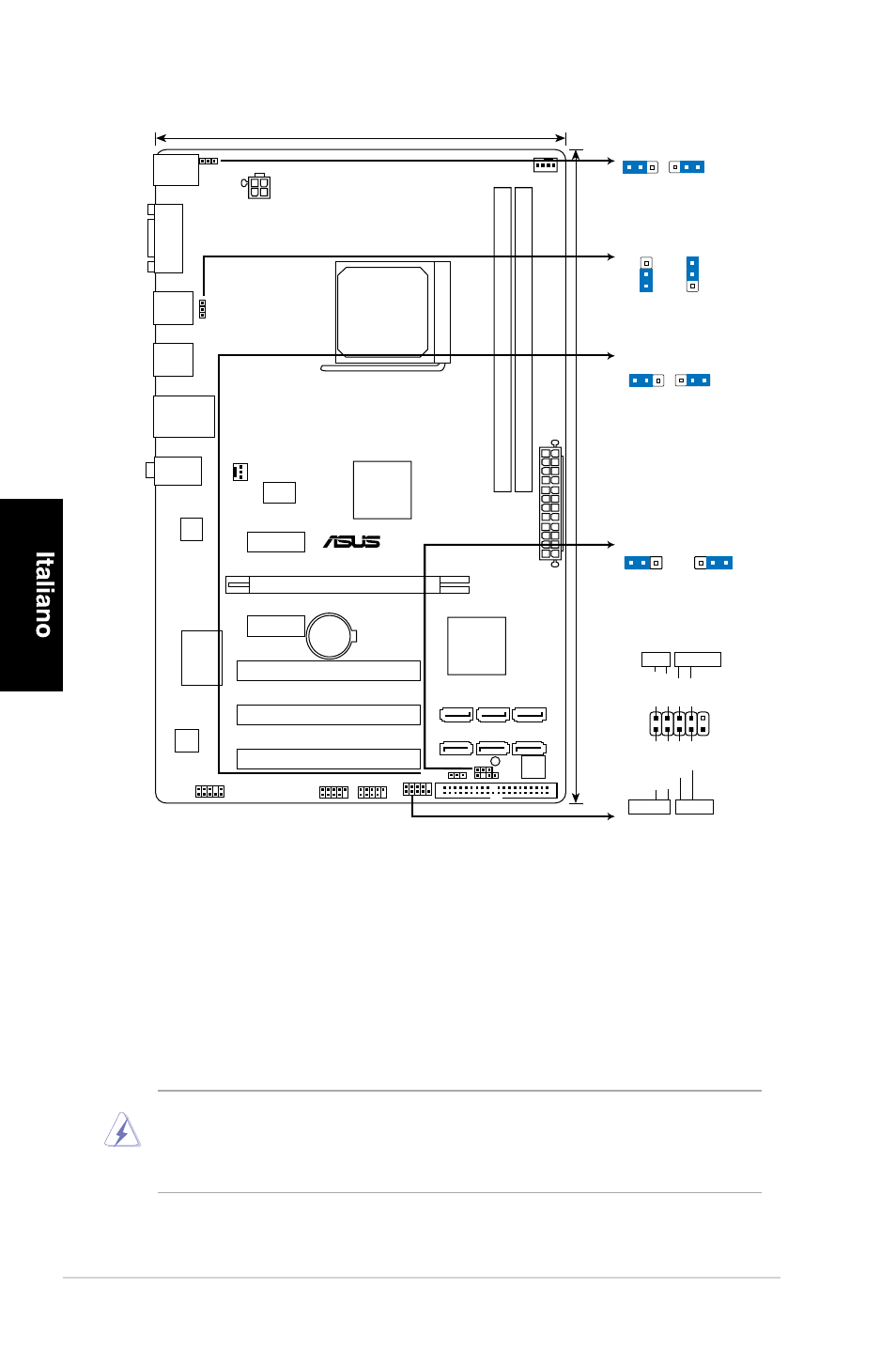

1. Diagramma disposizione scheda madre

2. Installazione della CPU

Installazione della CPU:

1. Ubicare la presa AM2+ a 940 pin sulla scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.

AVVISO!

La CPU può essere inserita solamente con un corretto orientamento. NON

forzare la CPU nella presa diversamente si possono piegare i pin e danneggiare

la CPU!

3. Collocare la CPU sul socket in modo tale che l’angolo con il triangolo dorato della

CPU combaci con l’angolo del socket dove c’è il tirandolo.

4. Inserire completamente con delicatezza la CPU nella presa.

5. Quando la CPU è al suo posto, abbassare la leva della presa per bloccare la

CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.

M4A77T SI

PCIEX1_1

PCIEX1_2

PCI2

PCI3

PCI1

F_PANEL

USB78

USB910

AAFP

ATX12V

EATXPW

R

CPU_FAN

CHA_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1705

RTL

8112L

ICS

9LPRS485

KBMS

8Mb

BIOS

SB_PWR

CLRTC

USBPW7-10

USBPW1-6

KBPWR

CHASSIS

DDR3 DIMM_A1 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA6

SATA5

SATA4

SATA3

SATA2

SATA1

AUDIO

COM1

LAN1_USB12

USB34

USB56

30.5cm(12.0in)

PRI_IDE

AMD

®

SB710

AMD

®

RD770

19cm(7.5in)

PCIEX16

2

1

2 3

+5V

(Default)

+5VSB

KBPWR

2

1

2 3

+5V

(Default)

+5VSB

USBPW7-10

2
1

2

3

+5V

+5VSB

(Default)

USBPW1-6

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

HD_LED

+

HD_LED

-

Groun

d

Rese

t

F_PANEL

PLED

+HDLED

RESET
