Português

ASUS M4A77T SI

17

1.

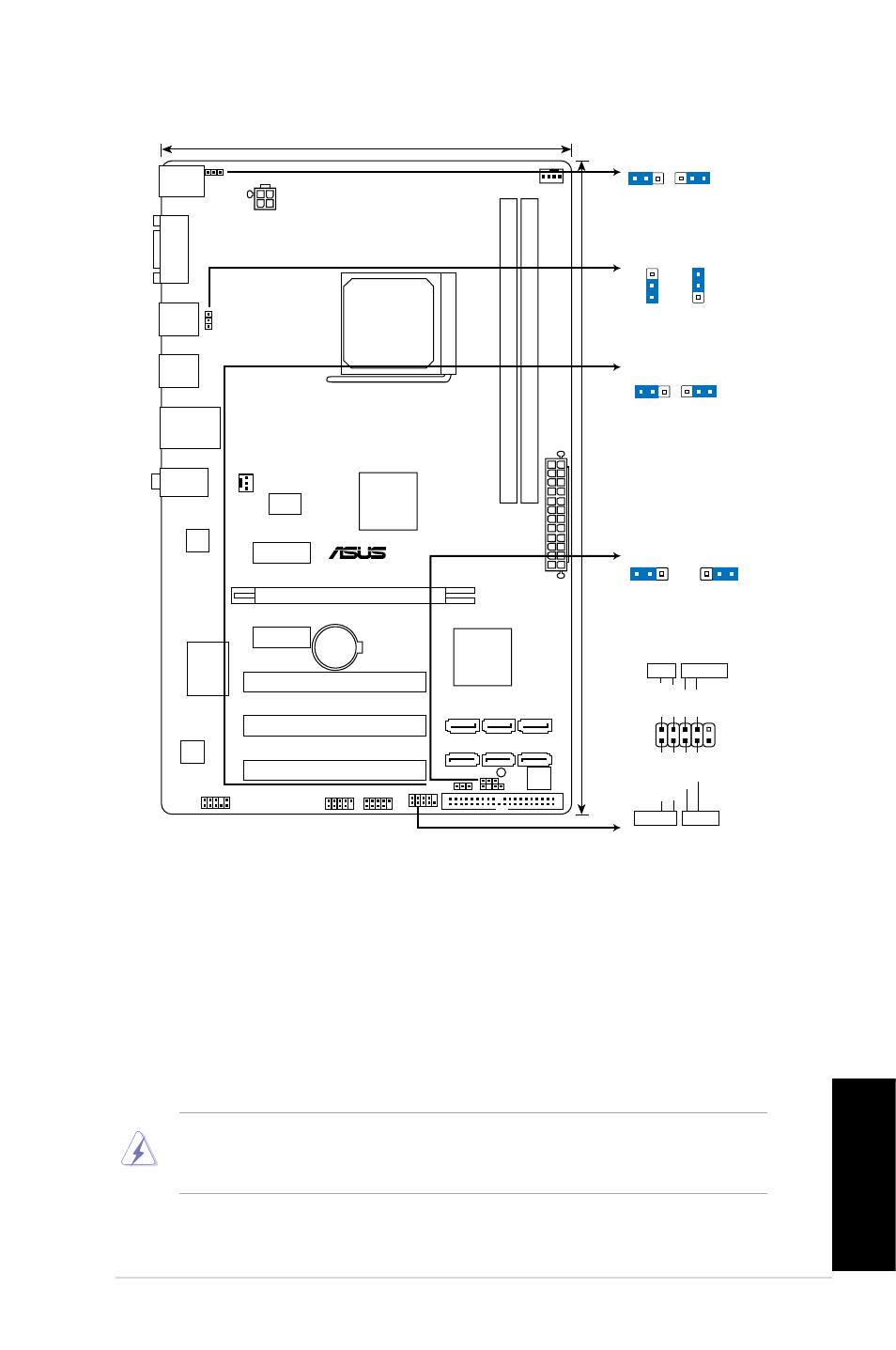

Disposição da placa-principal

2.

Instalação da CPU

Para instalar a CPU:
1. Procure o socket AM2+ de 940 pinos na placa-principal.
2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.

ADVERTÊNCIA!

A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da

CPU no socket para evitar dobrar os pinos e danificar a CPU!

3. Posicione a CPU por cima do socket de forma a que o canto da CPU com o

triângulo dourado fique alinhado com o canto do socket contendo um pequeno

triângulo.

4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido

lugar.

5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo para

fixar a CPU. A patilha lateral da alavanca emite um estalido para indicar que a

CPU está devidamente fixada.

M4A77T SI

PCIEX1_1

PCIEX1_2

PCI2

PCI3

PCI1

F_PANEL

USB78

USB910

AAFP

ATX12V

EATXPW

R

CPU_FAN

CHA_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1705

RTL

8112L

ICS

9LPRS485

KBMS

8Mb

BIOS

SB_PWR

CLRTC

USBPW7-10

USBPW1-6

KBPWR

CHASSIS

DDR3 DIMM_A1 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA6

SATA5

SATA4

SATA3

SATA2

SATA1

AUDIO

COM1

LAN1_USB12

USB34

USB56

30.5cm(12.0in)

PRI_IDE

AMD

®

SB710

AMD

®

RD770

19cm(7.5in)

PCIEX16

2

1

2 3

+5V

(Default)

+5VSB

KBPWR

2

1

2 3

+5V

(Default)

+5VSB

USBPW7-10

2
1

2

3

+5V

+5VSB

(Default)

USBPW1-6

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

HD_LED

+

HD_LED

-

Groun

d

Rese

t

F_PANEL

PLED

+HDLED

RESET
