3. Ustaw procesor nad gniazdem tak, aby róg procesora oznaczony złotym
trójkątem odpowiadał narożnikowi gniazda oznaczonemu małym trójkątem.
4. Delikatnie włóż CPU do gniazda, aż znajdzie się na odpowiednim miejscu.
2.
Instalacja CPU
Aby zainstalować procesor:
1. Zlokalizuj na płycie głównej 940-pinowe gniazdo AM2+.
2. Podnieś dźwignię gniazda do kąta przynajmniej 90°.
1.

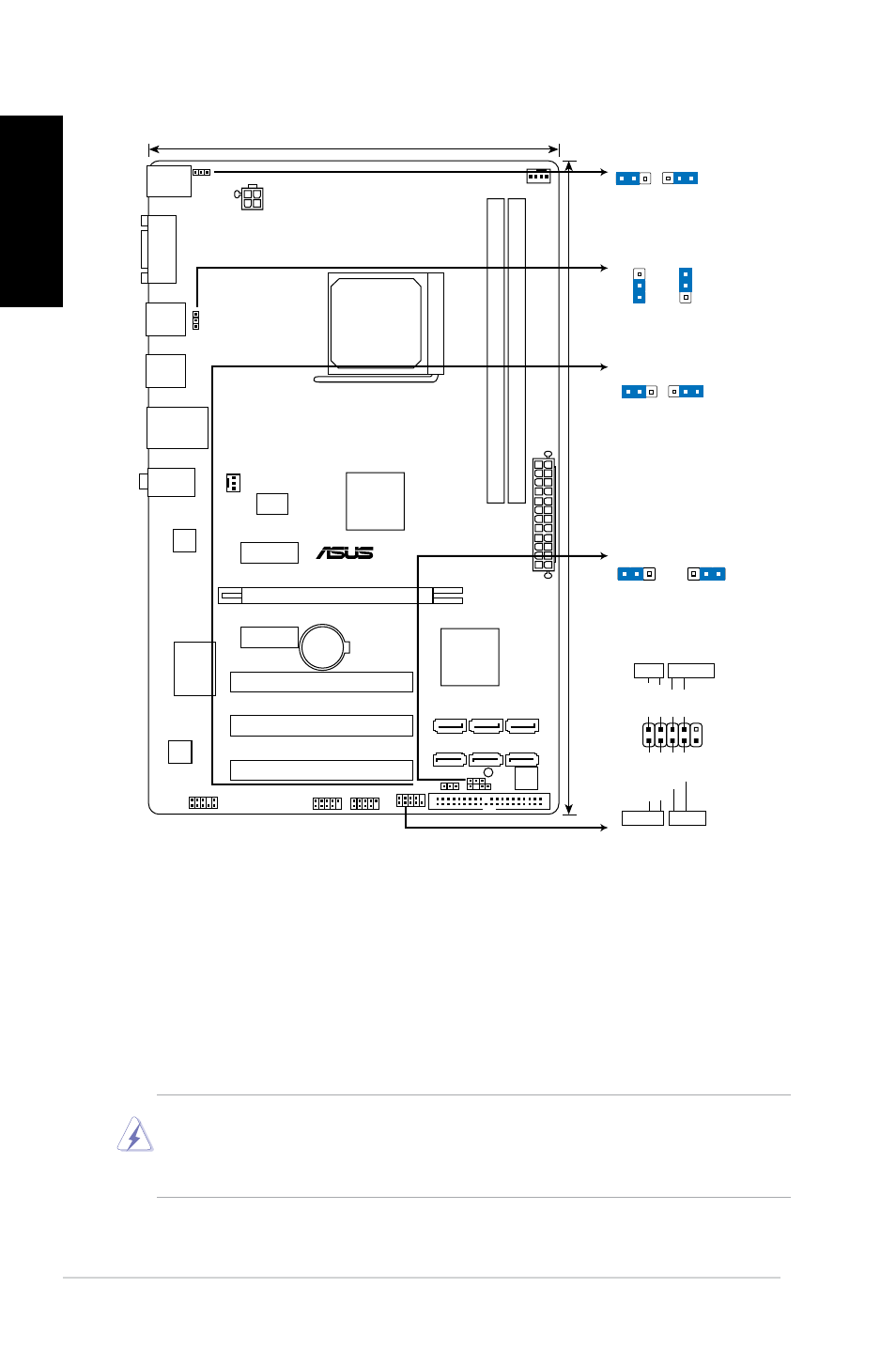

Plan płyty głównej
Uwaga!
CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używać siły w celu
włożenia CPU do gniazda, gdyż może to spowodować wygięcie nóżek i uszkodzenie
CPU.
5. Gdy CPU będzie na miejscu, obniż dźwignię aby zabezpieczyć CPU. Następnie
dźwignia zatrzaśnie się.
M4A77T SI
PCIEX1_1
PCIEX1_2
PCI2
PCI3
PCI1
F_PANEL
USB78
USB910
AAFP
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1705
RTL
8112L
ICS
9LPRS485
KBMS
8Mb
BIOS
SB_PWR
CLRTC
USBPW7-10
USBPW1-6
KBPWR
CHASSIS
DDR3 DIMM_A1 (64bit, 240-pin module)
SOCKET AM3
DDR3 DIMM_B1 (64bit, 240-pin module)
SATA6
SATA5
SATA4
SATA3
SATA2
SATA1
AUDIO
COM1
LAN1_USB12
USB34
USB56
30.5cm(12.0in)
PRI_IDE
AMD
®
SB710
AMD
®
RD770
19cm(7.5in)
PCIEX16
2
1
2 3
+5V
(Default)
+5VSB
KBPWR
2
1
2 3
+5V
(Default)
+5VSB
USBPW7-10
2
1
2
3
+5V
+5VSB
(Default)
USBPW1-6
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
HD_LED
+
HD_LED
-
Groun
d
Rese
t
F_PANEL
PLED
+HDLED
RESET
