9




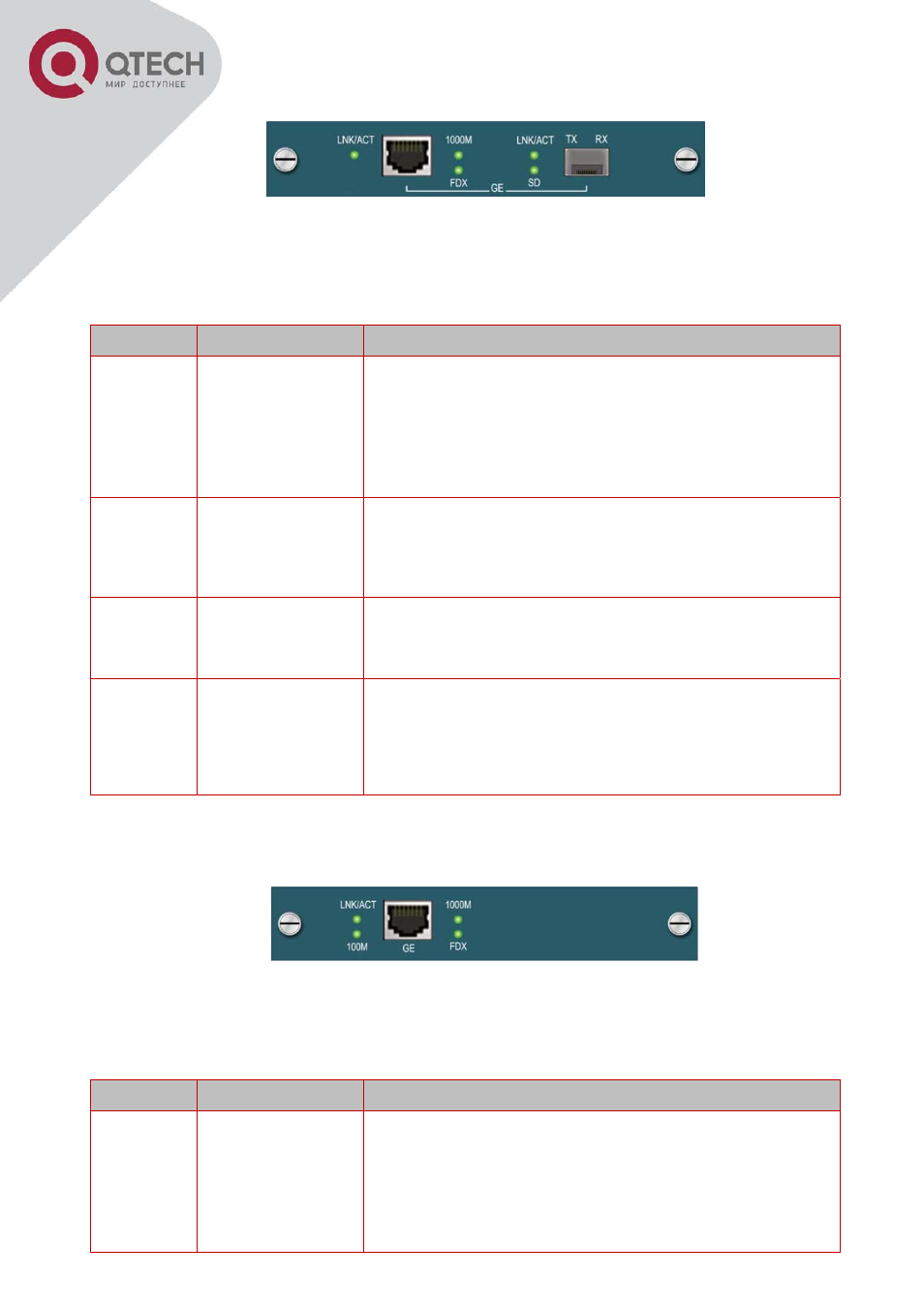

Рисунок 2 – Панель модуля QFC-PXGCR.

Таблица 3 – светодиодная индикация модуля QFC-PXGCR.

Маркер

Цвет индикатора

Описание

LNK/ACT

Зелёный

Статус интерфейса Ethernet
Горит: порт в нормальном состоянии – LINK UP
Мигает: порт в состоянии приёма и передачи данных
- активен
Погашен: интерфейс не подключен или неисправен -
LINK DOWN

1000M

Зелёный

Индикатор электрического Ethernet интерфейса
Горит: Ethernet интерфейс работает на скорости
1000 Мбит/c
Погашен: Ethernet интерфейс в нерабочем состоянии

FDX

Зелёный

Индикатор режима Ethernet интерфейса
Горит: дуплекс
Погашен: полу-дуплекс

SD

Красный

Индикатор оптического Ethernet
Горит: Ethernet интерфейс имеет оптический сиг-
нал;
Погашен: Ethernet интерфейс не имеет оптического
сигнала





Рисунок 3 – Панель модуля QFC-PXGASR.

Таблица 4 – светодиодная индикация модуля QFC-PXGASR.

Маркер

Цвет индикатора

Описание

LNK/ACT

Зелёный

Статус интерфейса Ethernet
Горит: порт в нормальном состоянии – LINK UP
Мигает: порт в состоянии приёма и передачи данных
- активен
Погашен: интерфейс не подключен или неисправен -
LINK DOWN
