10
100M
Зелёный
Индикатор электрического Ethernet интерфейса
Горит: Ethernet интерфейс работает на скорости
100 Мбит/c
Погашен: Ethernet интерфейс не работает на скоро-
сти 100 Мбит/c
1000M
Зелёный
Индикатор электрического Ethernet интерфейса
Горит: Ethernet интерфейс работает на скорости
1000 Мбит/c
Погашен: Ethernet интерфейс не работает на скоро-
сти 1000 Мбит/c
FDX
Зелёный
Индикатор режима Ethernet интерфейса
Горит: дуплекс
Погашен: полу-дуплекс

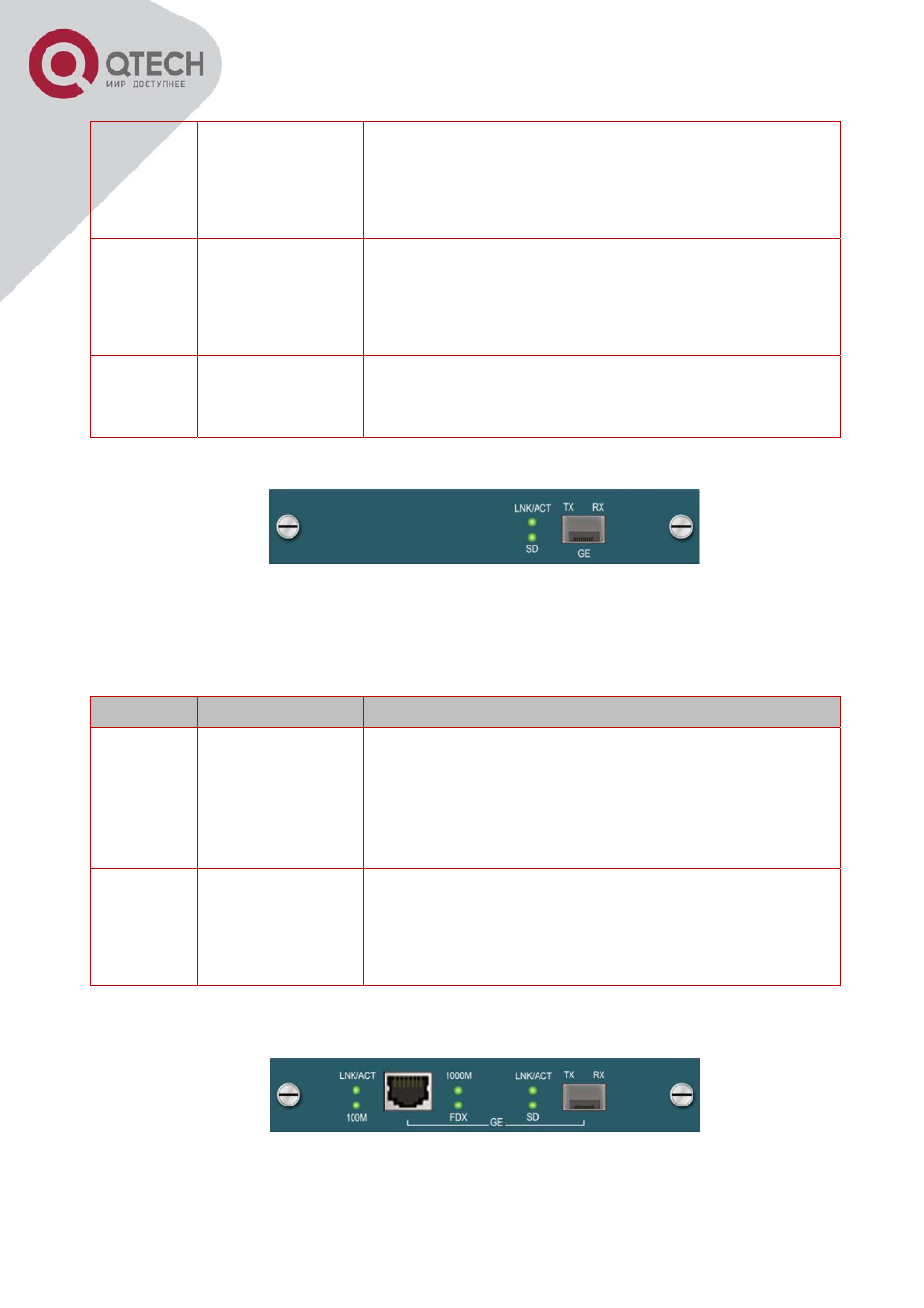

Рисунок 4 – Панель модуля QFC-PXGOSR.
Таблица 5 – светодиодная индикация модуля QFC-PXGOSR.
Маркер
Цвет индикатора
Описание
LNK/ACT
Зелёный
Статус интерфейса Ethernet
Горит: порт в нормальном состоянии – LINK UP
Мигает: порт в состоянии приёма и передачи данных
- активен
Погашен: интерфейс не подключен или неисправен -
LINK DOWN
SD
Красный
Индикатор оптического Ethernet
Горит: Ethernet интерфейс имеет оптический сиг-
нал;
Погашен: Ethernet интерфейс не имеет оптического
сигнала
Рисунок 5 – Панель модуля QFC-PXGACSR.
