13


2) Использование карты QFC-PXGASR, аналогично для QFC-PXGOSR.

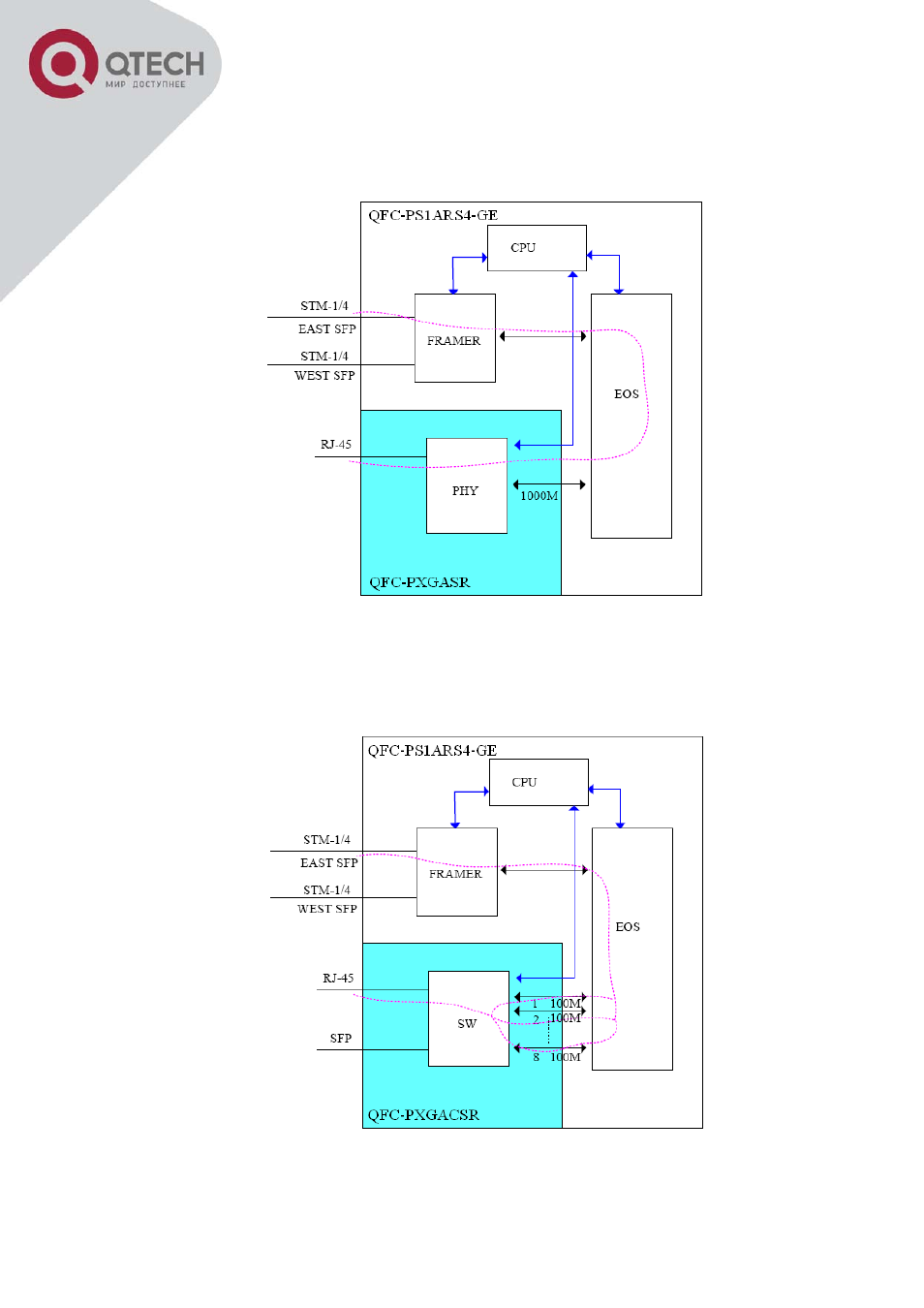

Рисунок 10 – Блок схема конвертора и карты QFC-PXGASR (аналогично для QFC-PXGOSR).


3) Использование карты QFC-PXGASR

















Рисунок 11 – Блок схема конвертора и карты QFC-PXGAСSR.


Интерфейсная карта QFC-PXGACSR поддерживает до 8 VCG.
