8. ИНСТАЛЛЯЦИЯ МУЛЬТИПЛЕКСОРА
8.1. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЁМА ИНТЕРФЕЙСА Е1
Таблица 3 – назначение контактов интерфейса Е1.
№ контакта 1
2
3
4
5
6
7 8
Назначение Tx1+
Tx1-
Rx2+
Rx1+
Rx1-
Rx2-
Tx2+
Tx2-

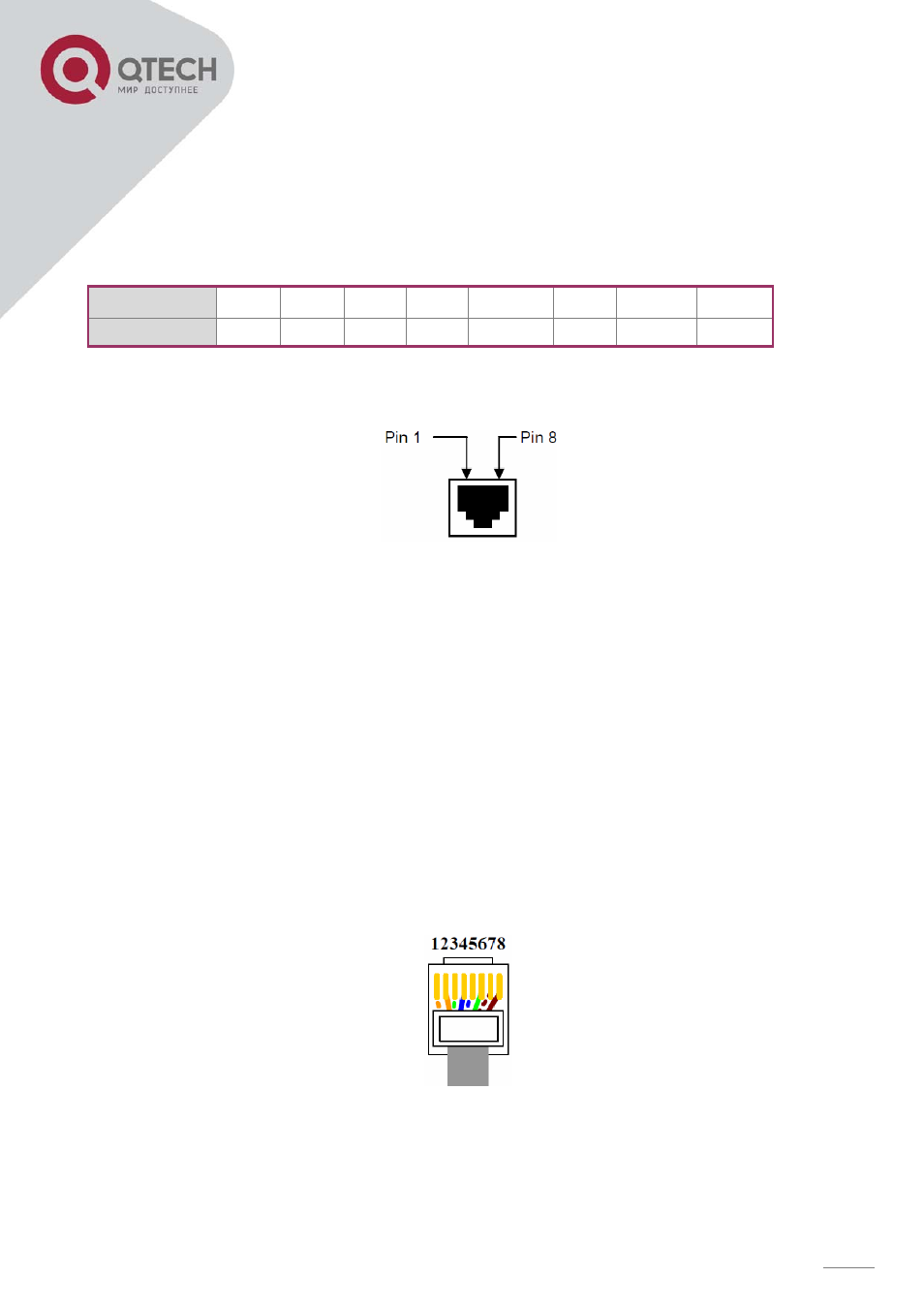

Рисунок 5 - Нумерация выводов на разъёме RJ-45.
В таблице 3 назначения контактов с индексом 1 соответствуют потокам 1,3,5,7, а назначения контактов с
индексом 2 потокам 2,4,6,8.
8.2. ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСА ETHERNET
Для подключения необходимо изготовить кабель с использованием UTP CAT-5 или выше. Обратите вни-
мание, что длина кабеля не должна превысить 100 метров.
Ethernet порт мультиплексора поддерживает функцию auto-MDI/MDIX, что позволяет соединять его с дру-
гим сетевым устройством прямым или кроссовым кабелем.
Рисунок 6 – Расположение выводов на коннекторе RJ-45.
