5. НАСТРОЙКА ИНВЕРСНОГО МУЛЬТИПЛЕКСОРА
5.1. НАЗНАЧЕНИЕ DIP ПЕРЕКЛЮЧАТЕЛЕЙ
Инверсный мультиплексор имеет 2 колодки DIP переключателей.
Колодка SW3 - предназначена для конфигурирования режимов работы инверсного мультиплексора (8 пе-
реключателей).
Колодка SW4 – предназначена для отключения потоков Е1 (8 переключателей).
Назначение DIP переключателей на колодке SW3 (по умолчанию все переключатели в положении OFF).
Таблица 2 – Назначение переключателей колодки SW3.
№ Переключа-
теля
Описание
Положение
OFF
ON
1
NMS - режим работы устройства
Автоопределение роли в
управляемом шасси
Slave -
удалено управляе-
мый
2
LB – установка заворотов
Запрещено
Разрешено
3
R/L – выбор типа заворота (работает только если
переключатель №2=ON)
Удаленная
Рис. 2
Локальная
Рис. 2
4
BERT - BER тест
Запрещено
Разрешено
5
AN - режим автоопределения Ethernet
Разрешено
Запрещено
6
SPD - выбор скорости порта Eternet (работает
только если переключатель №5=ON)
100 Мбит/с 10
Мбит/с
7
FDX - режим дуплекс (работает только если пере-
ключатель №2=ON)
Дуплекс
Полу-дуплекс
8
CLK - режим синхронизации устройства Master
Slave

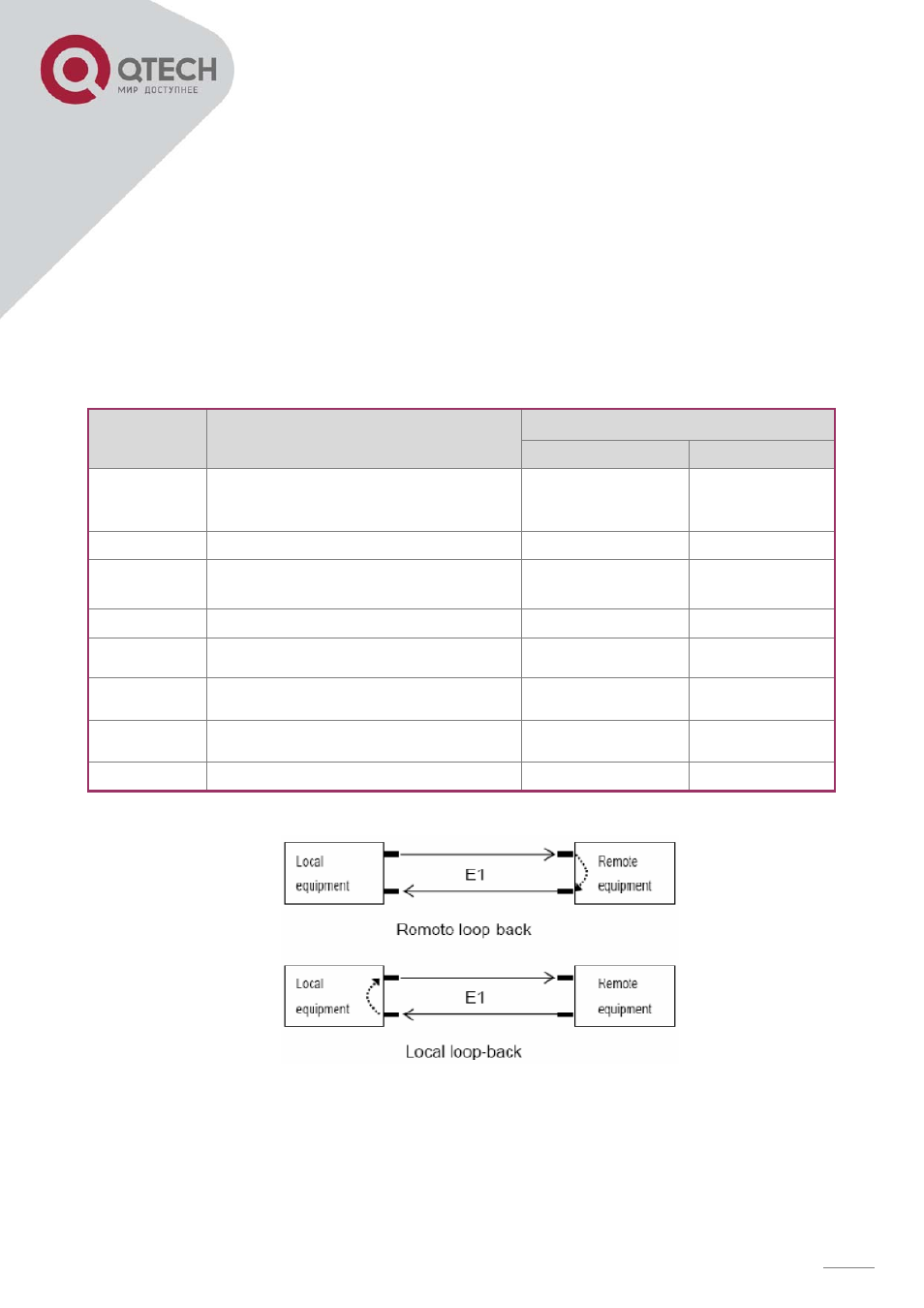

Рисунок 2 – Локальная и удалённая петли по потоку Е1.
Назначение DIP переключателей на колодке SW4 (по умолчанию все переключатели в положении OFF).
DIP 1~8
ON – Использовать поток Е1; OFF – Не использовать поток Е1.
