3.3. ЭЛЕКТРОПИТАНИЕ
Питание от ИБП AC ~220 В или DC -48 В
Потребляемая мощность: <5 Вт
3.4. УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура: -5ºC~50ºC
Влажность воздуха: ≤90%(25ºC)
3.5. УСЛОВИЯ ХРАНЕНИЯ
Температура хранения -40ºC~80ºC
Влажность воздуха: 5%~90%, без образования конденсата
3.6 ГАБАРИТЫ И ВЕС
Габариты: 50 мм х 91 мм х 172 мм
Вес: 0,5 кг
4. ВНЕШНИЙ ВИД И ОПИСАНИЕ ИНДИКАЦИИ
4.1. ФРОНТАЛЬНАЯ ПАНЕЛЬ ИНВЕРСНОГО МУЛЬТИПЛЕКСОРА

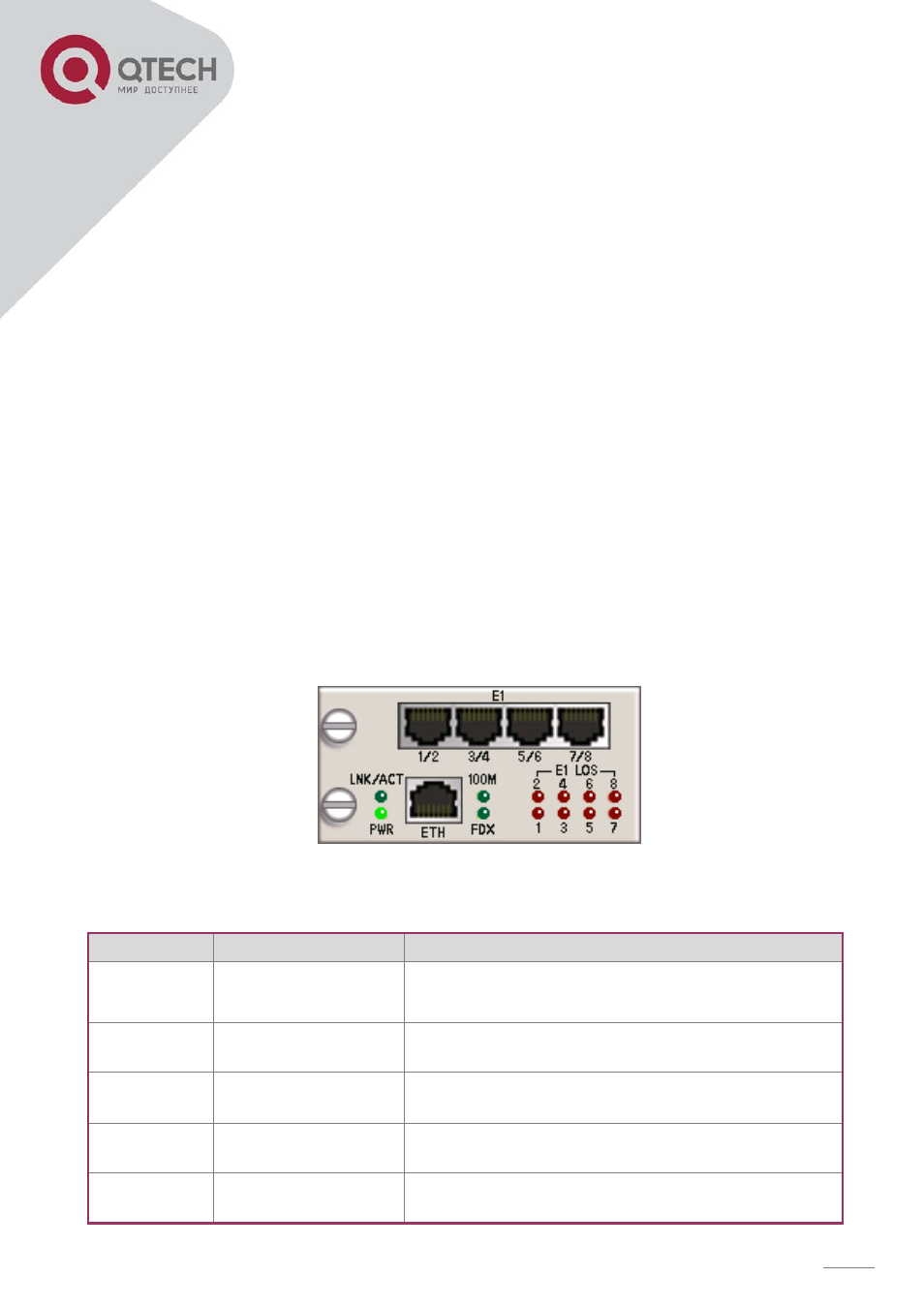

Рисунок 1 - Фронтальная панель инверсного мультиплексора.
Таблица 1 – Описание светодиодной индикации.
Индикатор
Цвет индикатора
Описание
E1 LOS
1-8
Красный
Горит: LOS – отсутствие сигнала на приёме;
Погашен: Норма.
LNK/ACT
Зеленый
Горит: Подключен сетевой кабель;
Мигает: Идет процесс передачи и прием данных.
100М
Зеленый
Горит: Скорость порта 100 Мбит/с;
Погашен: Скорость порта 10 Мбит/с.
FDX
Зеленый
Горит: Полный дуплекс;
Мигает или погашен: Полу-дуплекс.
PWR
Зеленый
Горит: Питание включено.
Погашен: Питание выключено.
