8
Для подключения необходимо изготовить кабель с использованием UTP CAT-5 или вы-
ше. Обратите внимание, что длина кабеля не должна превысить 100 метров.
5.2.
ПРЯМОЙ КАБЕЛЬ ДЛЯ ETHERNET

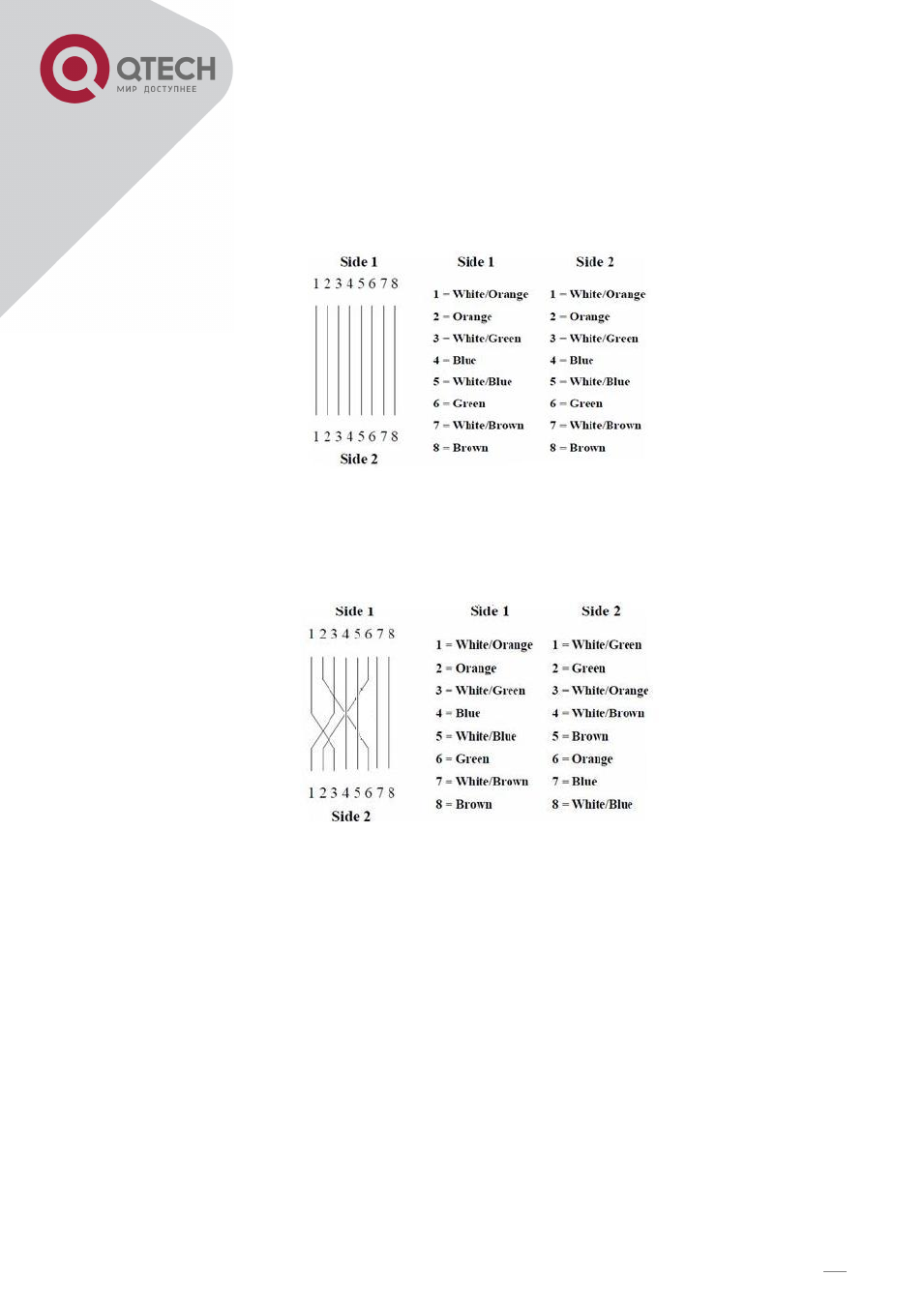

Рисунок 6 – Прямой кабель для Ethernet
5.3.
КРОССОВЫЙ КАБЕЛЬ ДЛЯ ETHERNET
Рисунок 7 – Кроссовый кабель для Ethernet
6.
УСТАНОВКА МЕДИАКОНВЕРТОРА В СТАНЦИОННОЕ ШАССИ
6.1.
ТИПЫ СТАНЦИОННЫХ ШАССИ
QFC-MO14A2 – медиаконверторное шасси, 14 слотомест, 19”, 2RU, 2 блока питания
~220В/(85~265)В, 1,2А, (50~60)Гц, 425(Ш)x230(Г)x90(В) мм, рисунок 8.
QFC-MO14D2
– медиаконверторное шасси, 14 слотомест, 19”, 2RU, 2 блока питания -
48В/(-36~-72)В, 425(Ш)x230(Г)x90(В) мм.
