6
Таблица 3 – Описание индикации.
Индикатор Цвет индикатора Описание
FDX
FX
Зеленый Горит: дуплексный режим;
Погашен: полудуплексный режим.
LNK/ACT
FX
Зеленый Мигает: идет процесс обмена данными по оптиче-
скому порту;
Погашен: не идет процесса обмена данными по
оптическому порту.
PWR Зеленый Горит: Индикатор наличия питания;
Погашен: Отсутствие питания.
FDX
TX
Зеленый Горит: дуплексный режим;
Мигает: наличие коллизии;
Погашен: полудуплексный режим.
LNK/ACT
TX
Зеленый Горит: Ethernet кабель подключѐн
корректно, нормальное состояние;
Погашен - Ethernet кабель не подключѐн или под-
ключѐн некорректно.
Погашен: идет процесс обмена данными по порту
Ethernet.
100M Зеленый Горит: Скорость порта 100 Мбит/с
Погашен: Скорость порта 10 Мбит/с

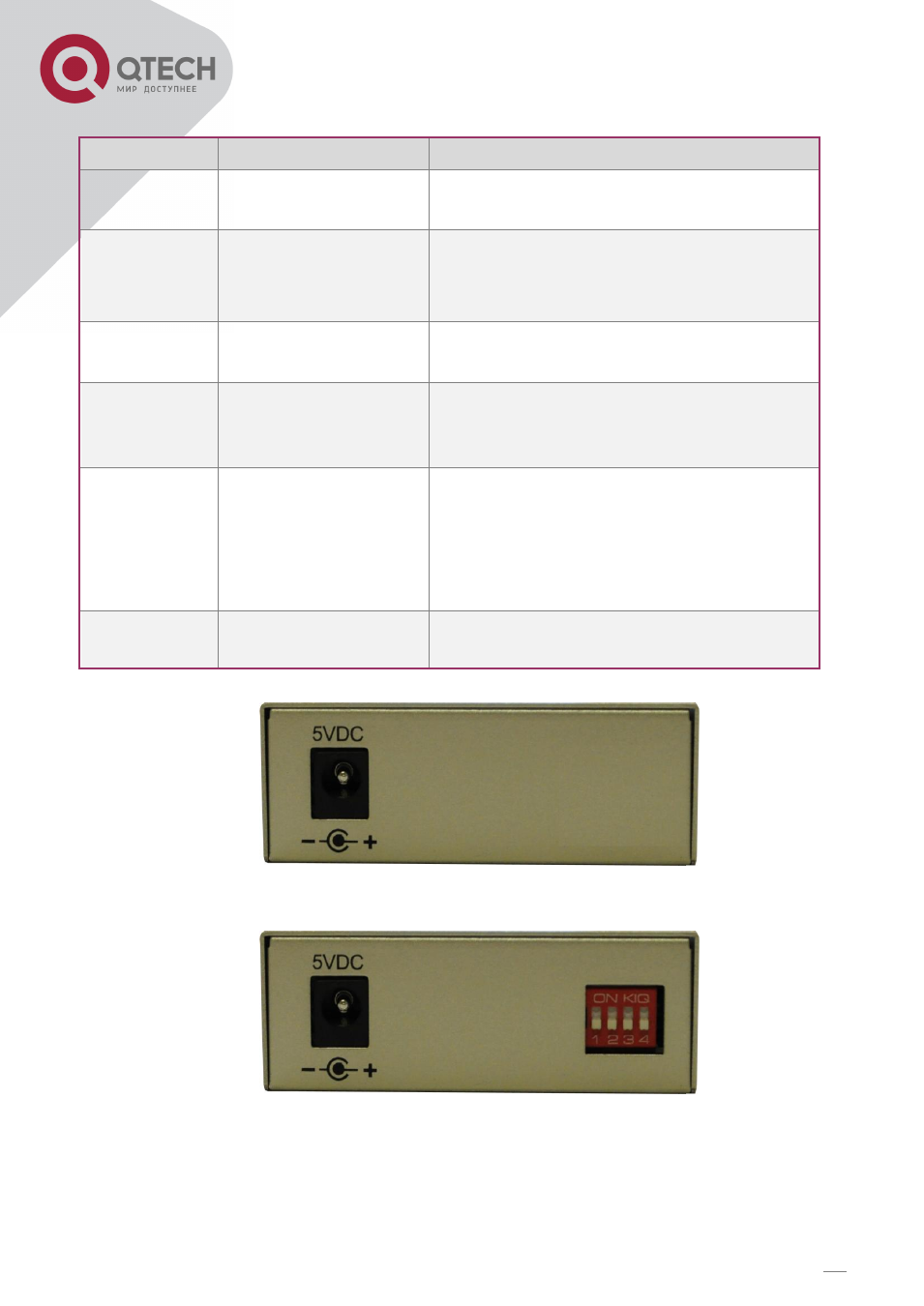

Рисунок 2 – Тыльный вид медиаконвертора версии v1, v1.1
Рисунок 3 – Тыльный вид медиаконвертора версии v2
