7

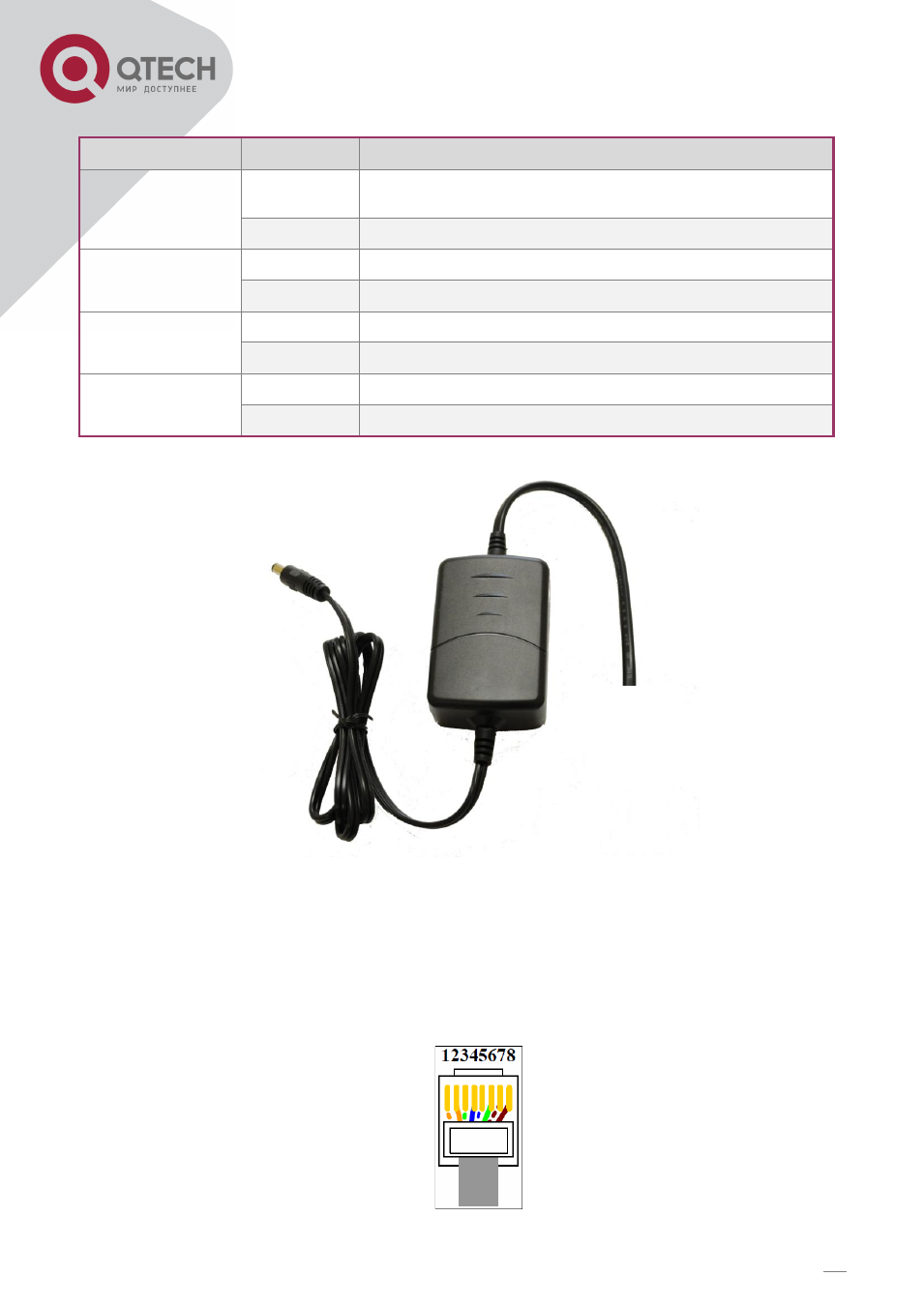

Таблица 4 – Назначение DIP переключателей для версии v2
Переключатель № Положение Описание
1 OFF Автоматическое определение параметров интерфейса
10/100Base-TX.
ON Режим выбора параметров интерфейса.
2 OFF 100 Мбит/c, при DIP №1 = ON
ON 10 Мбит/c, при DIP №1 = ON
3 OFF Дуплекс, при DIP №1 = ON
ON Полудуплекс, при DIP №1 = ON
4 OFF Функция LFP(Link Fault-Pass) запрещена.
ON Функция LFP(Link Fault-Pass) разрешена.
Рисунок 4 – Блок питания медиаконвертора
5.
ПРЯМОЙ И КРОССОВЫЙ КАБЕЛЬ ДЛЯ FAST ETHERNET
5.1.
РАСПОЛОЖЕНИЕ ВЫВОДОВ НА КОННЕКТОРЕ
Рисунок 5 – Расположение выводов на коннекторе RJ-45.
