7
сора;
Погашен: норма;
LNK
Зеленый
Горит: Подключен сетевой кабель;
Погашен: Кабель не подключен;
ACT
Зеленый
Мигает: Идет процесс передачи и прием дан-
ных.
Погашен: Процесс обмена данными не идет
LNK
E1 (1-16)
Зеленый
Горит: Подключен поток Е1;
Погашен: потеря сигнала на интерфейсе Е1.
5. НАСТРОЙКА МУЛЬТИПЛЕКСОРА
5.1. НАЗНАЧЕНИЕ DIP ПЕРЕКЛЮЧАТЕЛЕЙ
Колодка SW1 (по умолчанию все DIP переключатели в положении OFF)

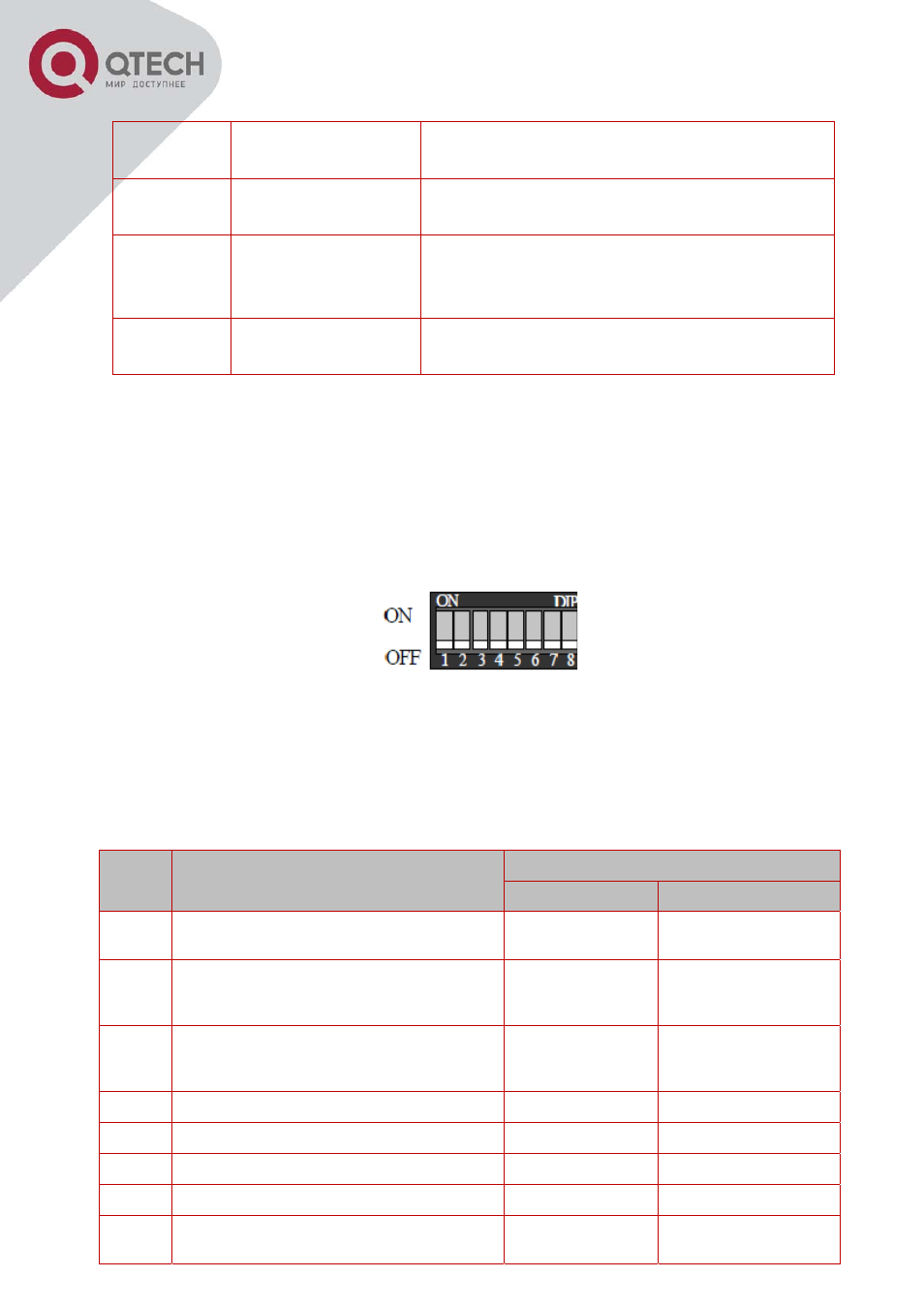

Рисунок 2 – Колодка мультиплексора.
Таблица 4 – настройка колодки SW1.
№Бита
Описание
Положение
ON
OFF
1
ALS (автоматическое выключение
лазера)
Разрешен
Запрещен
2
Fault-pass трансляция ошибок с
оптического порта на электриче-
ский порт
Разрешен
Запрещен
3
Fault-pass трансляция ошибок с
электрического порта на оптиче-
ский порт
Разрешен
Запрещен
4
Зарезервировано -
OFF
5
Зарезервировано -
OFF
6
Зарезервировано -
OFF
7
Зарезервировано -
OFF
8
Режим сетевого управления
Удаленное
управление
Авто режим
