3.4. ЭЛЕКТРОПИТАНИЕ
Питание от шасси AC ~220В, DC -48В
Потребляемая мощность: <8 Вт
3.5. УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура: 0ºC~45ºC
Влажность воздуха: ≤90%(при температуре 25ºC)
3.6. УСЛОВИЯ ХРАНЕНИЯ
Температура хранения -40ºC~80ºC
Влажность воздуха: 5%~90%, без образования конденсата
3.7. ГАБАРИТЫ И ВЕС
Габариты: 211мм(В)х25мм(Ш)х220мм(Г)
Вес: 0,36 кг
4. ВНЕШНИЙ ВИД И ОПИСАНИЕ ИНДИКАЦИИ
4.1. ФРОНТАЛЬНАЯ ПАНЕЛЬ

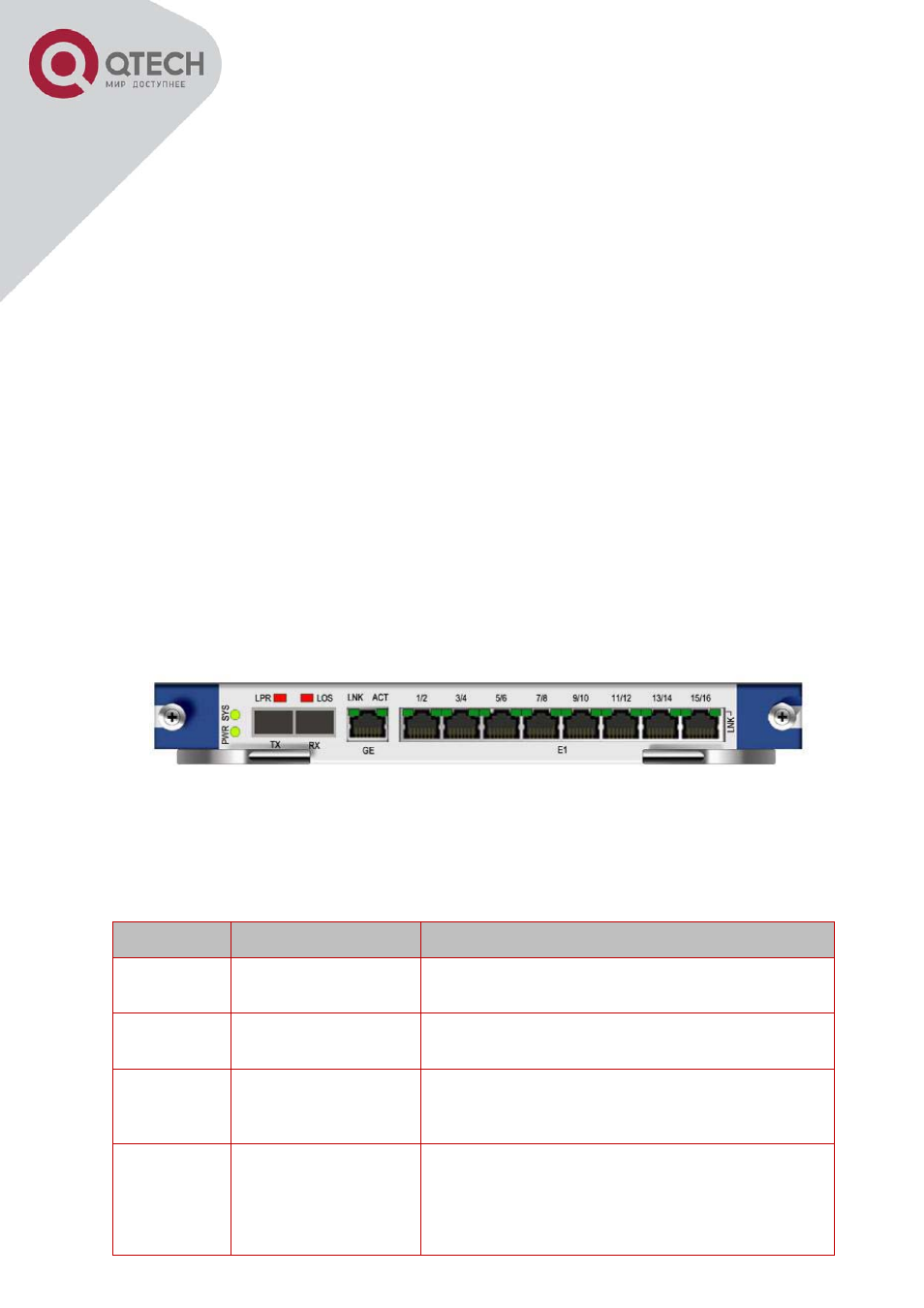

Рисунок 1 – Фронтальный вид мультиплексора.
Таблица 3 – Описание индикации мультиплексора.
Индикатор
Цвет индикатора
Описание
SYS
Зеленый
Мигает: Нормальное состояние;
Горит или погашен: Не нормальное состояние
PWR
Зеленый
Горит: Подключено питание;
Погашен: Питание не подключено;
LPR
Красный
Горит: Отсутствие питания на удаленном
устройстве;
Погашен: Норма.
LOS
Красный
Горит: отсутствие сигнала на приёме
оптического интерфейса, локального
мультиплексора;
Мигает: отсутствие сигнала на приёме опти-
ческого интерфейса, удаленного мультиплек-
