8. ИНСТАЛЛЯЦИЯ МУЛЬТИПЛЕКСОРА
8.1. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА RJ-45 ИНТЕРФЕЙСА E1

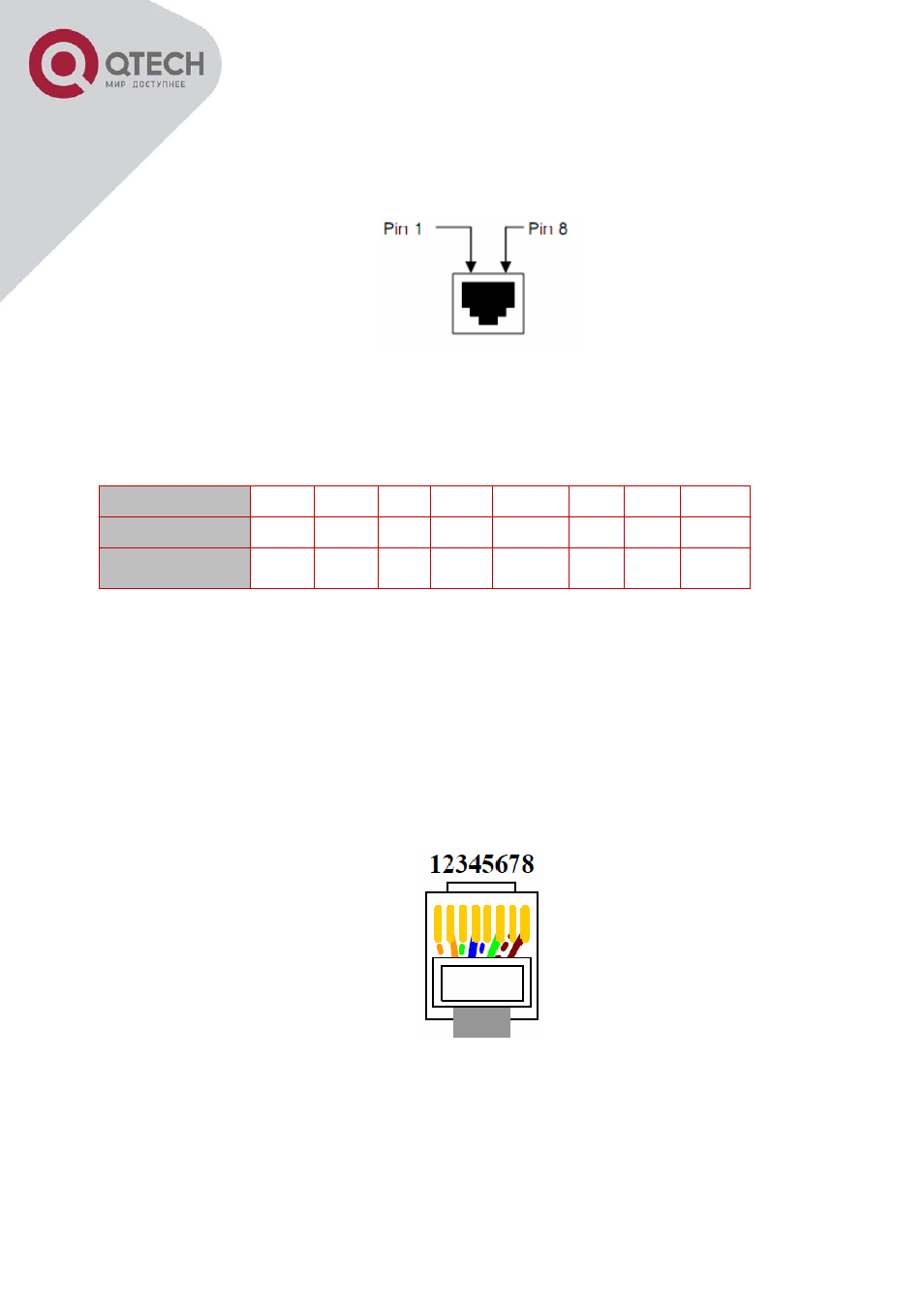

Рисунок 6 – Нумерация выводов на разъёме RJ-45.
Таблица 6 – назначение контактов интерфейса Е1 тип коннектора RJ-45.
№ контакта
1 2 3 4 5 6 7 8
Назначение
Tx+ Tx- Rx+ Rx+ Rx- Rx- Tx+ Tx-
№ потока Е1
1 1 2 1 1 2 2 2
8.2. ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСА ETHERNET
Для подключения необходимо изготовить кабель с использованием UTP CAT-5 или выше.
Обратите внимание, что длина кабеля не должна превысить 100 метров.
Gigabit Ethernet порт мультиплексора поддерживает функцию auto-MDI/MDIX, что по-
зволяет соединять его с другим сетевым устройством прямым или кроссовым кабелем.
Рисунок 7 – Расположение выводов на коннекторе RJ-45.
