5.3.5. Заводские установки колодки переключателей SW1
Бит #1 Бит #2 Бит #3 Бит #4 Бит #5 Бит #6 Бит #7 Бит #8
ON
OFF ■ ■ ■ ■ ■ ■ ■ ■
Количество таймслотов N=31 PCM31 CRC4
enable
Master
Clock
ВНИМАНИЕ! СУЩЕСТВУЕТ НЕСКОЛЬКО МОДИФИКАЦИЙ ДАННОГО КОНВЕРТОРА.
Таблица соответствия нумерации свитчей в других версиях:
QFC-P1S1AR QFC-P1M1DR rev.B QFC-P1M1DR rev.M
SW-1 SW-1 SW-3
SW-2 SW-2 SW-1
нет нет SW-2
6. ИНСТАЛЛЯЦИЯ ОБОРУДОВАНИЯ
При включении конвертеров в соответствии с заводскими установками, обеспечивается работа
интерфейса Е1 75 Ом BNC несимметричный, порт Ethernet может быть соединен с портом сетевого
оборудования 10/100 Мбит/с, поддерживающим автоопределение скорости подключения, с реальной
скоростью передачи данных в канале 2048 кбит/с.
ПРЕДУПРЕЖДЕНИЕ
Конверторы QFC-P1S1AR / QFC-P1M1AR предназначены для работы в паре с аналогичным
оборудованием. Работа в паре с конверторами других производителей не гарантируется.
6.1. ПОДКЛЮЧЕНИЕ ПИТАНИЯ - 48В DC

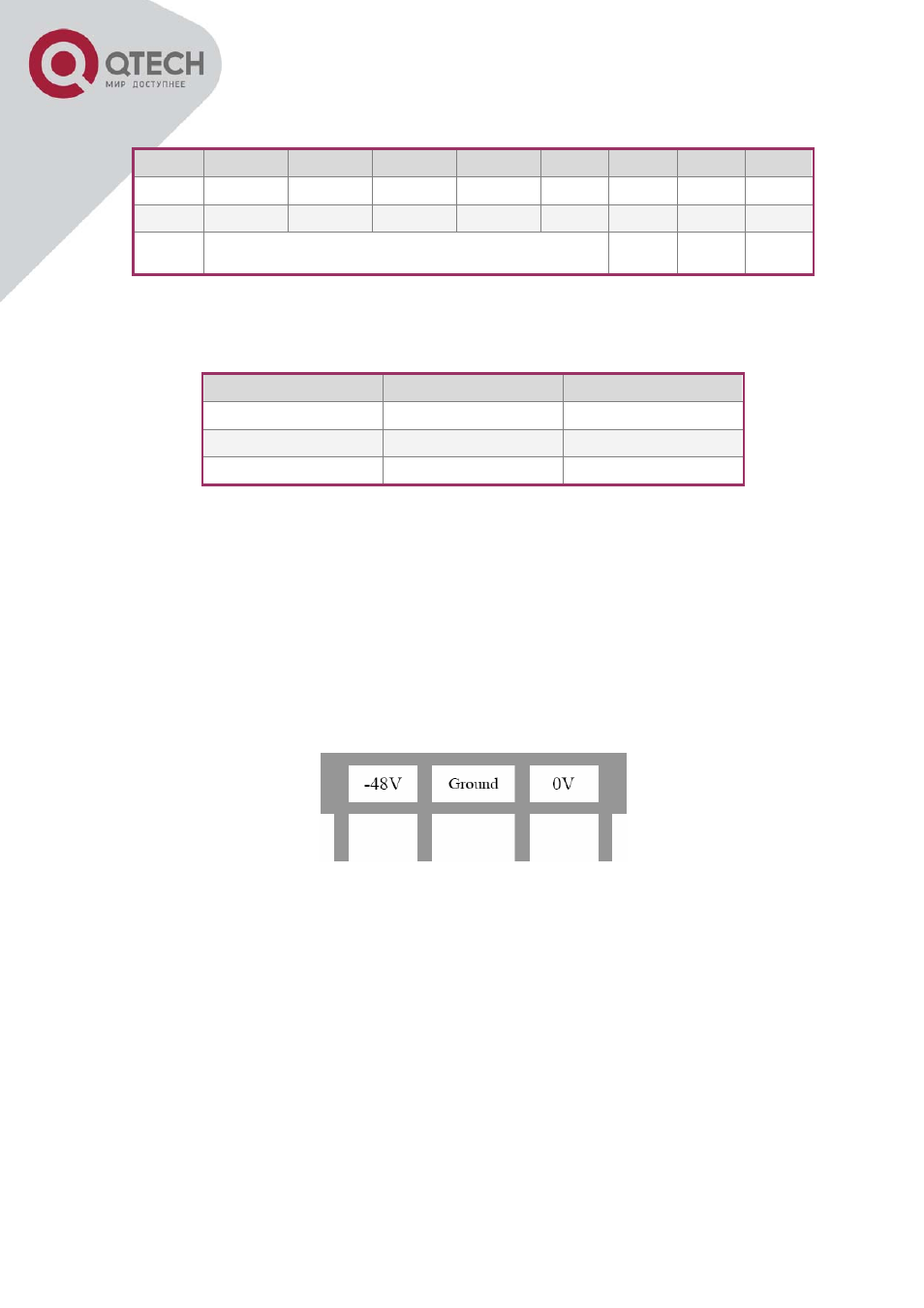

Рисунок 6 -1 Колодка подключения питания -48В DC
При подключении питания -48В DC, первым следует подключать провод «земля» (центральная
клемма разъема питания). Несоблюдение полярности при подключении напряжения питания
приводит к потере работоспособности оборудования.
6.2. ПРОВЕРКА СОЕДИНЕНИЯ
При проверке соединения, убедиться в отсутствии индикации аварий на локальном оборудовании.
Если соединение не установлено, или присутствуют ошибки в линии, рекомендуется произвести
следующие операции для поиска неисправности:
1. Индикатор ОШИБКА - LER горит постоянно или мигает
□ Означает наличие хотя бы одной из ошибок в принимаемом сигнале Е1 (в том числе СИАС /
AIS, потеря фрейма LOF, ошибки контроля четности CRC4)
□ Если конвертор работает в режиме E1 transparent, индикатор отображает только наличие
сигнала СИАС / AIS
□ Необходимо проверить правильность установки импеданса интерфейса Е1
9
2. Индикатор УДАЛЕННЫЙ ШЛЕЙФ - RLP горит постоянно, соединение не установлено
