4. ПЕРЕДНЯЯ ПАНЕЛЬ И СВЕТОДИОДНАЯ ИНДИКАЦИЯ

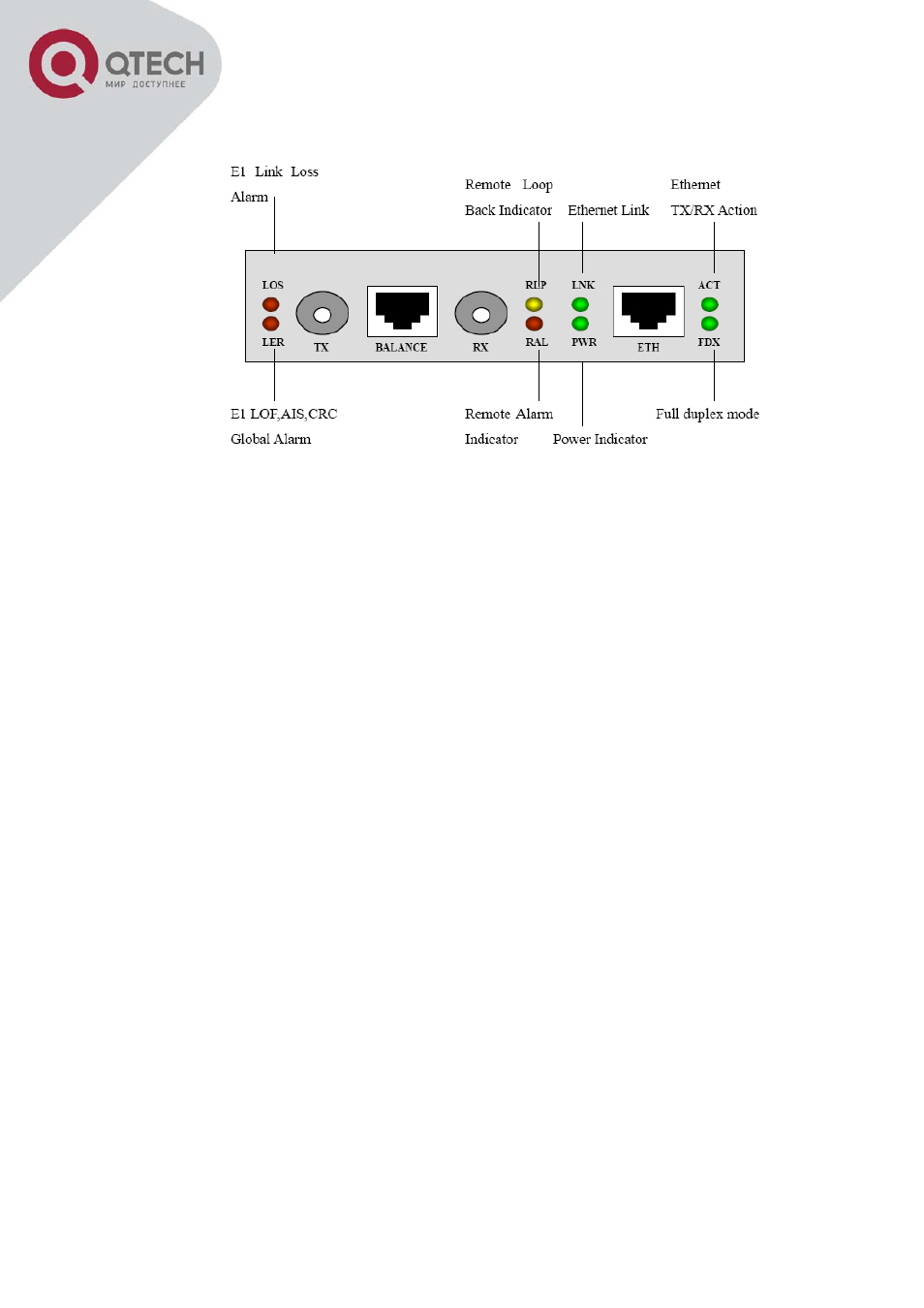

Рисунок 4 -1 Лицевая панель
На лицевой панели расположены светодиодные индикаторы
ПИТАНИЕ (PWR). ВКЛ – питание в норме
ИНДИКАТОРЫ СОСТОЯНИЯ ЛИНИИ Е1
□ ОТСУТСТВИЕ ВХОДНОГО СИГНАЛА - LOS (loss of signal)
□ ВЫКЛ – наличие сигнала в линии Е1
□ ВКЛ – отсутствие сигнала в линии Е1
□ ОШИБКА - LER (link error report)
□ ВКЛ – наличие ошибок в принимаемом сигнале Е1 (в том числе СИАС / AIS, потеря фрейма
LOF, ошибки контроля четности CRC4)
□ ВЫКЛ – отсутствие ошибок
□ УДАЛЕННАЯ АВАРИЯ - RAL (remote alarm)
□ ВКЛ – наличие аварийного сигнала LOS или LER на удаленной стороне
□ УДАЛЕННЫЙ ШЛЕЙФ - RLP (remote loop-back test)
□ ВКЛ – установлен шлейф на удаленном интерфейсе Е1
ИНДИКАТОРЫ СОСТОЯНИЯ ЛИНИИ ETHERNET
□ ЛИНК – LNK. ВКЛ – линия Ethernet подключена
□ ОБМЕН – ACT. МИГАЕТ – передача и прием данных
□ ДУПЛЕКС – FDX:
□ ВКЛ – работа в дуплексном режиме
□ МИГАЕТ – работа в полудуплексном режиме
5. УСТАНОВКА ПЕРЕКЛЮЧАТЕЛЕЙ DIP-СВИЧ
5.1. РАСПОЛОЖЕНИЕ КОЛОДОК ПЕРЕКЛЮЧАТЕЛЕЙ
На нижней панели конвертора расположены две колодки DIP-свичей. Переключатели должны быть
установлены в соответствующее положение перед началом работы.
Расположение колодок DIP-свичей показано на рисунке 5-1.
