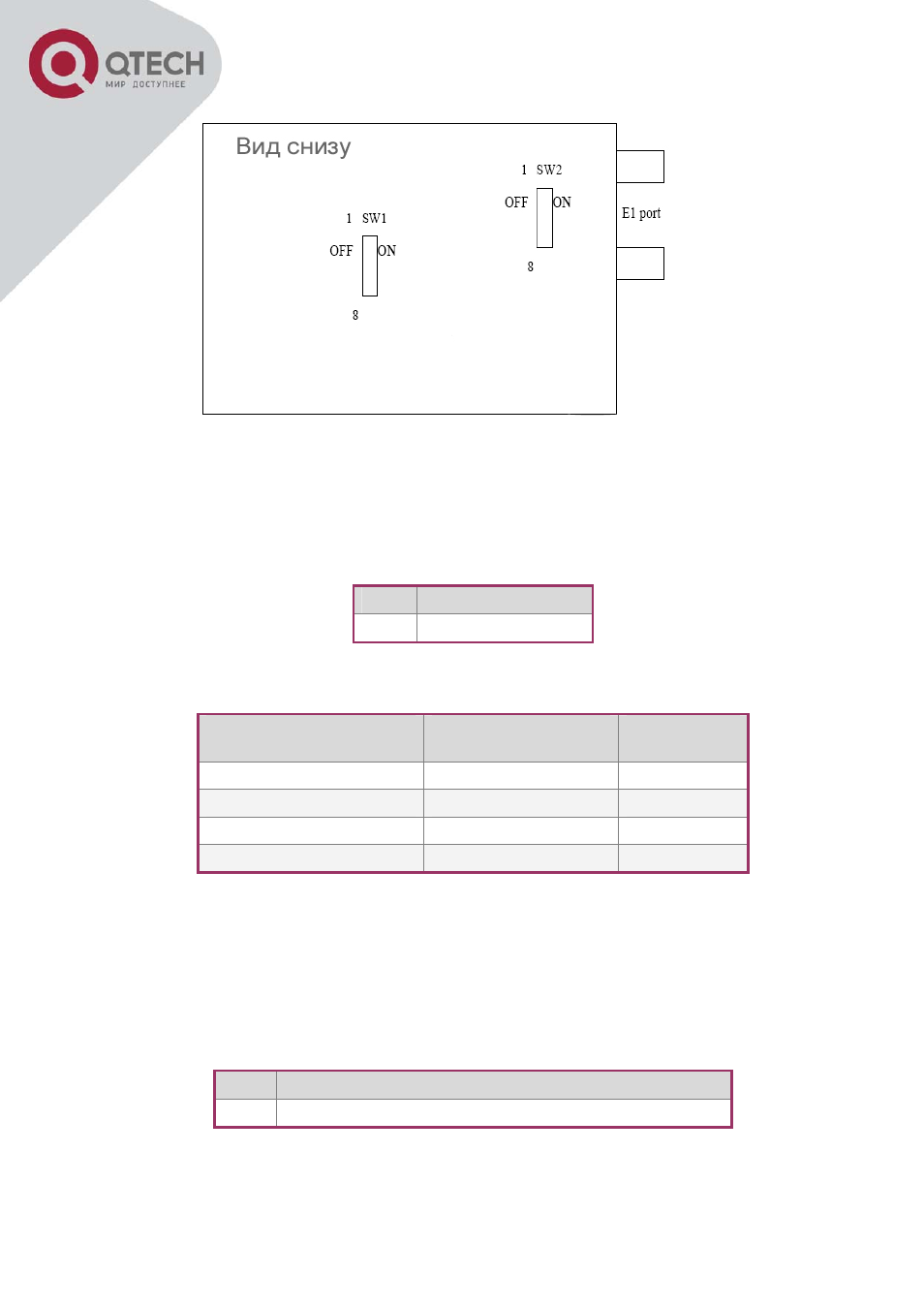

Рисунок 5 -1 Расположение колодок DIP-свичей
5.2. ОСНОВНЫЕ НАСТРОЙКИ
Колодка SW2 расположена ближе к лицевой панели конвертора. Назначение переключателей:
5.2.1. Бит #1
Установка дуплексного режима при отсутствии возможности автоопределения
ON Дуплексный режим
OFF Полудуплексный режим
Параметры порта Ethernet удаленного сетевого устройства, подключаемого к конвертору, должны
быть установлены в соответствии с таблицей:
Порт Ethernet удаленного
сетевого устройства Положение переключателя Режим работы
10/100M Auto-negotiation Любое 10M Full Duplex
Fixed 10M Half Duplex OFF (default) 10M Half Duplex
Fixed 10M Full Duplex ON 10M Full Duplex
10M Duplex Auto-negotiation Любое 10M Full Duplex
Порт Ethernet конвертора предназначен для работы в режиме 10Мбит/с, дуплексный с
автоопределением. Порт Ethernet конвертора не может быть соединен с портом удаленного сетевого
устройства, имеющим фиксированную скорость 100Мбит/с.
5.2.2. Бит #2
При нормальной работе конвертора, рекомендуется не изменять положения заводской установки
OFF.
5.2.3. Бит #3 - Режим fractional / transparent для порта Е1
ON Режим Е1 fractional. Скорость передачи данных N*64 кбит/с (N=1~31)
OFF Режим Е1 transparent (unframed). Скорость передачи данных 2048 кбит/с
Если установлен режим Е1 transparent (заводская установка), в этом случае переключатели SW1
неактивны.
Если установлен режим Е1 fractional, в этом случае переключатели SW1 позволяют установить
дополнительные параметры.
