Таблица 3 – описание колодки SW6.
Бит №1 Бит №2
Зарезервировано Зарезервировано
Бит №3: Установка размера буфера.
On – Малый размер буфера.
Off – Большой размер буфера (заводская установка).
Бит №4: Установка разрешения тестовой функции
On – Разрешения теста.
Off – Запрещение теста (заводская установка).
Предназначена для проверки транспортного потока. В данный момент поддерживается
статистика ES и SES, в соответствии с рекомендациями G.821/826. Установлен
статический период равный 5 минут (нестандартный). В течении этого времени
проверяется состояние канала, и данные отправляются в систему управления.
Оборудование передает псевдослучайную тестовую последовательность в течение
периода, в течении испытания предоставление сервиса прекращается.
При использовании функции, на удаленном оборудовании должна быть установлена
петля.
6. СЕТЕВОЕ УПРАВЛЕНИЕ
Использование системы управления (СУ) QTECH с графическим интерфейсом (GUI),
позволяет осуществлять мониторинг мультиплексоров (как локального, так и
удалённого), получение сообщений (трапов) при сбоях, конфигурацию и реконфигу-
рацию режимов работы. Опции установленные в СУ QTECH имеют высокий приоритет.
7. ИНСТАЛЛЯЦИЯ КОНВЕРТОРА
7.1 Назначение контактов разъёма интерфейса Е1
Таблица 4 – назначение контактов интерфейса Е1.
№ контакта 1 2 3 4 5 6 7 8
Назначение Tx+ Tx- - Rx+ Rx- - - -

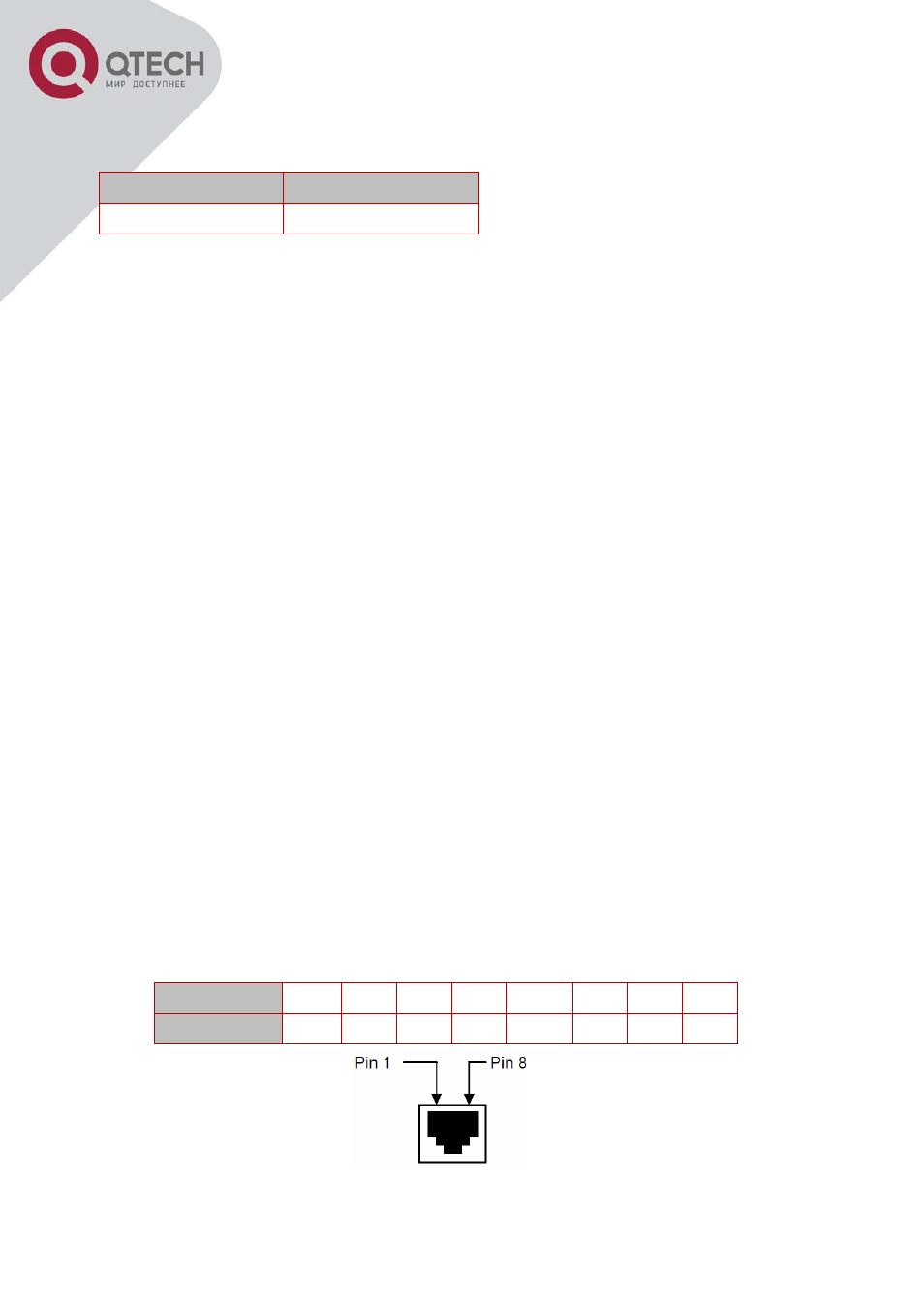

Рисунок 4 - Нумерация выводов на разъёме RJ-45.
