10

7.2 ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСА ETHERNET


Для подключения необходимо изготовить кабель с использованием UTP CAT-5 или
выше. Обратите внимание, что длина кабеля не должна превысить 100 метров.
Ethernet порт мультиплексора поддерживает функцию auto-MDI/MDIX, что позволяет
соединять его с другим сетевым устройством прямым или кроссовым кабелем.

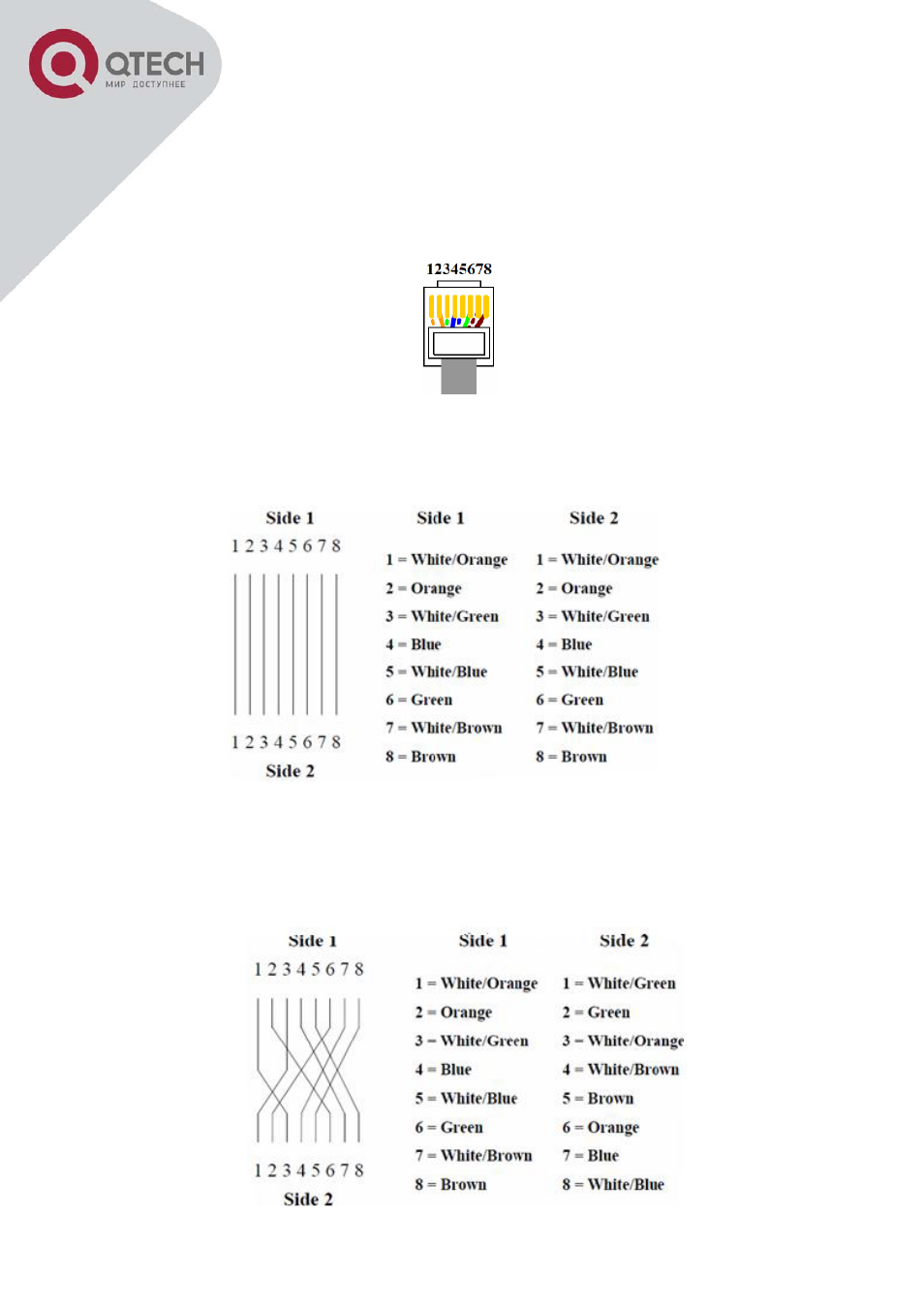

Рисунок 5 – Расположение выводов на коннекторе RJ-45.


7.3 ПРЯМОЙ КАБЕЛЬ ДЛЯ ETHERNET









Рисунок 6 – Прямой кабель для Ethernet.


7.4 КРОССОВЫЙ КАБЕЛЬ ДЛЯ ETHERNET












Рисунок 7 – Кроссовый кабель для Ethernet.
