Данный бит, активен при установленном в состояние on бита №7.

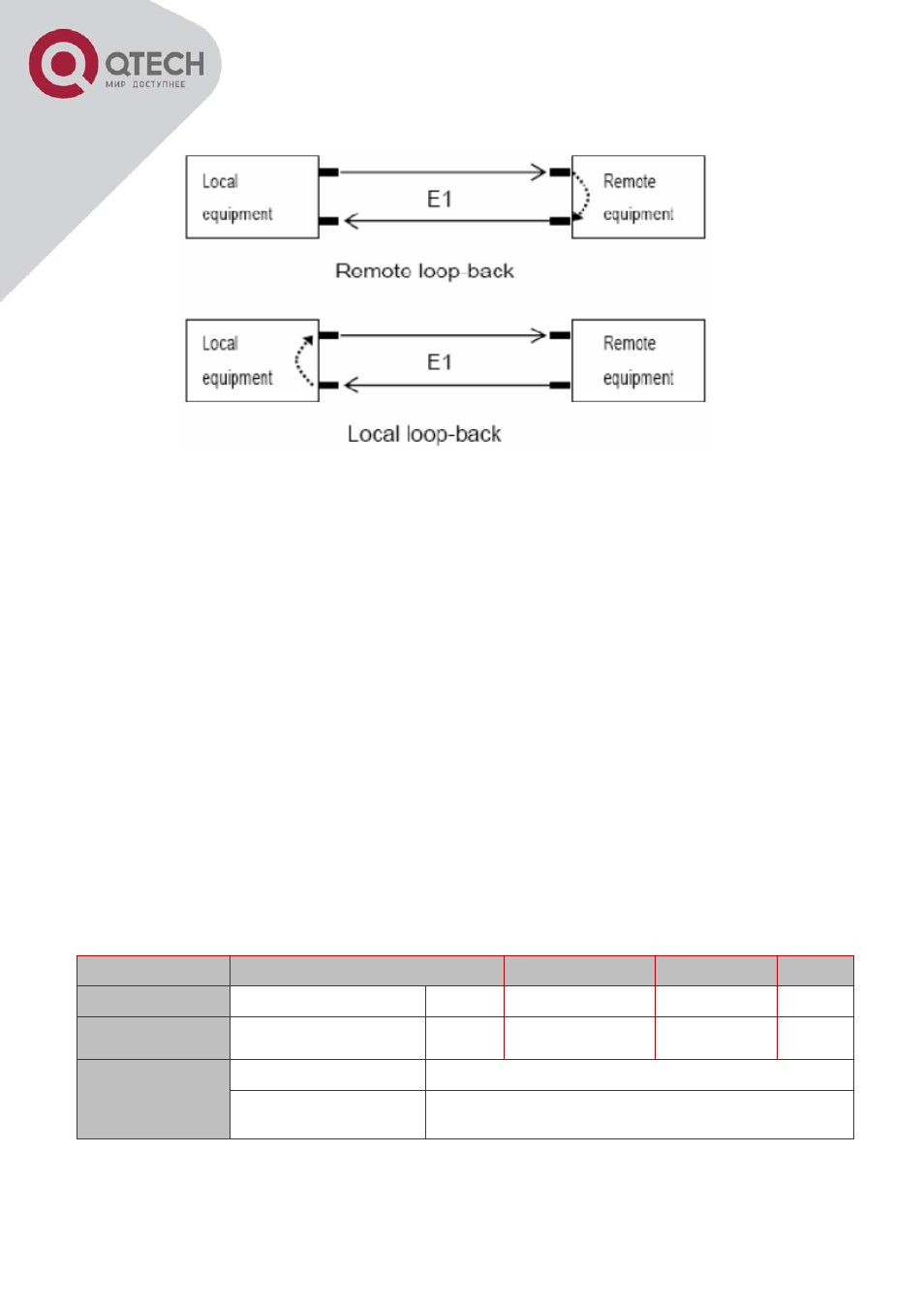

Рисунок 3 – Локальная и удалённая петли по потоку Е1.
Назначение DIP переключателей на колодках SW2~SW5
Бит №1 на SW2: Выбор режима работы потока E1.
On – Фреймированный (framed) режим работы Е1. Пропускная способность равна
N*64кбит/c, где N=1~31 – количество используемых тайм-слотов.
Off – Нефреймированный (unframed) режим E1. Скорость передачи равна 2048кбит/с
(заводская установка).
Внимание! При установленном бите №1 на SW2, в состоянии Off (нефреймированный
режим E1), состояния переключателей №2~№8 SW2 и всех переключателей на SW3~SW5
влияния на работу потока Е1 не оказывают.
Бит №2~№8 на SW2 и все биты на SW3~SW5: Выбор временных интервалов (ВИ) в
потоке Е1, при использовании фреймированного режима.
On – Использование временного интервала.
Off – Не использование временного интервала (заводская установка).
Использование данных DIP переключателей позволяет выбрать необходимое количест-
во используемых ВИ (от 1 до 31) в потоке Е1, и как следствие изменение пропуск-
ной способности канала.
Таблица 2 – Назначение DIP переключателей SW2~SW5.
№ колодки
SW2
SW3
SW4
SW5
№ бита
1 2-8
1-8 1-8
1-8
№ тайм-слота
1-7
8-15
16-23
24-31
Режим
on - Фреймированный Выбор необходимого кол-ва тайм-слота
off - Нефреймиро-
ванный
Не влияют на пропускную способность
Внимание! При использовании фреймированного режима потока E1, должен быть
выбран хотя бы один тайм-слот.
Назначение DIP переключателей на колодке SW6
