5.4. BER ТЕСТ
С использованием системы управления QTECH NMS (QNMS), возможен BER тест с PRBS=2
15
-1 и
количеством бит 2
31
,
2
28
, 2
25
, 2
21
, по выбору.
6. СЕТЕВОЕ УПРАВЛЕНИЕ
Использование системы управления (СУ) QTECH с графическим интерфейсом (GUI), позволяет
осуществлять мониторинг локального и удаленного устройства, а также изменение параметров.
7. ПРЯМОЙ И КРОССОВЫЙ КАБЕЛЬ ДЛЯ FAST ETHERNET
7.1. РАСПОЛОЖЕНИЕ ВЫВОДОВ НА КОННЕКТОРЕ

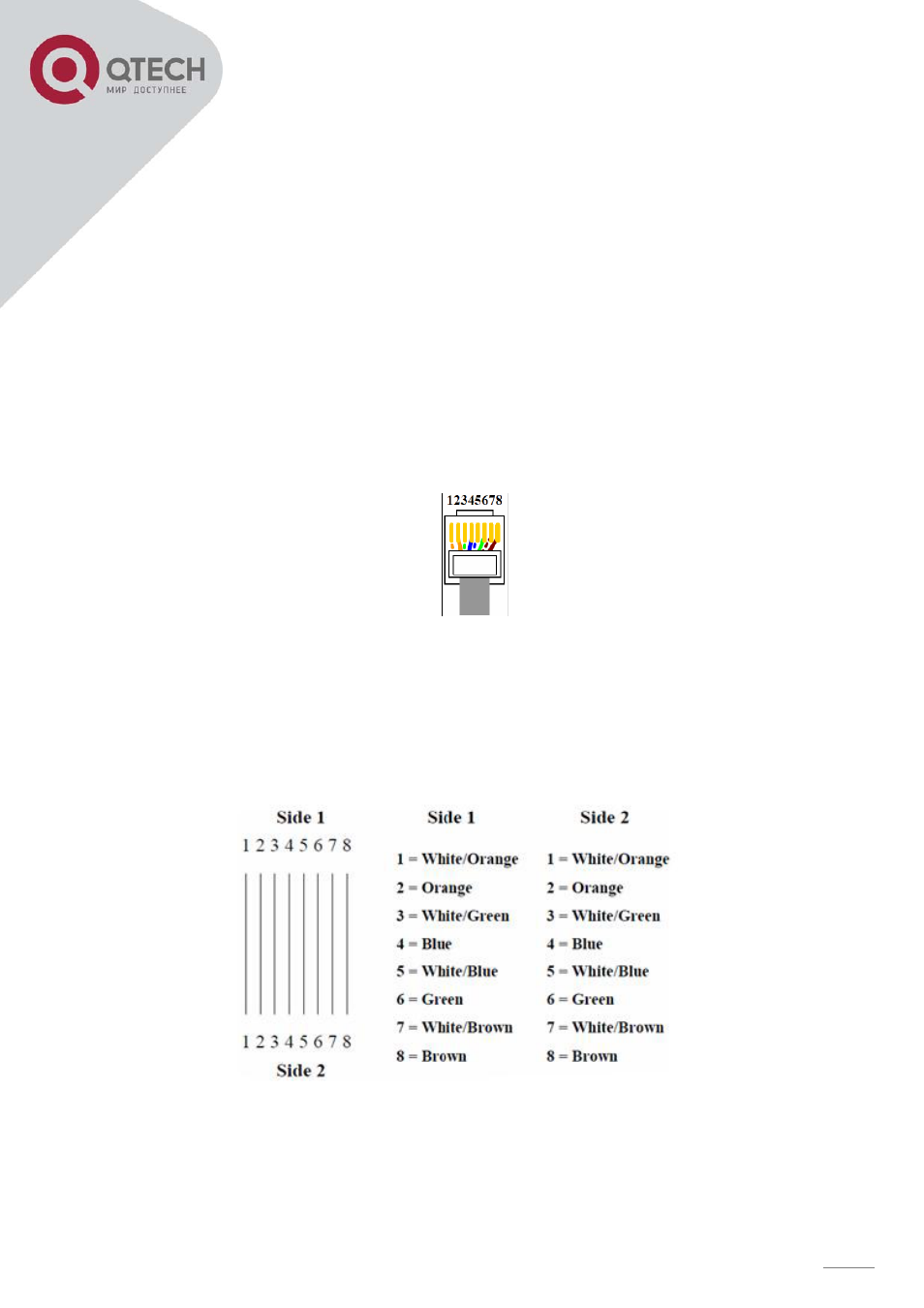

Рисунок 7.1.1 – Расположение выводов на коннекторе RJ-45.
Для подключения необходимо изготовить кабель с использованием UTP CAT-5 или выше. Обратите
внимание, что длина кабеля не должна превысить 100 метров.
7.2. ПРЯМОЙ КАБЕЛЬ ДЛЯ ETHERNET
Рисунок 7.2.1 – Прямой кабель для Ethernet.
