8
Таблица 5.1.4 – Описание переключателей колодки SW1 , биты №5,6.
DIP №5 DIP
№6 Annex
OFF
OFF
Annex B
OFF ON
Annex
A
ON
OFF
Annex F
ON ON
Зарезервировано
Таблица 5.1.5 – Описание переключателей колодки SW1, биты №7,8.
DIP №7 DIP
№8 TC-PAM
OFF
OFF
TC-16PAM
OFF ON
Зарезервировано
ON
OFF
TC-32PAM
ON ON
TC-4PAM
5.2. ЗАВИСИМОСТЬ СКОРОСТИ ОТ ПРИЛОЖЕНИЯ И КОДИРОВАНИЯ
Таблица 5.2.1 – Зависимость скорости от приложения и кодирования.
Annex TC-PAM Минимальная cкорость (n*64 кбит/c)
Максимальная cкорость (n*64 кбит/c)
A, B
TC-4PAM
1
2
A, B
TC-16PAM
3
36
F
TC-16PAM
37
60
F TC-32PAM
37
89
5.3. УСТАНОВКА ЗАВОРОТОВ

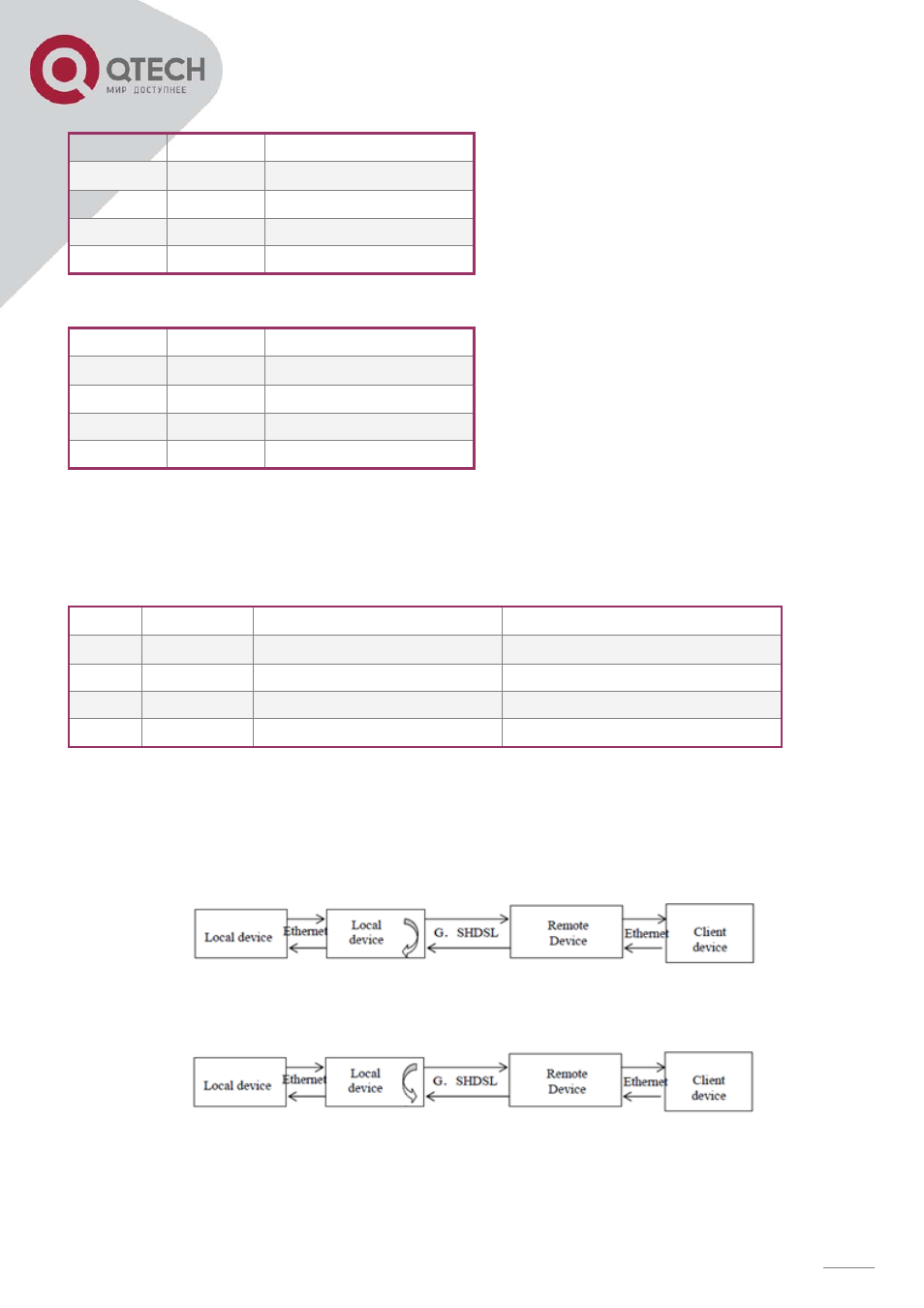

Рисунок 5.3.1 – Внутренний заворот в сторону Ethernet.
Рисунок 5.3.2 – Внешний заворот в сторону G.SHDSL.
