4. ВНЕШНИЙ ВИД И ОПИСАНИЕ ИНДИКАЦИИ
4.1. ФРОНТАЛЬНАЯ ПАНЕЛЬ

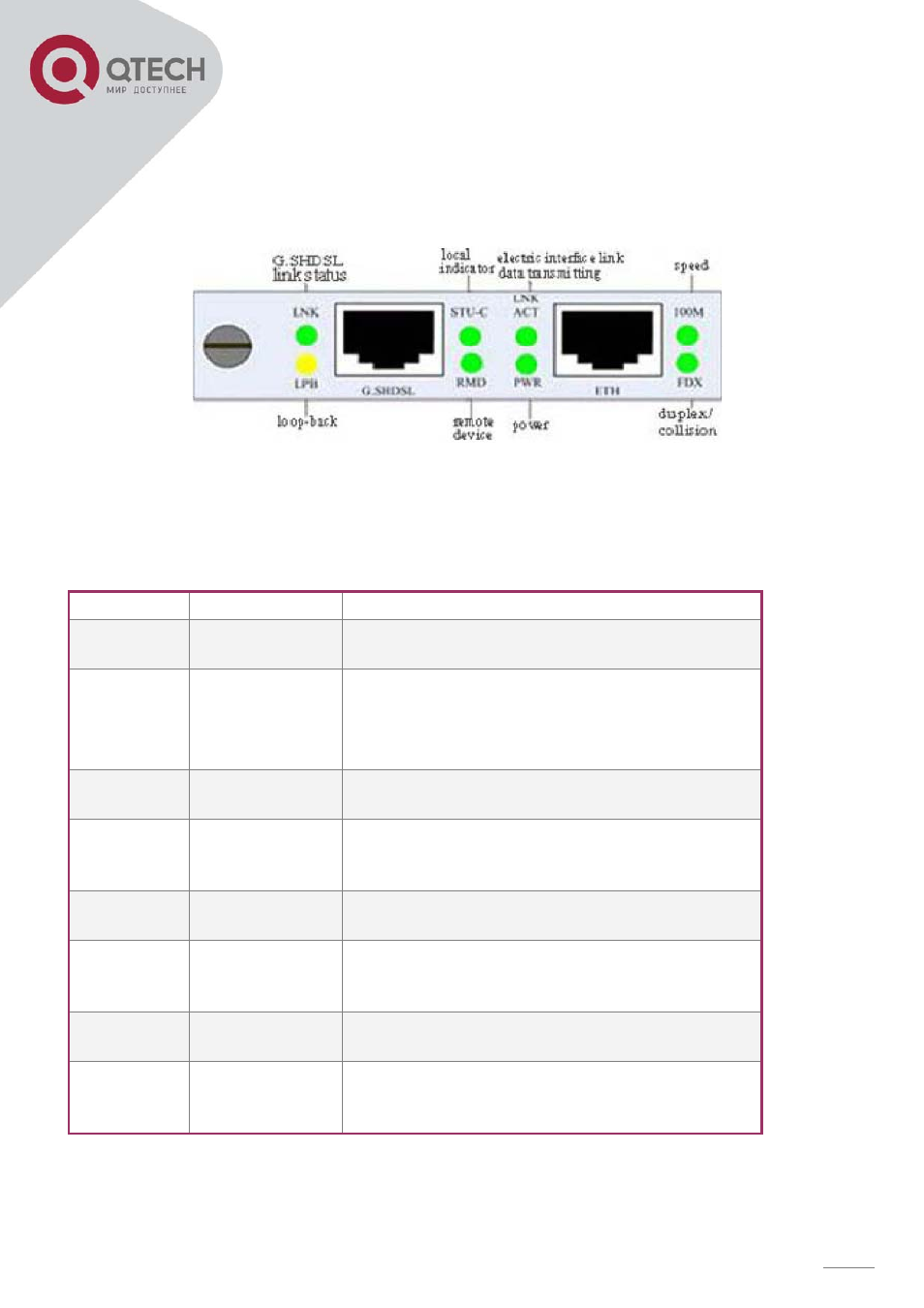

Рисунок 4.1.1 – Фронтальная панель модуля QFC-PM1DRC1.bis.
4.2. СВЕТОВАЯ ИНДИКАЦИЯ
Таблица 4.2.1 – Описание световой индикации модуля QFC-PM1DRC1.bis.
Индикатор
Цвет
Описание
PWR
Зеленый
Горит: Подключено питание;
Погашен: Питание отсутствует;
LNK/ACT
Зеленый
Горит: Ethernet кабель подключён корректно, нормальное
состояние;
Мигает: Идёт процесс передачи данных;
Погашен : Ethernet кабель не подключён или подключён некоррект-
но.
100
Зеленый
Горит: Скорость порта 100 Мбит/с
Погашен: Скорость порта 10 Мбит/с
FDX
Зеленый
Горит: Дуплексный режим;
Мигает: Полудуплексный режим и наличие коллизий;
Погашен: Полудуплексный режим.
LNK
Зеленый
Горит: Установлено соединение, наличие сигнала в линии;
Погашен: Соединение разорвано или не установлено;
LPB
Оранжевый
Горит: Установлен локальный заворот;
Мигает: Установлен удаленный заворот;
Погашен: Завороты не установлены.
STU-C
Зеленый
Горит: STU-C центральный офис;
Погашен: STU-R клиентская сторона.
RMD
Зеленый
Горит: Обнаружено удаленное устройство;
Мигает: Включение питания и инициализация;
Погашен: Нет удаленного устройства.
