7. ИНСТАЛЯЦИЯ МУЛЬТИПЛЕКСОРА

7.1. Типичное соединение

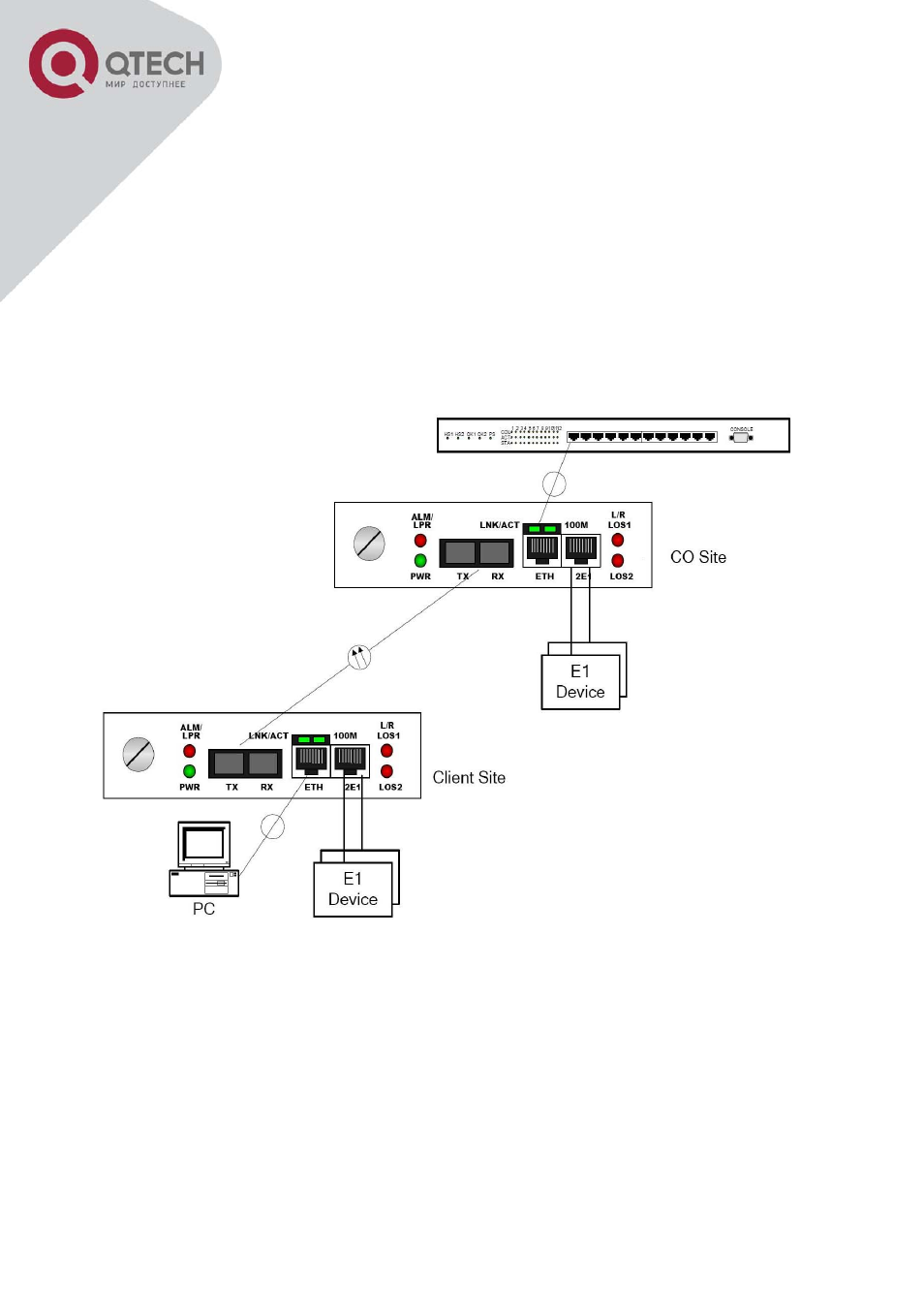

Рисунок 4 – Типичное соединение мультиплексоров




7.2. ПОДКЛЮЧЕНИЕ ОПТИЧЕСКОГО ИНТЕРФЕЙСА

Для подключения оптических интерфейсов, необходимо подготовить оптический патчкорд соответст-
вующий типу оптического интерфейса. Для подключения мультиплексора к оптическому кроссу или
другому оборудованию.
