5. НАСТРОЙКА МУЛЬТИПЛЕКСОРА
5.1. НАЗНАЧЕНИЕ DIP ПЕРЕКЛЮЧАТЕЛЕЙ
КОЛОДКА SW1
Состояние № бита Назначение
OFF ON
1 Режим автоопределения (Auto-negotiation) Запрещено Разрешено
2 Установка скорости интерфейса (активна
при DIP №1=ON)
100 Мбит/с 10 Мбит/с
3 Режим работы (активен при DIP №1=ON) Дуплекс Полудуплекс
4 ALS
(Automatic Laser Shutdown)
автоматическое выключение лазера
Запрещено Разрешено
5 Установка петли 1-го потока Е1 Нет петли Есть петля
6 Установка петли 2-го потока Е1 Нет петли Есть петля
7 Выбор типа петли по потоку Е1
(при активном 5 или 6 бите для соответст-
вующего потока Е1)
Удаленная двуна-
правленная петля Локальная двуна-
правленная петля
8 Режим сетевого управления Автоматическое оп-
ределение
(master, slave)
Удалённо управ-
ляемый
7

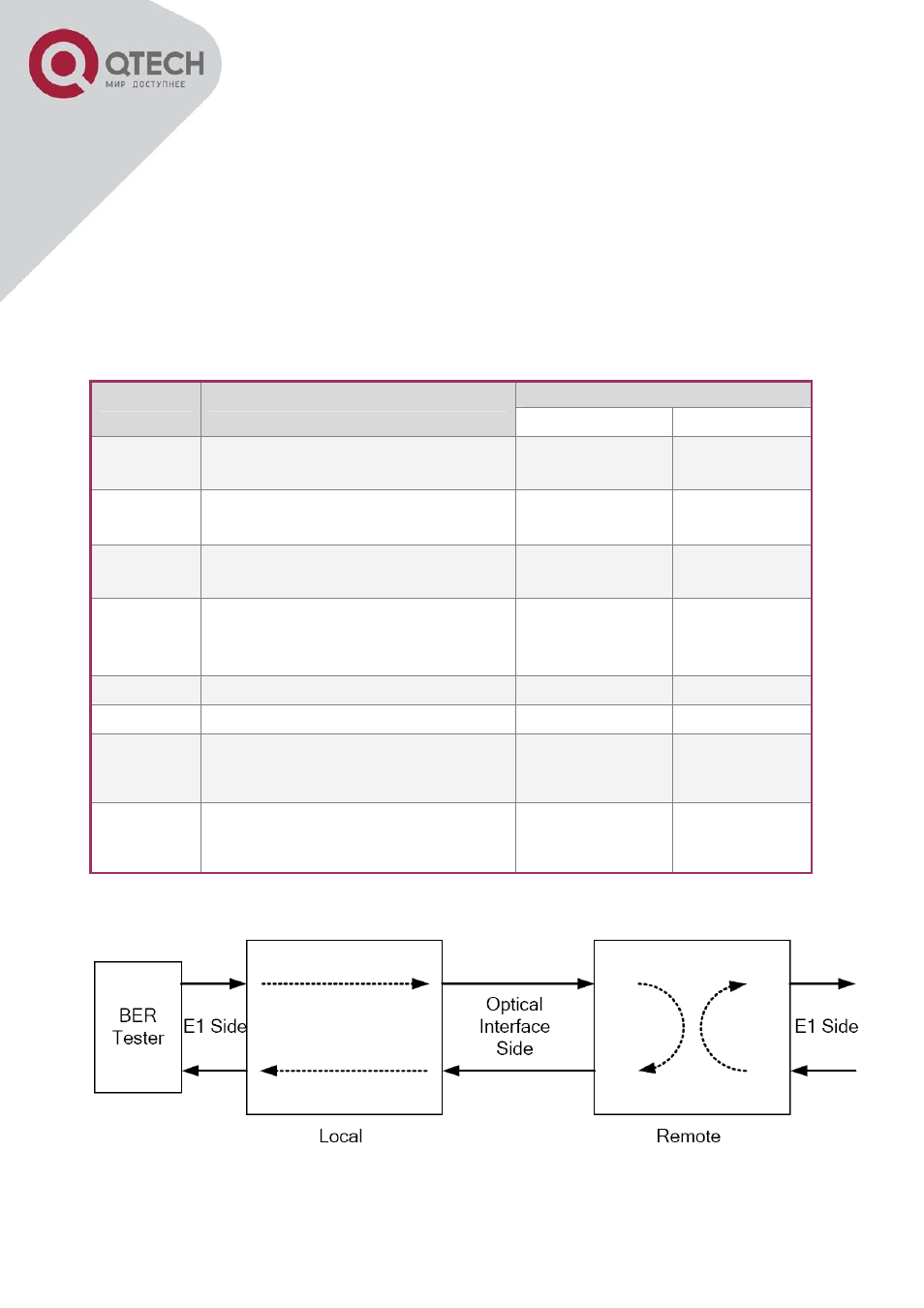

Рисунок 2 – Установка удаленной петли.
