Тип мультиплексора
Тип патчкорда
QBM-P2M1D1R1
MMF 50/125, 62,5/125, дуплекс, DSC/PC
QBM-P2M1D2R1
SMF 9/125, дуплекс, DSC/PC
QBM-P2M1D3R1 SMF
9/125,
дуплекс, DSC/PC
QBM-P2M1D4R1
SMF 9/125, дуплекс, DSC/PC
QBM-P2M1D6R1
QBM-P2M1D6R1-1
SMF 9/125, симплекс, SC/PC
QBM-P2M1D7R1
QBM-P2M1D7R1-1
SMF 9/125, симплекс, SC/PC
8. НАЗНАЧЕНЕ ВЫВОДОВ ПОРТОВ Е1
№ вывода
1
2
3
4
5
6
7
8
Назначение ATx+
ATx-
BRx+
ARx+ ARx- BRx-
BTx+
BTx-
Линия
E1
E1
E2
E1
E1
E2
E2
E2
Для изготовления кабеля рекомендуется использовать витую пару с волновым сопротивлением 120
Ом, и диаметром проводников 0,6 мм (22AWG).

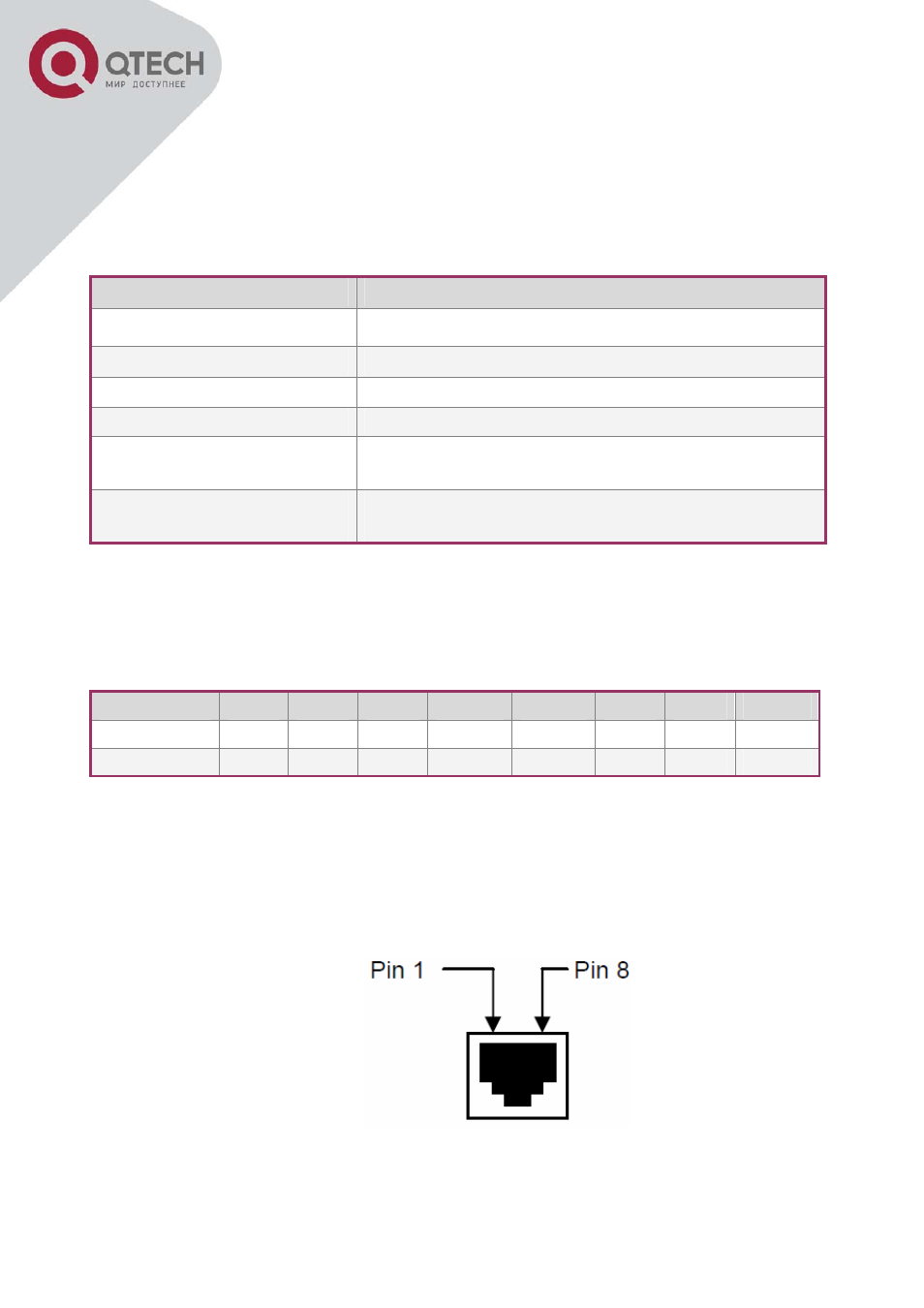

Рисунок 5 – Нумерация выводов на разъёме RJ-45
