6.6. Ethernet порт управления
Мультиплексор QBM-S63SADH поддерживает управление через 10Base-T Ethernet порт (маркировка
‘NM’), который является MDI портом со стандартным RJ45 разъёмом. В таблице 1 дано описание СИД
на разъёме RJ45 порта управления.
Для управления QBM-S63SADH мультиплексорами через Ethernet порт, необходимо каждому ТМ ус-
тановить уникальный IP. IP адрес по умолчанию - 192.192.4.2. Данный IP адрес может быть изменён
через telnet терминал.
Таблица 4 – Назначение контактов Ethernet порта
№ контакта
1
2
3
4
5
6
7
8
Назначение TxD+ TxD- RxD+ nc nc
RxD-
nc nc
6.7. LCD дисплей
LCD дисплей предназначен для отображения состояния интерфейсов E1. Другая информация может
также быть показана.

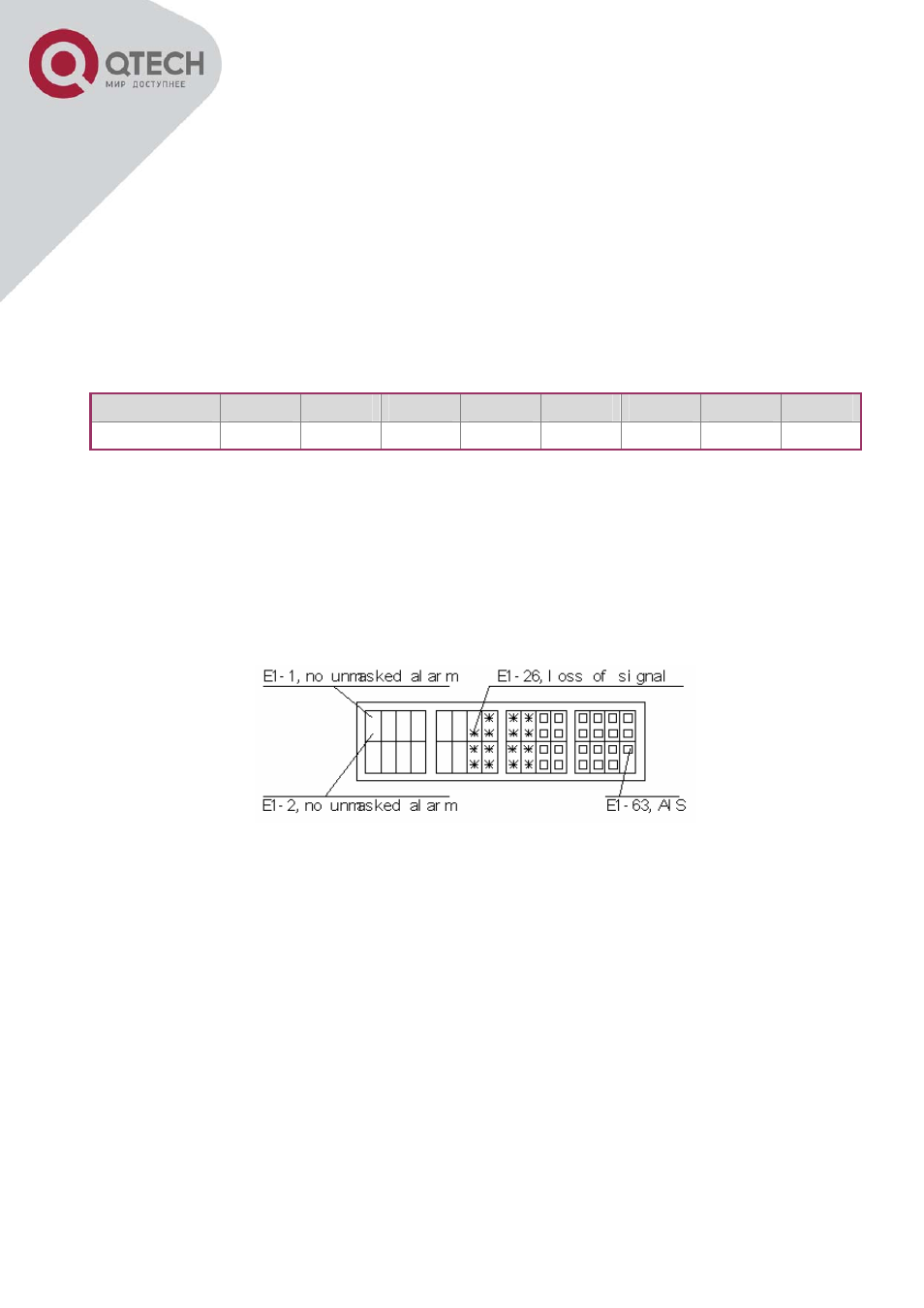

Отображение состояния потоков E1 на дисплее показано на рисунке 3, отображение состояния пото-
ков, напрямую соответствует их физическому расположению на задней панели ТМ.
9
Рисунок 3 — Индикация аварий на LCD
Наличие не закрашенного квадрата означает отсутствие сигнала по приёму на удалённой стороне
(AIS), по соответствующему потоку Е1.
Знак звёздочка (*) означает отсутствие потока на локальном мультиплексоре.
Нормально работающие и замаскированные порты не отмечаются знаками.
Маскирование аварий можно производить как переключателем MASK (Таблица 2), так и из системы
управления командой Equipment -> Set Alarm Mask.
При установке маски, на дисплее циклически в течении 60 секунд отображается логотип компании,
последующие 30 секунд – текущий IP адрес и ещё 30 секунд версия прошивок.
При снятии маскирования переключателем MASK или из системы управления командой Equipment ->
Clear Alarm Mask, на LCD циклически в течении 20 секунд отображается карта потоков и их состоя-
ний, и в течении 2 секунд расшифровка знаков аварий.
