6.8. Задняя панель
10

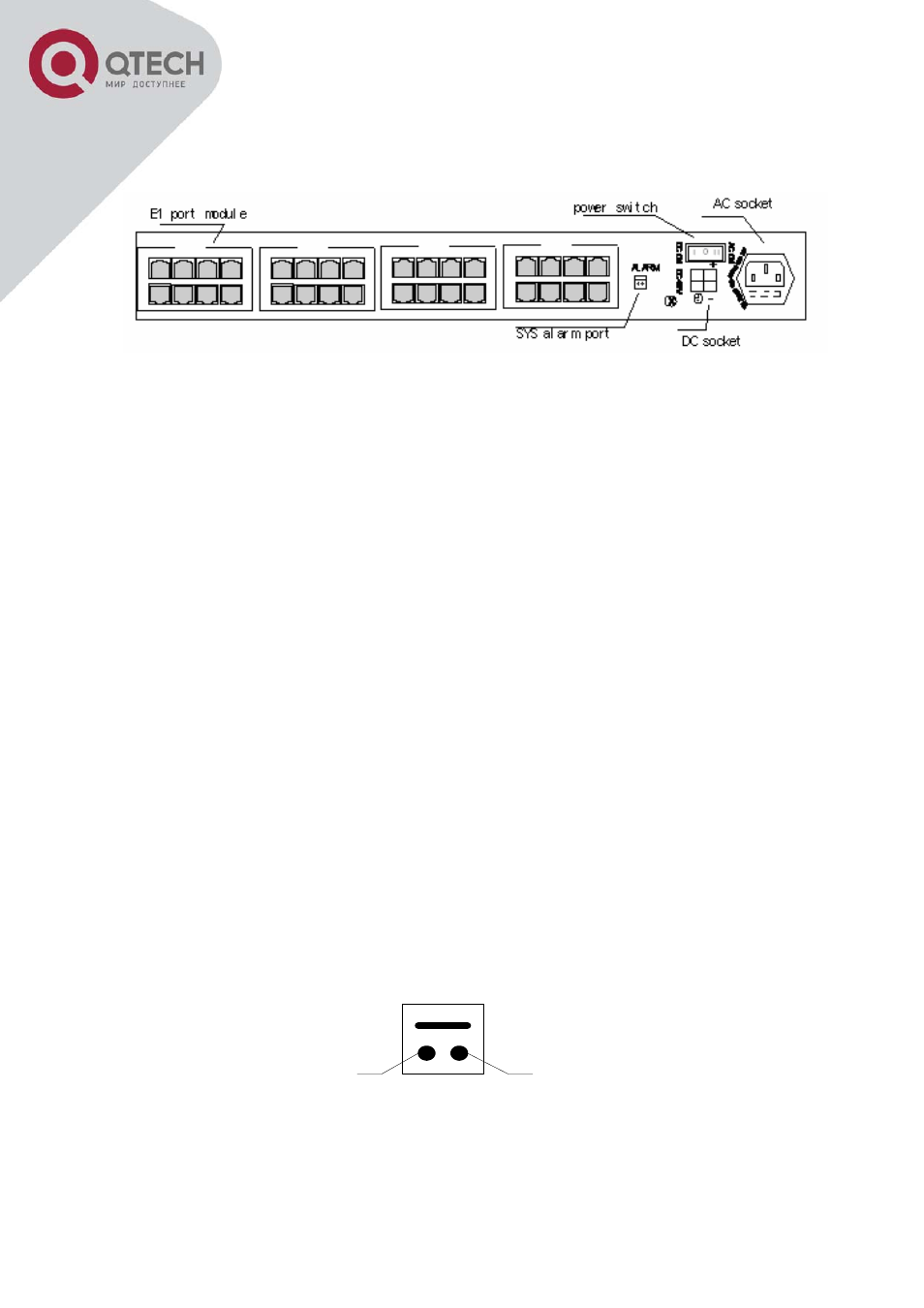

Рисунок 4 — Задняя панель мультиплексора
Разъёмы электропитания мультиплексора, -48В и 100~240В, расположены в правом углу на тыльной
стороне. Выбор источника электропитания осуществляется переключателем AC/DC. Выключатель с 3
положениями выбирает один из источников напряжения:
□ DC -48 (или 24) вольт;
□ AC
100~240
вольт;
□ Нейтральное положение: электропитание выключено.
Возможны варианты двойных источников электропитания на -48 (или 24) вольт или двойных источни-
ков на 100~240 вольт.
Разъём для подключения напряжения -48 (или 24) вольт имеет 4 контакта. Кабель для подключения к
данному разъёму поставляется в комплекте и имеет 3 провода:
□ красный провод - для положительного потенциала;
□ черный провод - для отрицательного потенциала;
□ желто-зеленый провод - для защитного заземления.
Разъём для подключения напряжения 100~240 вольт имеет стандартное IEC гнездо со сменным плав-
ким предохранителем. Кабель электропитания переменного тока также входит в комплект поставки.
6.9. Разъём световой сигнализации
Разъём аварийной тревоги системы, предусматривает подключение светового табло. ТМ поддержи-
вает 2 типа тревоги:
□ критическая тревога (требующая незамедлительной реакции оператора) – контакт Р
□ отсроченная тревога – контакт D
Назначение контактов указано на рисунке 5.
D
P
S Y S ?
A L A R M
E m ergency alarm
A larm
Рисунок 5 — Назначение контактов разъёма световой сигнализации
