Командой getinfo в CLI (Command Line Interface) ТМ можно посмотреть текущий IP адрес, а командой
setaddr установить необходимый. После установки командой setaddr нового IP адреса, ТМ перейдёт
к установленному IP адресу (не ожидая окончания 5 минутного интервала). После перехода необхо-
димо восстановить состояние DIP переключателей LOPL и LOPR в состояние логического нуля «0»
(верхнее положение переключателя), независимо от того, прошол или нет 5-и минутный интервал.
Если изменения через CLI произведены не были, то ТМ по истечении 5 минут (или ранее, если DIP
переключатели LOPL и LOPR были переведены в состояние логического нуля «0»(верхнее положение
переключателя)) вернётся к ранее установленному IP.
При использовании ТМ в топологии PTP, необходимо на одном ТМ установить CKSL в состояние «1»
(нижнее положение переключателя) — синхронизация по входящему потоку STM-1(ведомый), а на
другом — CKSL в состояние «0» (верхнее положение переключателя) — синхронизация от внутренне-
го генератора (ведущий).

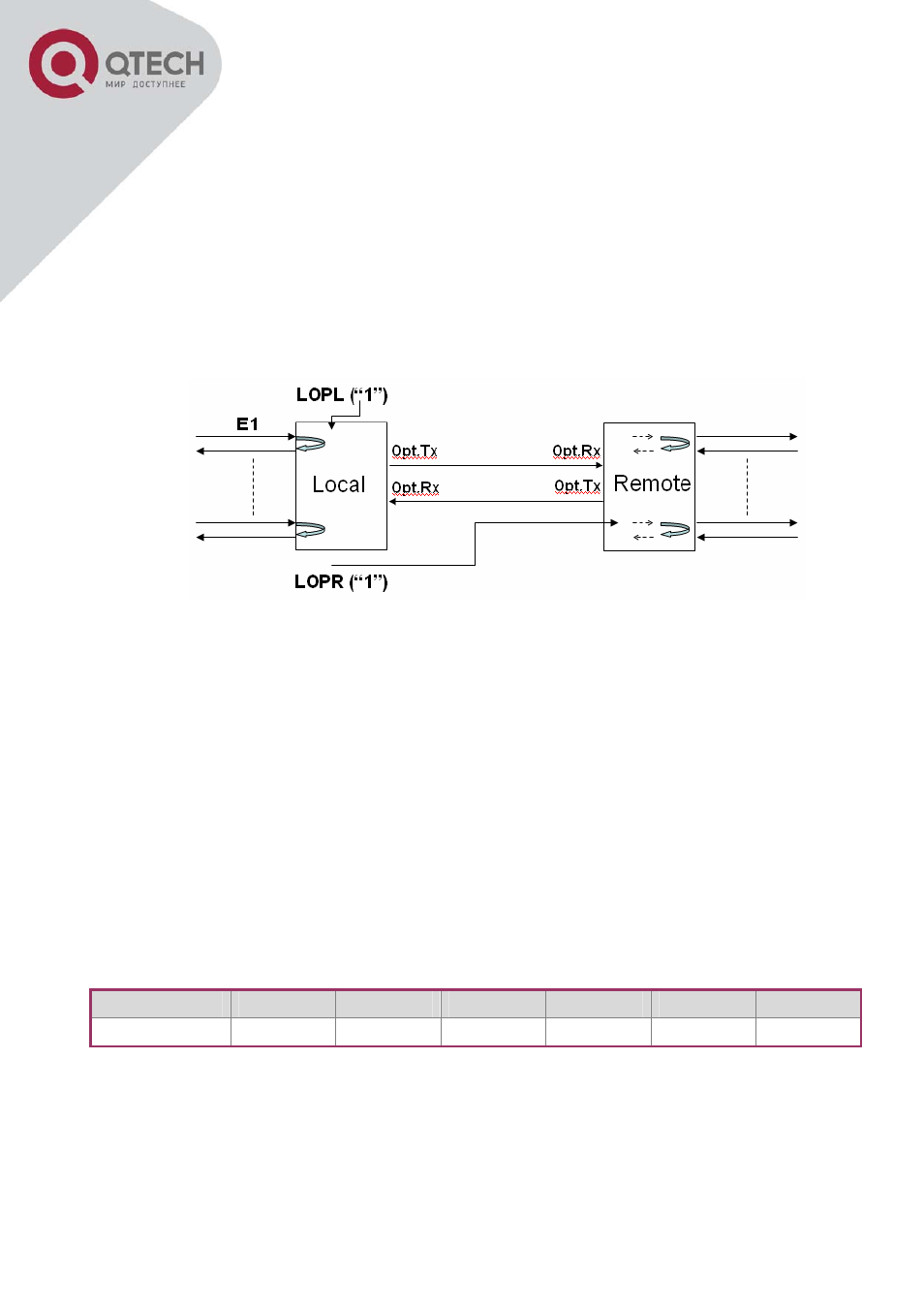

Рисунок 2 — Установка петель по потокам E1
ВНИМАНИЕ! В системе управления, переключателю LOPL соответствует установка RLB, а переклю-
чателю LOPR - LLB.
6.5. Последовательный порт управления с интерфейсом RS485
На передней панели мультиплексора QBM-S63SADH расположен разъём DB9 асинхронного последо-
вательного порта управления с интерфейсом RS485. Возможно управление мультиплексором QBM-
S63SADH через шину RS485.
ВНИМАНИЕ! Для подключения мультиплексора к интерфейсу RS232 компьютера необходим конвер-
тор RS232/RS485.
Таблица 3 — Назначение контактов интерфейса RS485 на разъёме DB9
№ контакта
5
6
7
8
9
Корпус
Назначение GND Rx- Rx+ Tx- Tx+ CGND
