Таблица 6 – Установка 75 или 120 Ом (по умолчанию 120 Ом).
Ω
1
2 3 4 5 6 7 8
75 Ом
ON ON
ON
OFF
ON
ON
ON
OFF
120 Ом
OFF OFF
OFF
ON
OFF
OFF
OFF
ON
КОЛОДКА SW3
Таблица 7 – Тип оптического интерфейса.
Состояние бит
Бит 1
Бит 2
Бит 3
Бит 4
ON
Тип оптического интерфейса
OFF
Внимание! Колодка DIP переключателей SW3 предназначена для установки типа оптиче-
ского интерфейса на этапе производства, и изменению не подлежит.
6. СЕТЕВОЕ УПРАЛЕНИЕ
Использование системы управления (СУ) QTECH с графическим интерфейсом (GUI), по-
зволяет осуществлять мониторинг мультиплексоров (как локального, так и удалённо-
го), получение сообщений (трапов) при сбоях, конфигурацию и реконфигурацию режимов
работы.
7. ИНСТАЛЛЯЦИЯ МУЛЬТИПЛЕКСОРА
7.1. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА RJ-45 ИНТЕРФЕЙСА E1

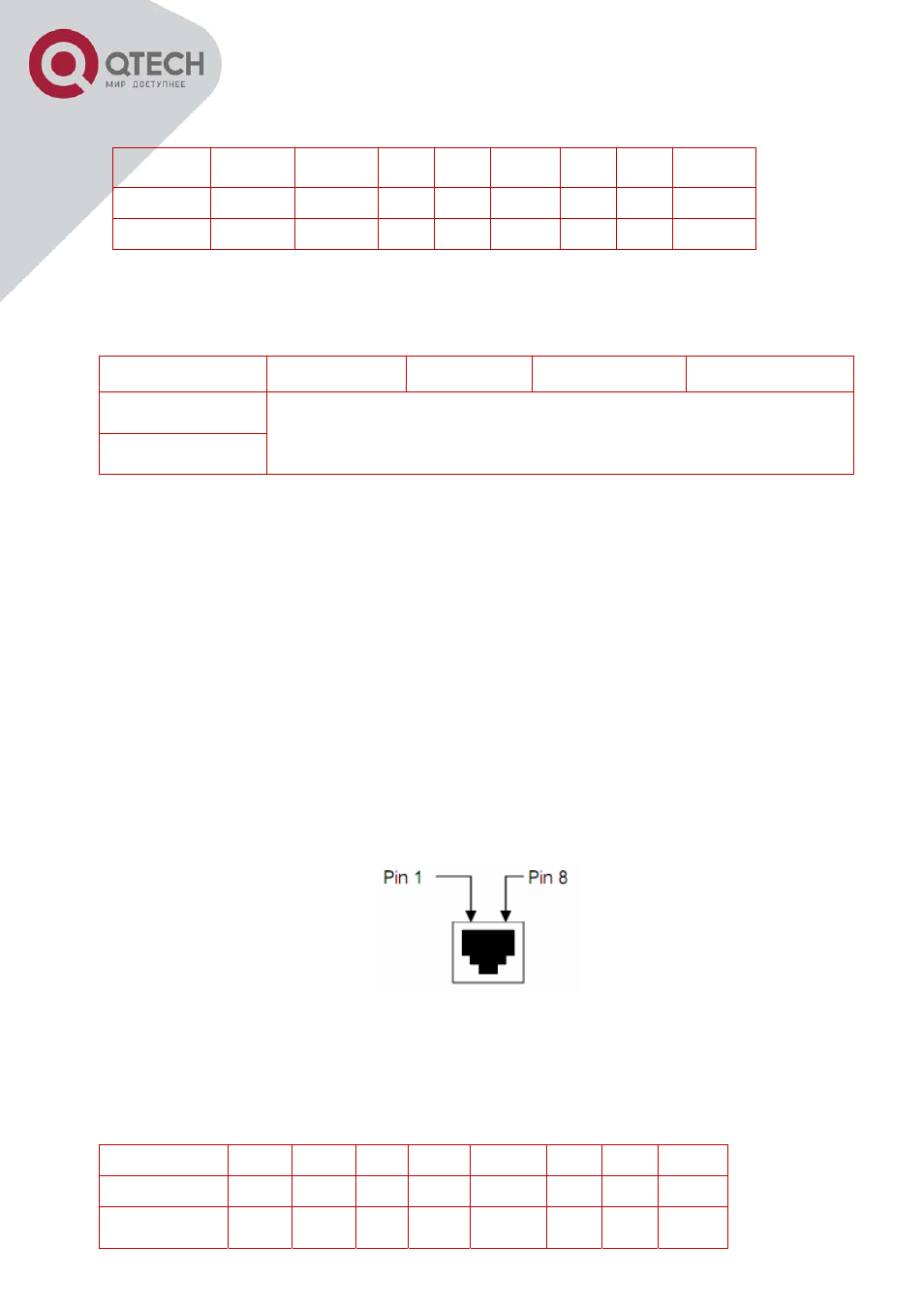

Рисунок 4 – Нумерация выводов на разъёме RJ-45.
Таблица 8 – назначение контактов интерфейса Е1 тип коннектора RJ-45.
№ контакта 1 2 3 4 5 6 7 8
Назначение Tx+
Tx-
Rx+
Rx+ Rx- Rx-
Tx+
Tx-
№ потока Е1 1 1 2 1 1 2 2 2
