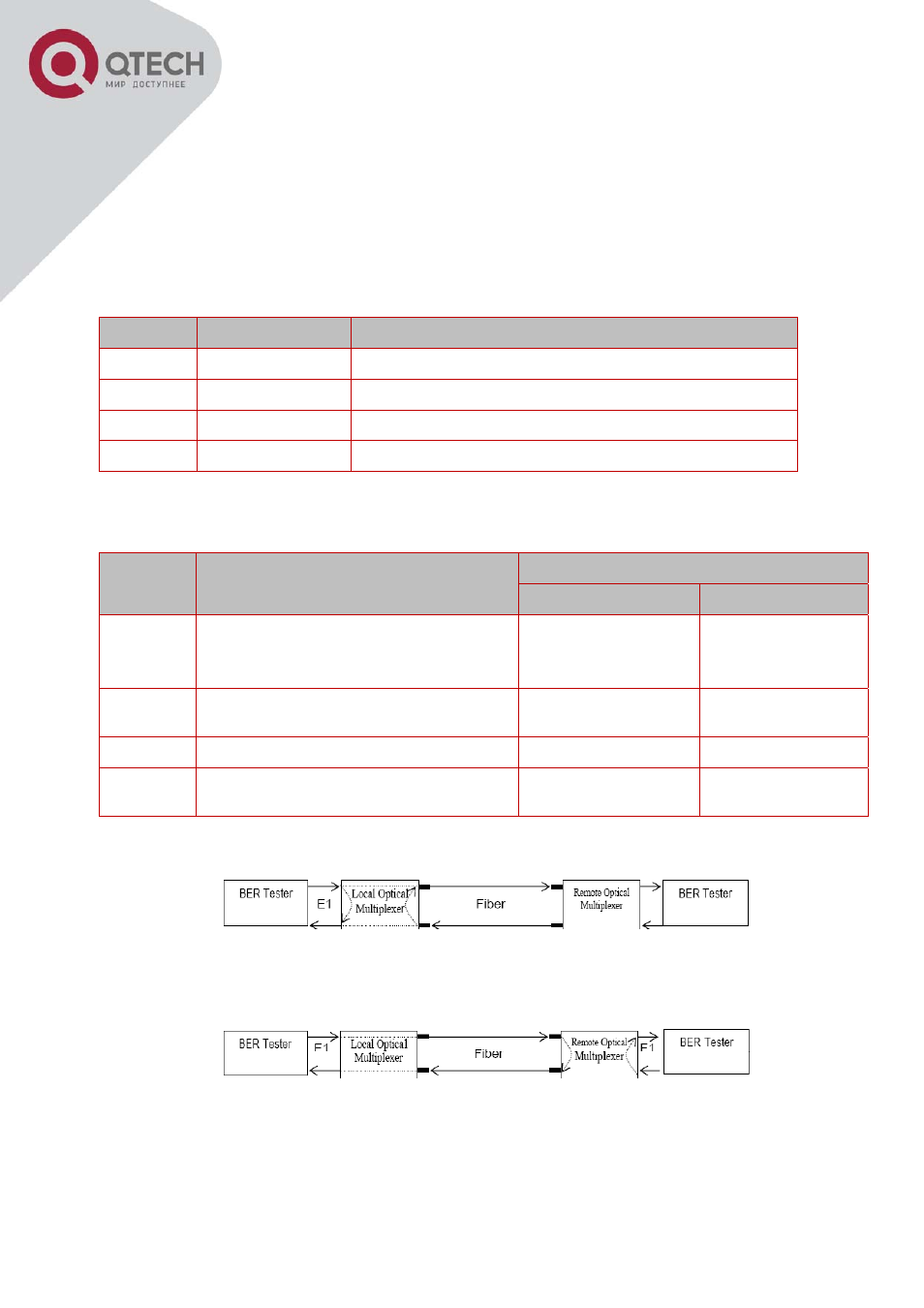

5. НАСТРОЙКА МУЛЬТИПЛЕКСОРА
5.1. НАЗНАЧЕНИЕ DIP ПЕРЕКЛЮЧАТЕЛЕЙ
КОЛОДКА SW5 (по умолчанию все переключатели в положении OFF)
Таблица 4 – Установка заворотов.
1 бит
2 бит
Описание
OFF OFF
Заворот не установлен
ON OFF
Заворот установлен по 1 потоку Е1
OFF ON
Заворот установлен по 2 потоку Е1
ON ON
Заворот установлен по обоим потокам Е1
Таблица 5 – Описание переключателя колодки SW5…
№ бита
Описание
Положение
ON
OFF
3
Выбор типа заворота
(активна при положении 1-го либо
2-го бита ON)
Локальная
(рисунок 2)
Удаленная
(рисунок 3)
4
Трансляция ошибки с порта на
порт (Fault-Pass-Through)
Разрешено
Запрещено
5~7
Зарезервировано -
OFF
8
Режим сетевого управления
Автоматическое
определение
Удалённо управ-
ляемый
Рисунок 2 – Локальный заворот.
Рисунок 3 – Удаленный заворот.
КОЛОДКА SW4
