6
3.6. ГАБАРИТЫ И ВЕС
Габариты: 50мм(Ш)х91мм(В)х172мм(Г)
Вес: 0,13 кг
4. ВНЕШНИЙ ВИД И ОПИСАНИЕ ИНДИКАЦИИ
4.1. ФРОНТАЛЬНАЯ ПАНЕЛЬ

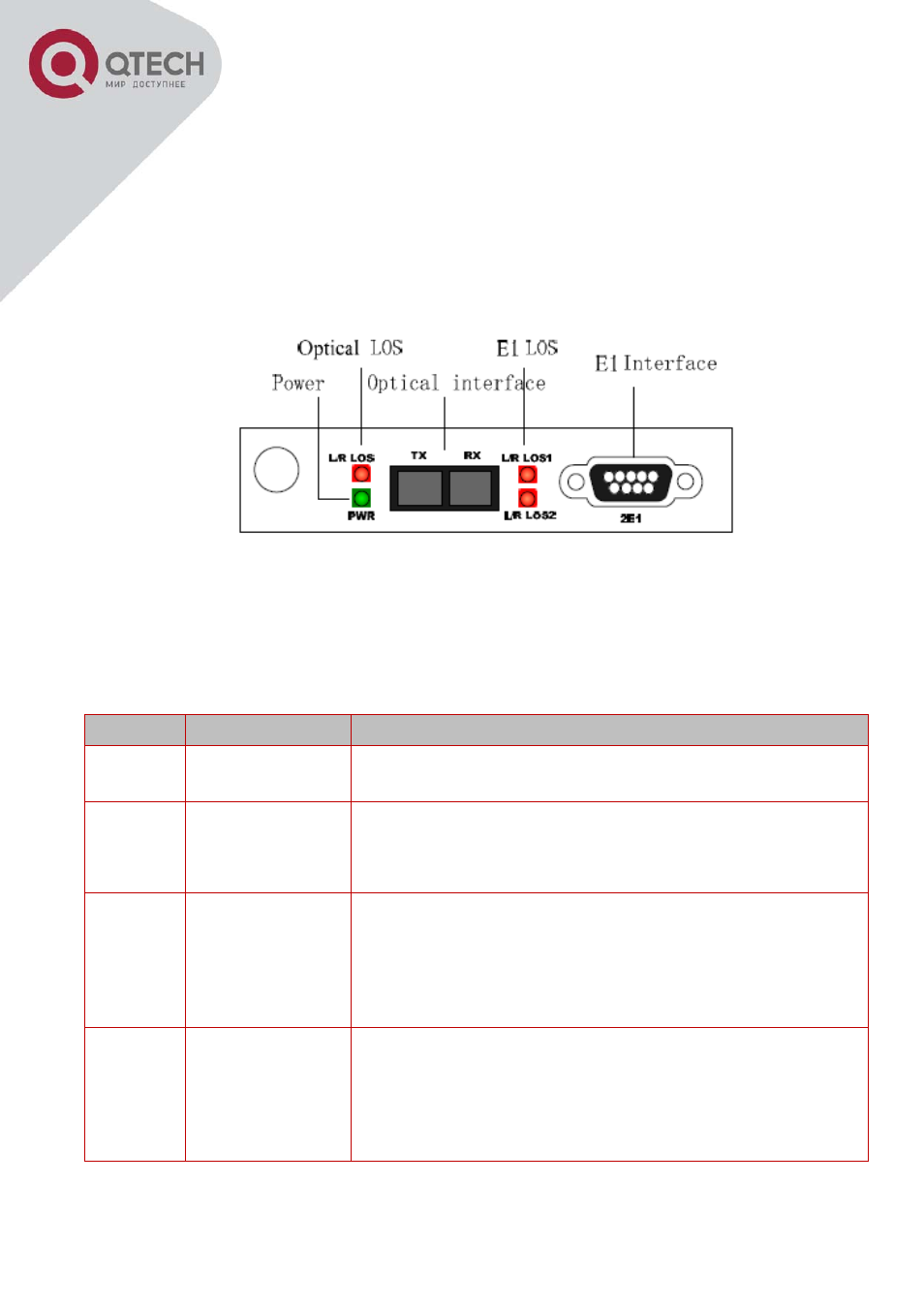

Рисунок 1 – Фронтальная панель мультиплексора с коннектором DB-9M.
4.2. СВЕТОДИОДНАЯ ИНДИКАЦИЯ
Таблица 3 – Описание индикации
Индикатор Цвет индикатора
Описание
PWR
Зеленый
Горит: Индикатор наличия питания;
Погашен: Отсутствие питания.
L/R
LOS
Красный
Горит: отсутствие сигнала на приёме оптического
интерфейса, локального мультиплексора;
Мигает: отсутствие сигнала на приёме оптического
интерфейса удалённого мультиплексора;
L/R
LOS1
Красный
Горит: отсутствие сигнала на приёме 1-го интерфейса
Е1, локального мультиплексора;
Мигает: отсутствие сигнала на приёме 1-го интерфейса
Е1, удалённого мультиплексора;
Погашен: Нормальное состояние интерфейсов Е1 обоих
мультиплексоров.
L/R
LOS2
Красный
Горит: отсутствие сигнала на приёме 2-го интерфейса
Е1, локального мультиплексора;
Мигает: отсутствие сигнала на приёме 2-го интерфейса
Е1, удалённого мультиплексора;
Погашен: Нормальное состояние интерфейсов Е1 обоих
мультиплексоров.
