13
Нач
ало
работ
ы
Начало работы
*В следующем описании, термин “телевизор” может заменяться терминами “монитор” или “проектор”.
*Перед использованием устройства его необходимо подключить к телевизору и/или усилителю.
• Не подключайте сетевой шнур, пока не завершены все остальные подключения.
• Так как разные устройства имеют разные обозначения разъемов, внимательно прочитайте инструкции, прилагаемые
к аппаратуре, которую вы собираетесь подключать.
Вы можете использовать устройство, просто подключив его к телевизору. Для того, чтобы улучшить качество звука,
подключите аудиовыходы к дополнительной аудиоаппаратуре. (См. следующие страницы.)

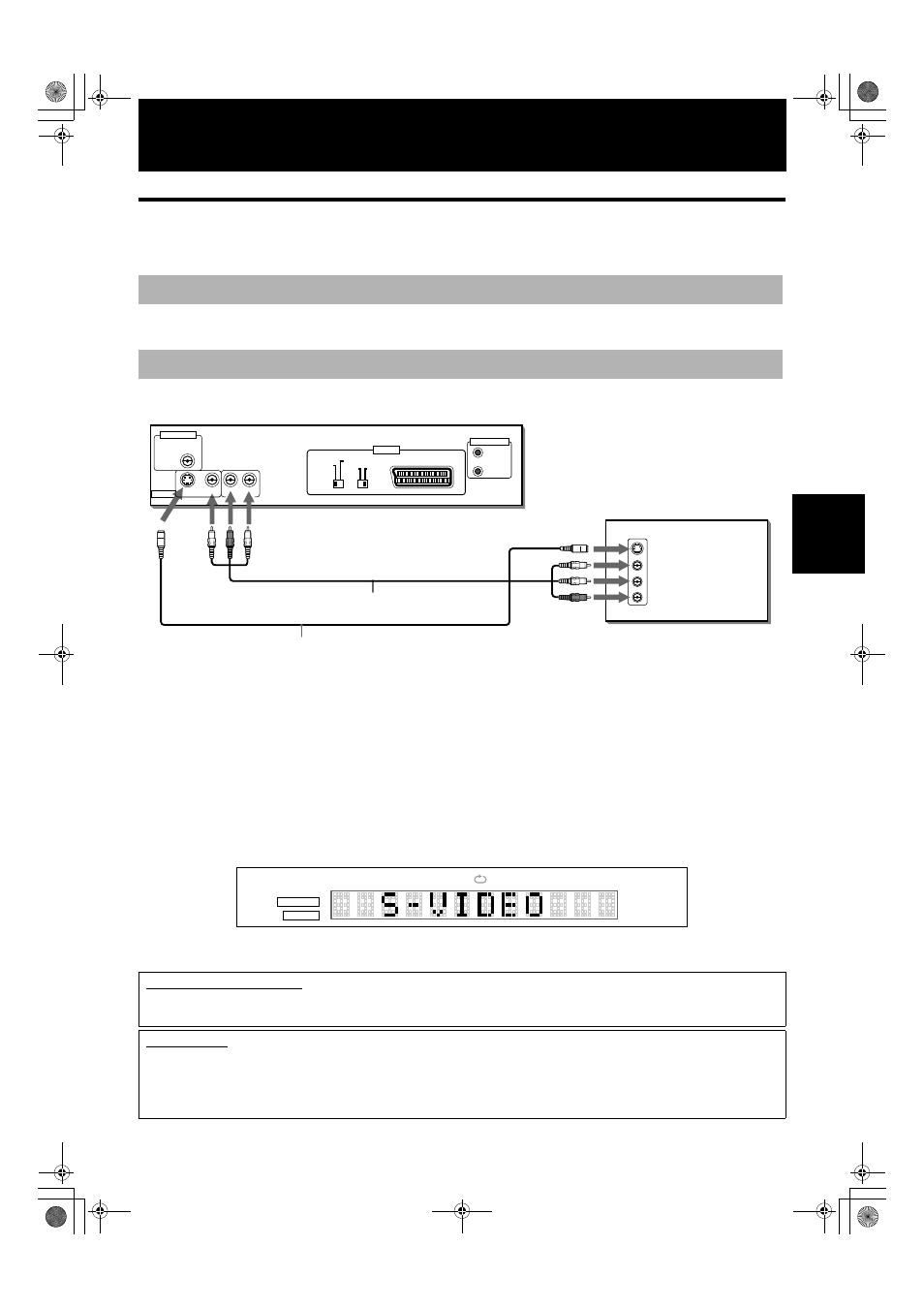

Подключите устройство к телевизору, оборудованному стереофоническими аудиовходами и входными
видеоразъемами, используя прилагаемые аудио/видеокабели.
• Если ваш телевизор имеет только монофонический аудиовход, то вам необходимо использовать дополнительный
аудиокабель, который преобразует стереофонический аудиовыход в монофонический.
• Если в вашем телевизоре имеется вход S-VIDEO, то в дополнение к (стандартному) видеокабелю для получения
лучшего качества изображения его следует соединить с выходом S-VIDEO данного устройства посредством S-VIDEO
кабеля (поставляется отдельно).
S-VIDEO VIDEO
Для подключения телевизора вы можете одновременно использовать либо выход S-VIDEO, либо выход VIDEO.
При использовании разъема S-VIDEO или VIDEO, установите переключатель VIDEO OUT SELECT (S-VIDEO AND
VIDEO/RGB), расположенный на задней панели, в позицию “S-VIDEO AND VIDEO”. После этого в окне дисплея на
несколько секунд появится надпись “S-VIDEO”. Примечание: состояние этих выходов не зависит от положения
переключателя Y/C-COMP./RGB.
Примечание: следует изменять позицию переключателя только тогда, когда устройство находится в режиме останова,
или когда питание устройства выключено. В противном случае изменение позиции переключателя не влияет на работу
устройства.
Перед тем, как производить какие-либо подключения
Подключение телевизора
ВАЖНАЯ ИНФОРМАЦИЯ
Для подключения телевизора вы можете использовать выход S-video, либо выход RGB разъема SCART. При
использовании выхода S-video для подключения телевизора разъем SCART (VIDEO OUT-AV) использоваться не должен.
• VIDEO OUT .
VIDEO OUT
.
• PAL. NTSC.
VIDEO
AUDIO
RIGHT
LEFT
S-VIDEO
IN
AV COMPU LINK
VIDEO OUT
Y/C
S-VIDEO
AND
VIDEO
AV
PCM / STREAM
COAXIAL
AUDIO OUT
S-VIDEO VIDEO RIGHT LEFT VIDEO OUT
DIGITAL OUT
COMP./RGB
RGB
Устройство
Желтый Белый
Красный
Кабель S-video
(не входит в комплект)
Аудио/видеокабель
(входит в комплект)
Желтый
Белый
Красный
TV
VCDVD TITLE TRACK CHAP A-B 1
PROGRAM
RANDOM
GROUP
(Окно дисплея)
