Начало работы
14
На
чало
р
аб
о
ты
Вы можете использовать устройство, просто подключив его к телевизору 21-контактным кабелем SCART. Для того
чтобы прослушивать звуковое сопровождение с лучшим качеством, подключите аудиовыход к аудиоаппаратуре.
Правильно установите переключатель COMP./RGB-Y/C в соответствии с вашим телевизором.
• Если телевизор воспринимает только композитный видеосигнал, установите переключатель в положение
“COMP./RGB”. Кроме того, в то же время необходимо установить RGB/S-VIDEO AND VIDEO в позицию “S-VIDEO AND
VIDEO”. После этого в окне дисплея на несколько секунд появится надпись “S-VIDEO”. (См. стр. 13.)
• Если телевизор воспринимает сигналы Y/C, установите переключатель в положение “Y/C” для того, чтобы получить
лучшее качество изображения. Кроме того, в то же время необходимо установить переключатель RGB/S-VIDEO
AND VIDEO в позицию “S-VIDEO AND VIDEO”. После этого в окне дисплея на несколько секунд появится надпись
“S-VIDEO”. (См. стр. 13.)
• Если телевизор воспринимает только сигнал RGB, установите переключатель в положение “COMP./RGB”. Кроме того,
в то же время необходимо установить переключатель RGB/S-VIDEO AND VIDEO в позицию “S-VIDEO AND VIDEO”.
После этого в окне дисплея на несколько секунд появится надпись “RGB”.
Примечание: следует изменять позицию переключателя только тогда, когда устройство находится в режиме останова,
или когда питание устройства выключено. В противном случае изменение позиции переключателя не влияет на работу
устройства.

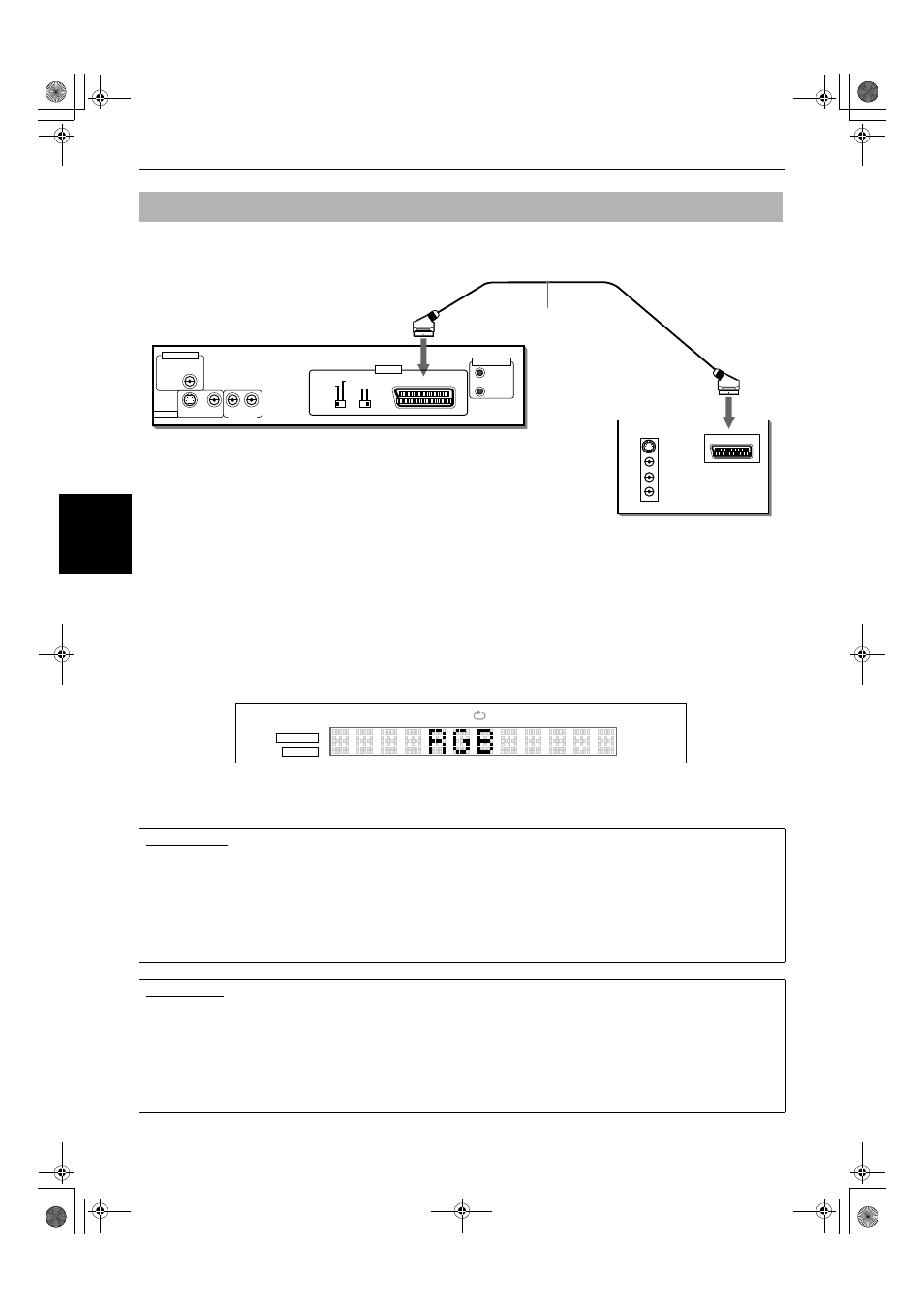

Подключение к телевизору с помощью разъема SCART
• NTSC. PAL.
• RGB, S-VIDEO
.
• VIDEO OUT SELECT, ,
. 7 7 7 7. ,
.
!
Прежде чем использовать устройство необходимо установить переключатели в правильную позицию.
При возникновении следующих неполадок:
• .
• .
• .
установите переключатель в другую позицию в соответствии с инструкциями, приведенными в разделах
“Подключение к телевизору” и “Подключение к телевизору с помощью кабеля SCART”.
VIDEO
AUDIO
RIGHT
LEFT
IN
S-VIDEO
IN
AV
VIDEO OUT
Y/C
S-VIDEO
AND
VIDEO
AV
PCM / STREAM
COAXIAL
AUDIO OUT
S-VIDEO VIDEO RIGHT LEFT VIDEO OUT
DIGITAL OUT
AV COMPU LINK
COMP./RGB
RGB
Устройство
TV
Кабель SCART
(не входит в комплект)
VCDVD TITLE TRACK CHAP A-B 1
PROGRAM
RANDOM
GROUP
(Окно дисплея)
