Левая панель, Основные операции – Инструкция по эксплуатации Panasonic AG-HMC84ER
Страница 21
21
Основные операции

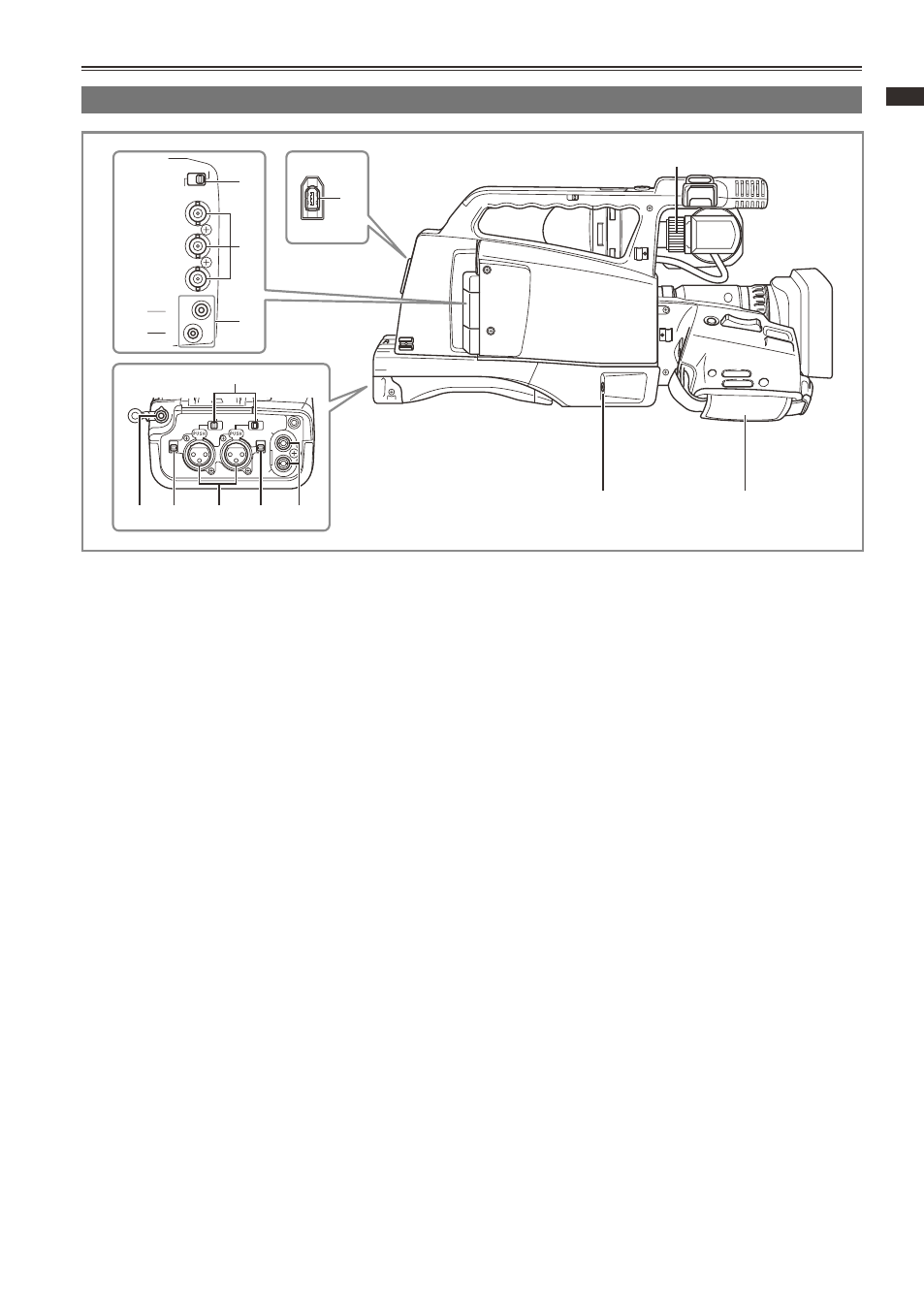

Левая панель
ON
LINE
MIC
LINE
MIC
OFF
OFF
AUDIO
IN
AUDIO
OUT
MIC+48V
ON
MIC+48V
CH 1
CH 2
CH 2
CH 1
VIDEO
COMPONENT
OUTPUT
CAMREMOTE
ZOOM
S/S
FOCUS
IRIS
Y/
VIDEO
P
B
P
R
58
54
57
56
56
55
60
61
50
53
51
52
59
50 Переключатель OUTPUT
(стр. 52, 89, часть 2)
51 Видеоразъемы VIDEO (BNC)/COMPONENT
OUT (Y/P
B
/P
R
) разъем (BNC)
(стр. 52, 89, часть 2)
52 Разъемы CAM REMOTE
*
FOCUS/IRIS (мини-разъем 3,5 мм)
С помощью пульта ДУ вы можете управлять
такими функциями, как FOCUS и IRIS
(диафрагма). Управление IRIS (диафрагмой)
осуществляется за счет настройки
переключателя GAIN, который можно
перевести в режим настройки по умолчанию.
ZOOM S/S (супермини-разъем 2,5 мм)
С помощью пульта ДУ вы можете управлять
такими функциями, как трансфокация и
начало/окончание записи.
53 DV-разъем (стр. 88, часть 2)
54 Переключатель для выбора аудиовхода
(стр. 19, 69, часть 2)
55 Разъем для наушников
(стр. 50, 86, часть 2)
56 Переключатель MIC + 48 V ON/OFF
(стр. 19, 69, часть 2)
57 XLR-разъем входа (CH1/CH2)
(стр. 19, 69, часть 2)
58 Разъем AUDIO OUT (CH1/CH2)
(стр. 52, 87, 89, часть 2)
59 Кольцо фиксации положения справа или
слева (стр. 31)
60 Разъем EXT MIC (стр. 50, 86, часть 2)
61 Наручный ремень (стр. 26)
*
Не пытайтесь подключить никакое другое
оборудование, кроме пульта ДУ к разъему,
предназначенному для него. В противном
случае это может привести к изменению
цветовой палитры изображения и сместить
изображение за рамки фокуса.
