Страница 20
20
Основные операции
Описание компонентов (продолжение)

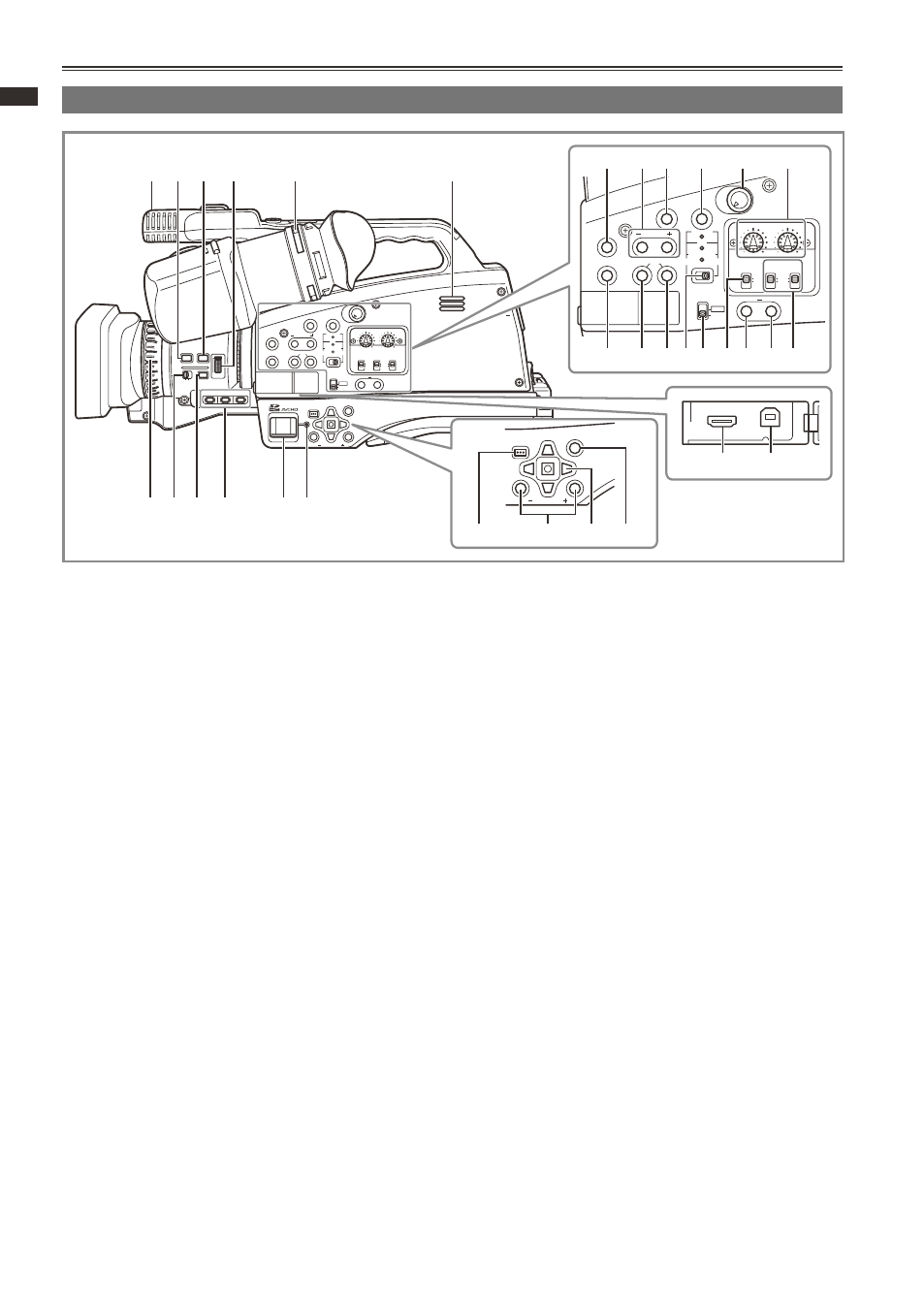

Правая панель
MONITOR
DV
PHONE
AUDIO LEVEL
CH1
CH2
MODE
CAMERA
PHOTO IN
DV
AVCHD
AUDIO SELECT
COUNTER
RESET/ TC SET
AUDIO IN
CH1
AUTO
MAN
FRONT
REAR
CH2
REC
SPEED SEL
ZEBRA
BARS
DISP / MODE CHK
FOCUS ZOOM/
IRIS
WHITE
BAL
USER 1
USER 2
USER 3
AUTO/
MANUAL
SHUTTER
IRIS
FOCUS
FOCUS ASSIST
PB
OIS
PAGE / ADV
FUNC / EXEC
MENU
ENTER
AUTO
MANUAL
PUSH
MONITOR
AUDIO LEVEL
CH1
CH2
MODE
CAMERA
PHOTO IN
DV
AVCHD
AUDIO SELECT
COUNTER
RESET/ TC SET
AUDIO IN
CH1
AUTO
MAN
FRONT
REAR
CH2
REC
SPEED SEL
ZEBRA
BARS
DISP / MODE CHK
SHUTTER
PB
OIS
AUTO
MANUAL
PAGE / ADV
FUNC / EXEC
MENU
ENTER
29
31
30
32
33
34
35 36 37 39
42
41
43
38
40
24 25
23
26
27 28
46
47
49
48
17
21
18 19
22
20
44
45
17 Встроенный микрофон
18 Кнопка FOCUS ASSIST (стр. 6, 55, часть 2)
19 Кнопка FOCUS (стр. 5, 54, часть 2)
20 Регулятор IRIS (стр. 6, 55, часть 2)
21 Регулятор диоптрий (стр. 31)
22 Динамики
23 Кольцо фокусировки (стр. 5, 54, часть 2)
24 Переключатель RING (стр. 5, 54, часть 2)
25 Кнопка WHITE BAL (стр. 7, 56, часть 2)
26 Кнопка USER1–3 (стр. 12, 61, 106, часть 2)
27 Крышка для карты памяти (стр. 35)
28 Лампочка доступа (стр. 35)
29 Кнопка SHUTTER (стр. 15, 65, часть 2)
30 Кнопка SPEED SEL -/+
(стр. 15, 65, часть 2)
31 Кнопка OIS (стр. 11, 60, часть 2)
32 Кнопка выбора MODE
(стр. 30, 31, 40, 42, 90 часть 2)
33 Ручки управления MONITOR LEVEL
(стр. 42, часть 2)
34 Ручки управления AUDIO LEVEL
(стр. 20, 70, часть 2)
35 Кнопка DISP/MODE CHK
(стр. 11, 60, часть 2)
36 Кнопка BARS (стр. 12, 61, часть 2)
37 Кнопка ZEBRA (стр. 10, 59, часть 2)
38 Переключатель MODE (стр. 36)
39 Переключатель AUTO/MANUAL
(стр. 36, 5, 54, часть 2)
40 Переключатель AUDIO SELECT
(стр. 20, 70, часть 2)
41 Кнопка COUNTER (стр. 25, 73, часть 2)
42 Кнопка RESET/TC SET
(стр. 25, 73, часть 2)
43 Переключатель AUDIO IN CH1/CH2
(стр. 18, 68, часть 2)
44 HDMI-разъем (стр. 52, часть 2)
45 Разъем USB2.0 (стр. 51, часть 2)
46 Кнопка MENU (стр. 39)
47 Кнопка PAGE/ADV -/+ (стр. 35, 37, часть 2)
48 Кнопка курсора (стр. 30)
49 Кнопка FUNC/EXEC (стр. 40)
