78
11 Приложение
VEGAPULS 61 • 4 … 20 mA/HART - двухпроводный
36499-R
U-121123
Корпус из нержавеющей стали со степенью защиты IP 66/IP 68, 1 bar
117 mm (4.61"
)
~ 103 mm
(4.06")
ø 77 mm
(3.03")
120 mm (4.72"
)
~ 105 mm (4.13")
ø 84 mm
(3.31")
~ 93 mm
(3.66")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
M20x1,5
3
M20x1,5/
½ NPT
M16x1,5
2
1

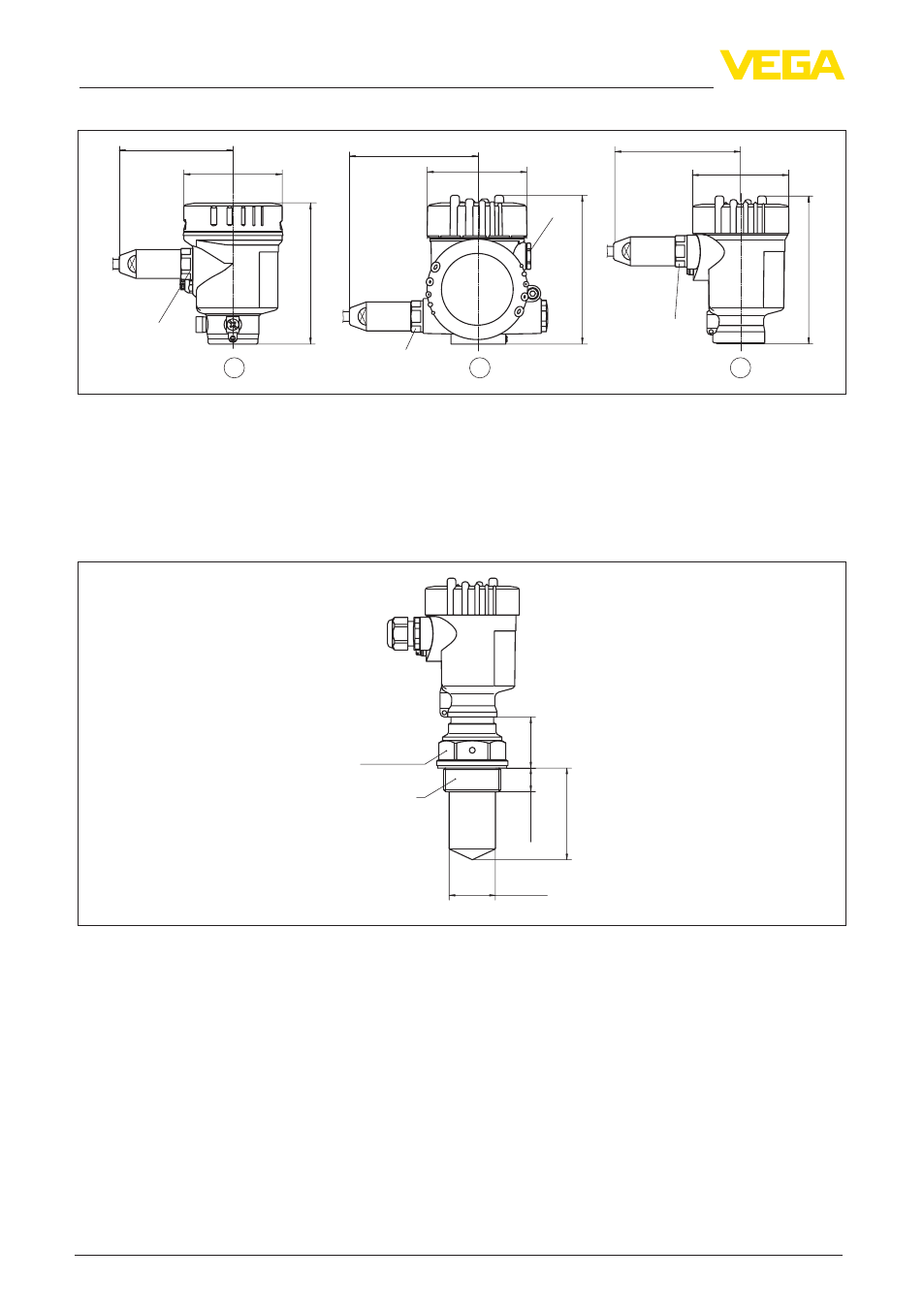

Рис. 63: Корпуса в исполнении IP 66/IP 68 (1 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение (электрополированный)
2 Однокамерное исполнение (точное литье)
2 Двухкамерное исполнение (точное литье)
VEGAPULS 61, резьбовое исполнение
SW 50 mm
(1.97")
43 mm (1.69"
)
20 mm (0.79"
)
78 mm (3.07"
)
ø 39 mm
(1.54")
G1½A / 1½ NPT
Рис. 64: VEGAPULS 61, резьбовое исполнение G1½ и 1½ NPT
