5 Подключение к источнику питания
VEGAPULS 61 • 4 … 20 mA/HART - двухпроводный
36499-R
U-121123
Контактный штырек Цвет соединительно-
го кабеля в датчике
Клемма блока элек-
троники
Pin 3
Голубой
7
Pin 4
Черный
8
5.6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2

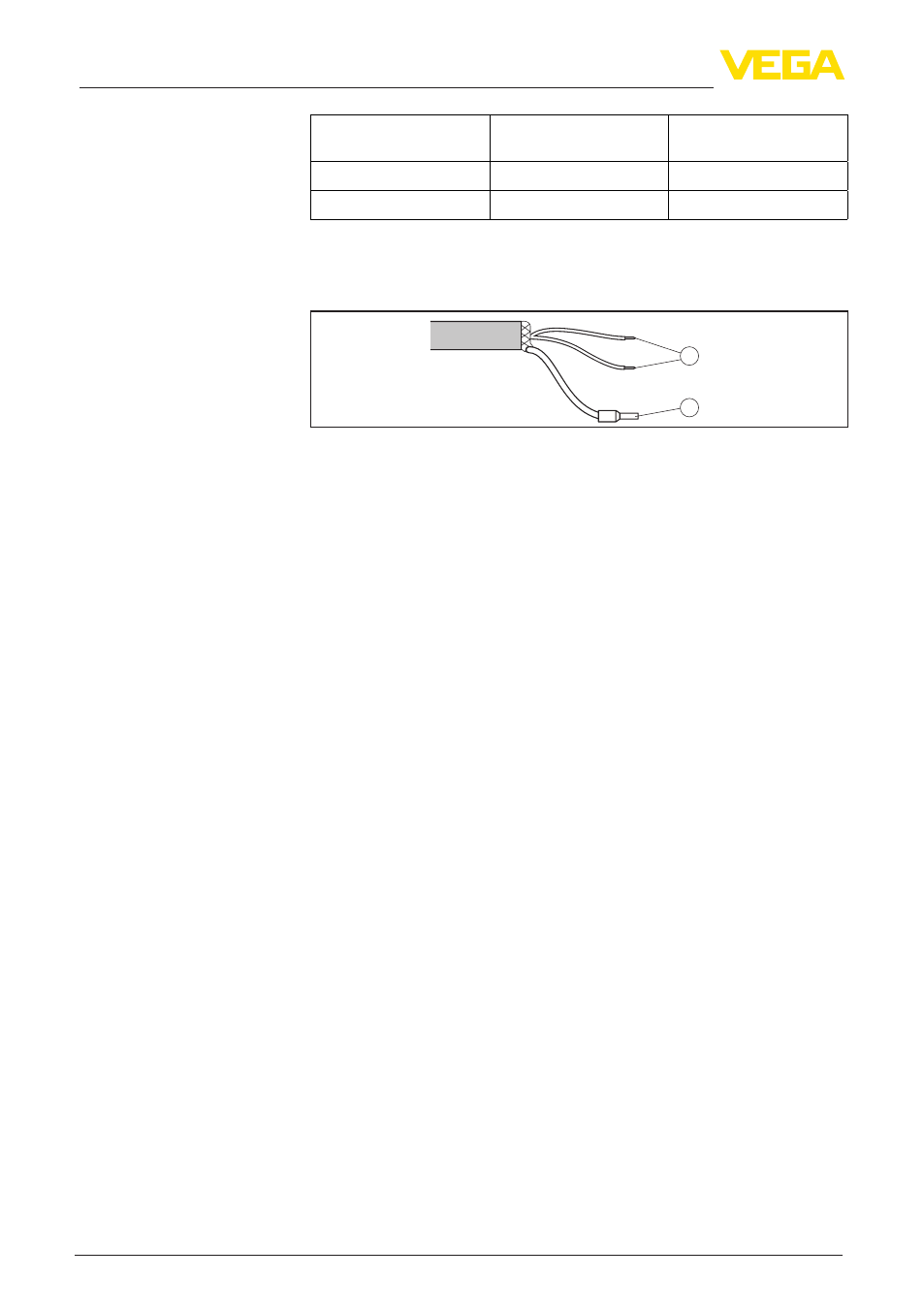

Рис. 32: Назначение проводов постоянно подключенного соединительного
кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе форми-
рования сигнала
2 Экранирование
5.7 Фаза включения
После подключения к источнику питания или после восстанов-
ления напряжения в течение прибл. 30 секунд выполняется
самопроверка устройства:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии аппаратного и программ-
ного обеспечения, обозначения места измерения (на дисплее
или ПК)
•
Индикация сообщения о статусе "F 105 Идет поиск измерен-
ного значения" на дисплее или ПК
•
Кратковременный скачок выходного сигнала до установлен-
ного токового значения отказа
Как только будет найдено действительное измеренное значе-
ние, на линии сигнала выдается соответствующий ток (значение
тока соответствует текущему уровню и уже выполненным уста-
новкам, например заводской установке).
Назначение прово-
дов соединительного
кабеля
