4 Монтаж
VEGAPULS 61 • 4 … 20 mA/HART - двухпроводный
36499-R
U-121123

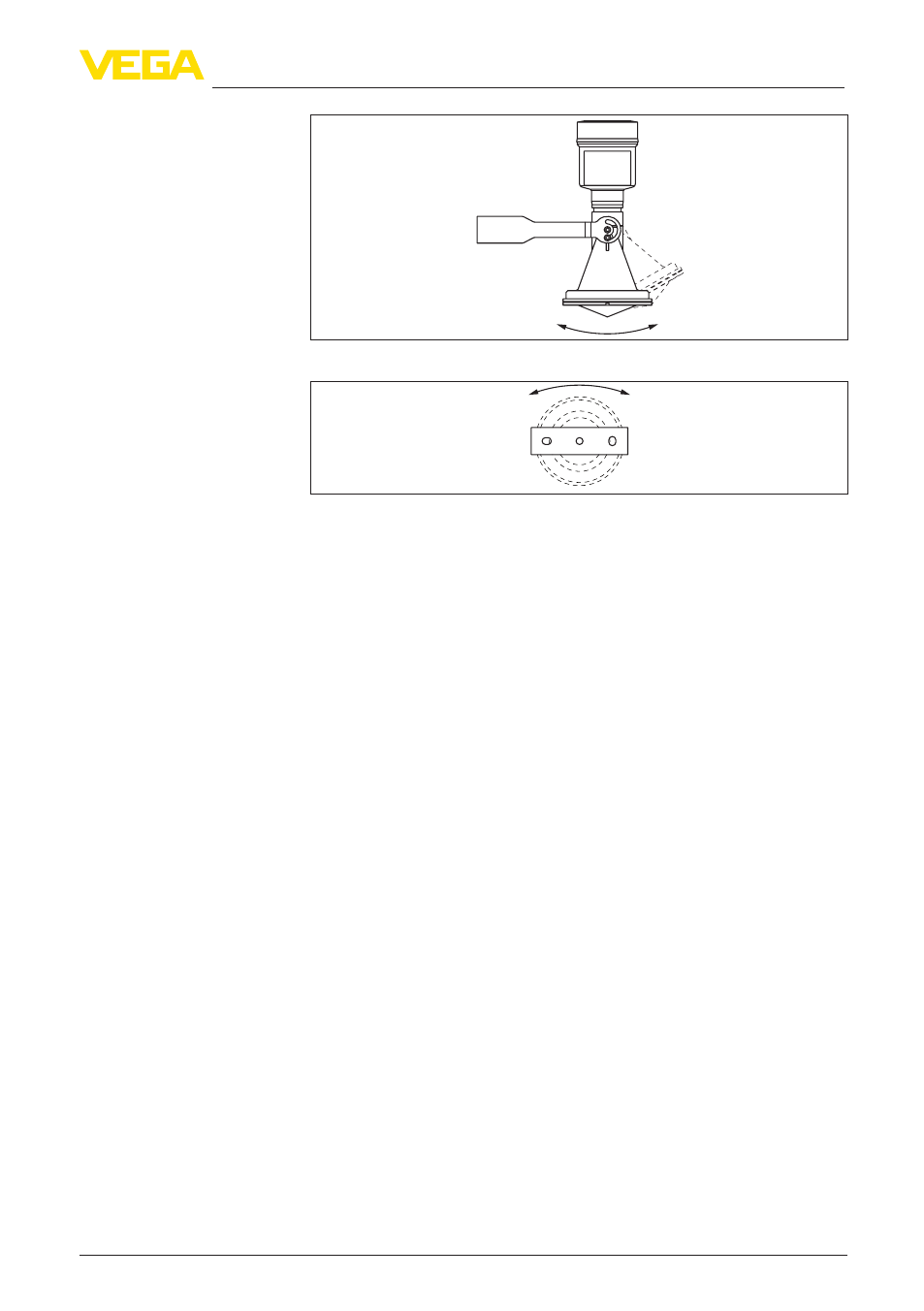

Рис. 6: Установка угла наклона
Рис. 7: При креплении поворачивать в центре
4.4 Указания по монтажу
Для плотного монтажа исполнения с пластиковой рупорной
антенной и накидным или адаптерным фланцем выполнить
следующее:
1. Использовать подходящее плоское уплотнение, например из
EPDM, с твердостью по Шору 25 или 50
2. Число винтов фланца соответствует числу отверстий во
фланце
3. Все винты затянуть с моментом, указанным в технических
данных
Излучаемые датчиком радарные импульсы являются электро-
магнитными волнами. Плоскость поляризации определяется
направлением электрической составляющей. Поворачивая при-
бор на присоединительном фланце или в резьбовом патрубке,
можно за счет положения плоскости поляризации добиться
заметного уменьшения влияния ложных эхосигналов.
Плоскость поляризации обозначена метками на присоединении
прибора.
Плотный монтаж
пластиковой рупорной
антенны
Плоскость поляризации
