11 Приложение
VEGAPULS WL 61 • 4 … 20 mA/HART - двухпроводный
38061-R
U-121123
VEGAPULS WL 61, исполнение с адаптерным фланцем
2
1
15 mm (0.59"
)
138 mm (5.43"
)
31 mm (1.22"
)
20 mm (0.79"
)
8 mm (0.32"
)
ø 98 mm (3.86")

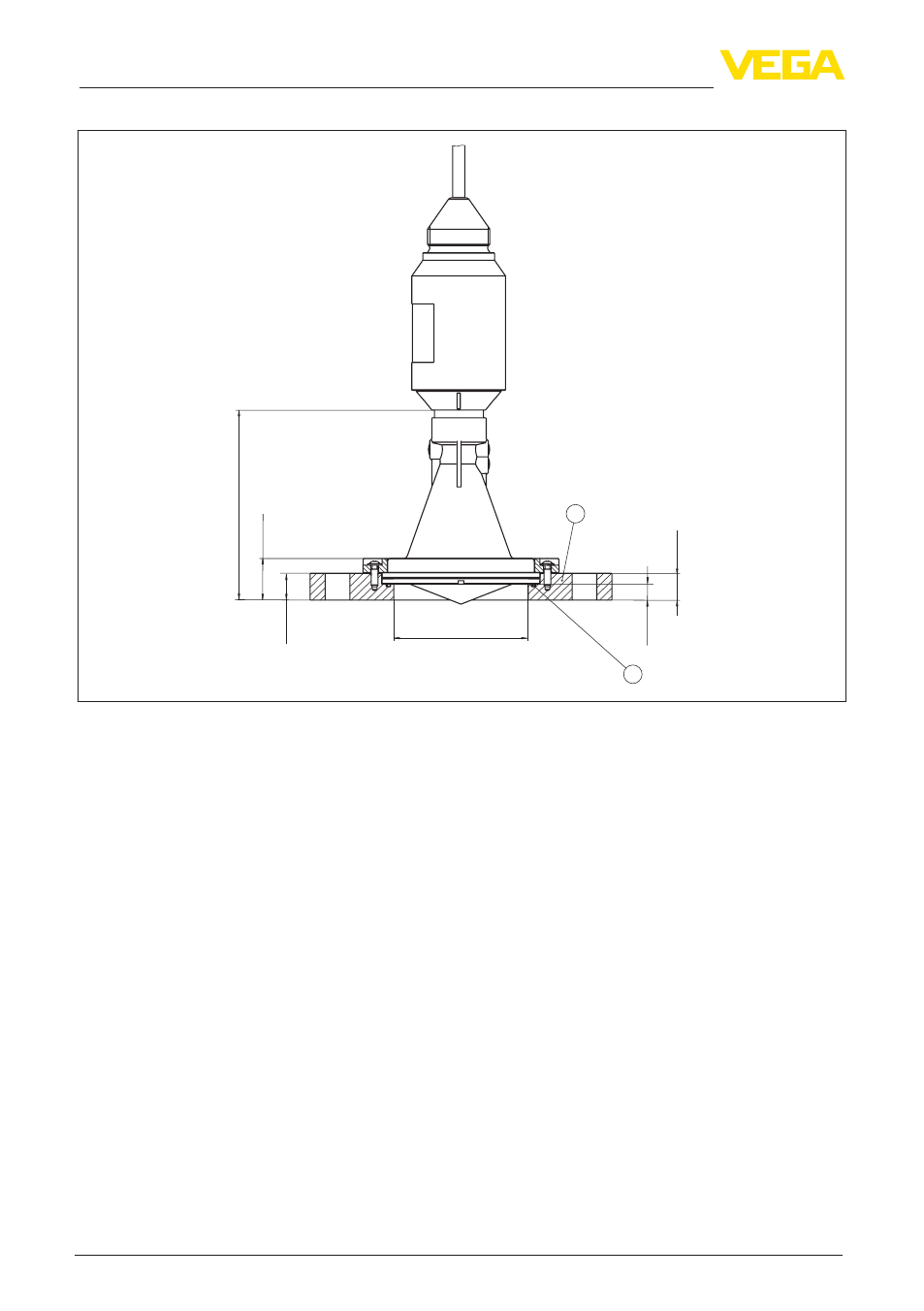

Рис. 51: VEGAPULS WL 61, адаптерный фланец DN 100/4"/JIS 100 или DN 150/6"/JIS 150
1 Адаптерный фланец
2 Уплотнение
