4 Монтаж
VEGAPULS WL 61 • 4 … 20 mA/HART - двухпроводный
38061-R
U-121123
4 Монтаж
4.1 Общие указания
Части устройства, контактирующие с измеряемой средой, а
именно: активная при измерении часть, уплотнение и присоеди-
нение - должны быть применимы при данных условиях процесса.
Необходимо учитывать давление процесса, температуру про-
цесса и химические свойства среды.
Соответствующие данные см. в гл. "Технические данные" или на
типовом шильдике.
4.2 Варианты монтажа
Самый простой монтаж прибора выполняется посредством на-
тяжного зажима. Для компенсации натяжения в соединительном
кабеле имеется трос из кевлара.
При этом следует учитывать, что для исключения ошибок изме-
рения датчик не должен качаться.
> 200 mm
(7.87")

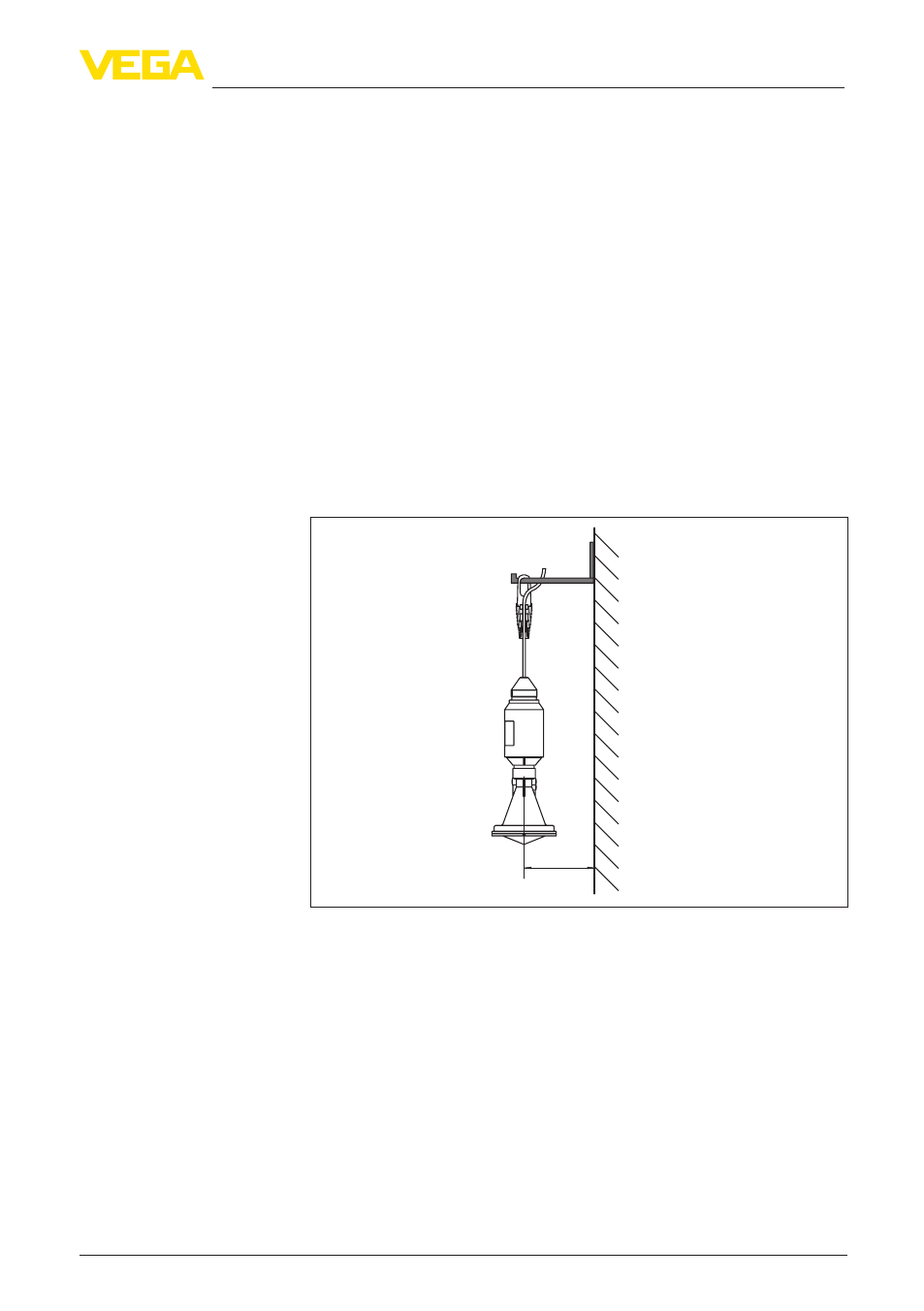

Рис. 5: Монтаж посредством натяжного зажима
Для жесткого монтажа рекомендуется монтажный уголок с
отверстием под резьбу G1½, например, из принадлежностей
VEGA. Крепление датчика в кронштейне обеспечивается с по-
мощью пластиковой контргайки G1½. Расстояние от стены см. в
гл. "Указания по монтажу".
Применимость при дан-
ных условиях процесса
Натяжной зажим
Монтажный уголок
