6 Пуск в эксплуатацию с VEGADIS 62
VEGAPULS WL 61 • 4 … 20 mA/HART - двухпроводный
38061-R
U-121123
6 Пуск в эксплуатацию с VEGADIS 62
6.1 Подключение
Устройство VEGADIS 62 предназначено для индикации и на-
стройки без вспомогательного питания. Устройство подключает-
ся последовательно в токовую цепь 4 … 20 mA/HART.
Параметрирование датчика осуществляется через протокол
HART. Во время параметрирования VEGADIS 62 работает как
вторичный старший по отношению к датчику.
~
=
1
2
4
3

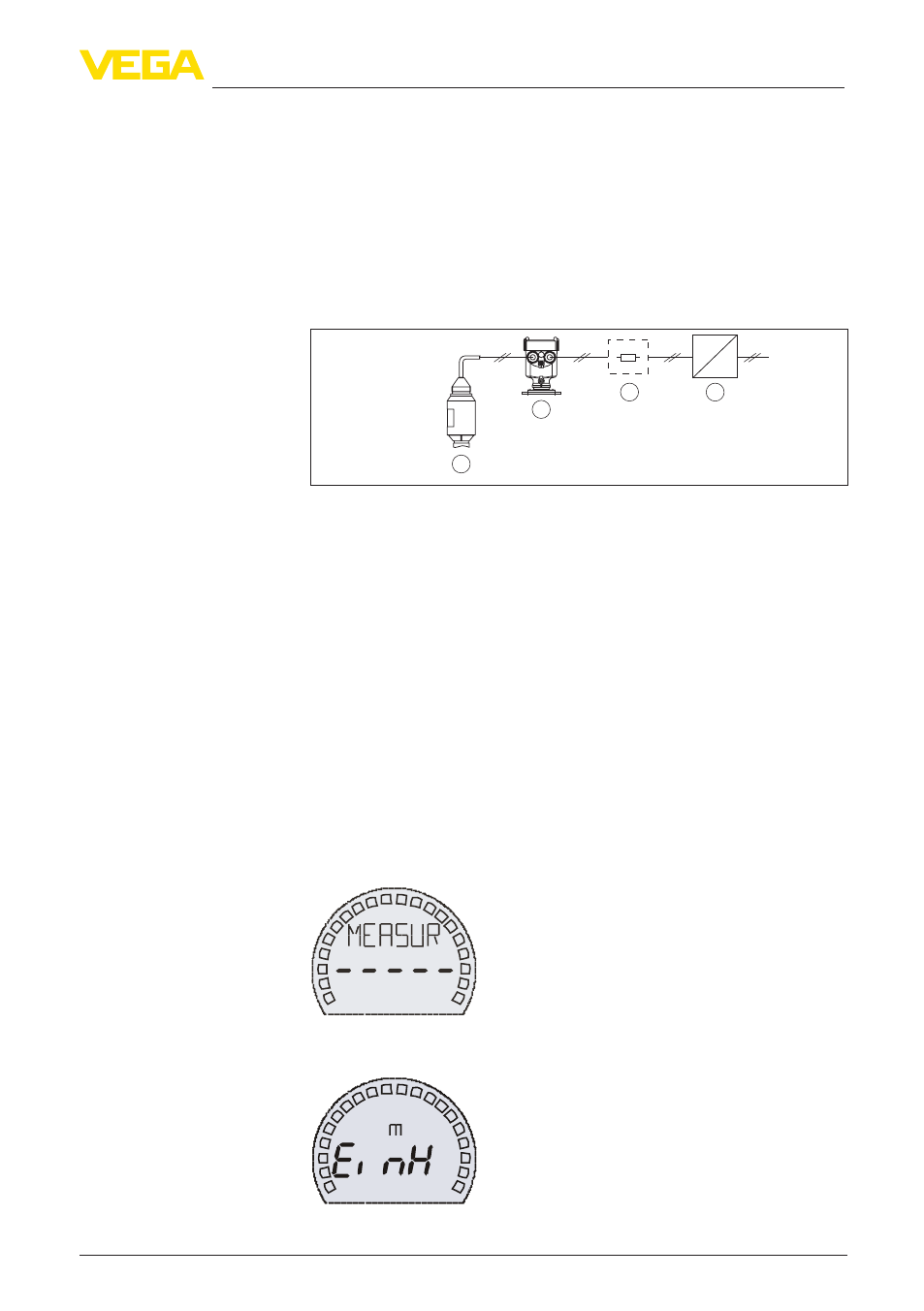

Рис. 24: Подключение VEGADIS 62 к датчику
1 Датчик
2 VEGADIS 62
3 Сопротивление HART > 150 Ом (требуется при низкоомном питании)
4 Питание/Формирование сигнала
Имеются следующие функции настройки подключенного датчи-
ка HART:
•
Установка Min./Max.
•
Установка нуля/диапазона
•
Демпфирование
6.2 Установка датчика
Установка Min./Max.выполняется в следующем порядке:
1. Для перехода в операционное меню нажать "OK".
2. Выбрать подменю "MEASURE" и подтвердить нажатием
"OK".
3. Перейти к меню "UNIT". Будут показаны единицы датчика,
например "m".
