Преобразователь давления D80
73
Запуск в работу

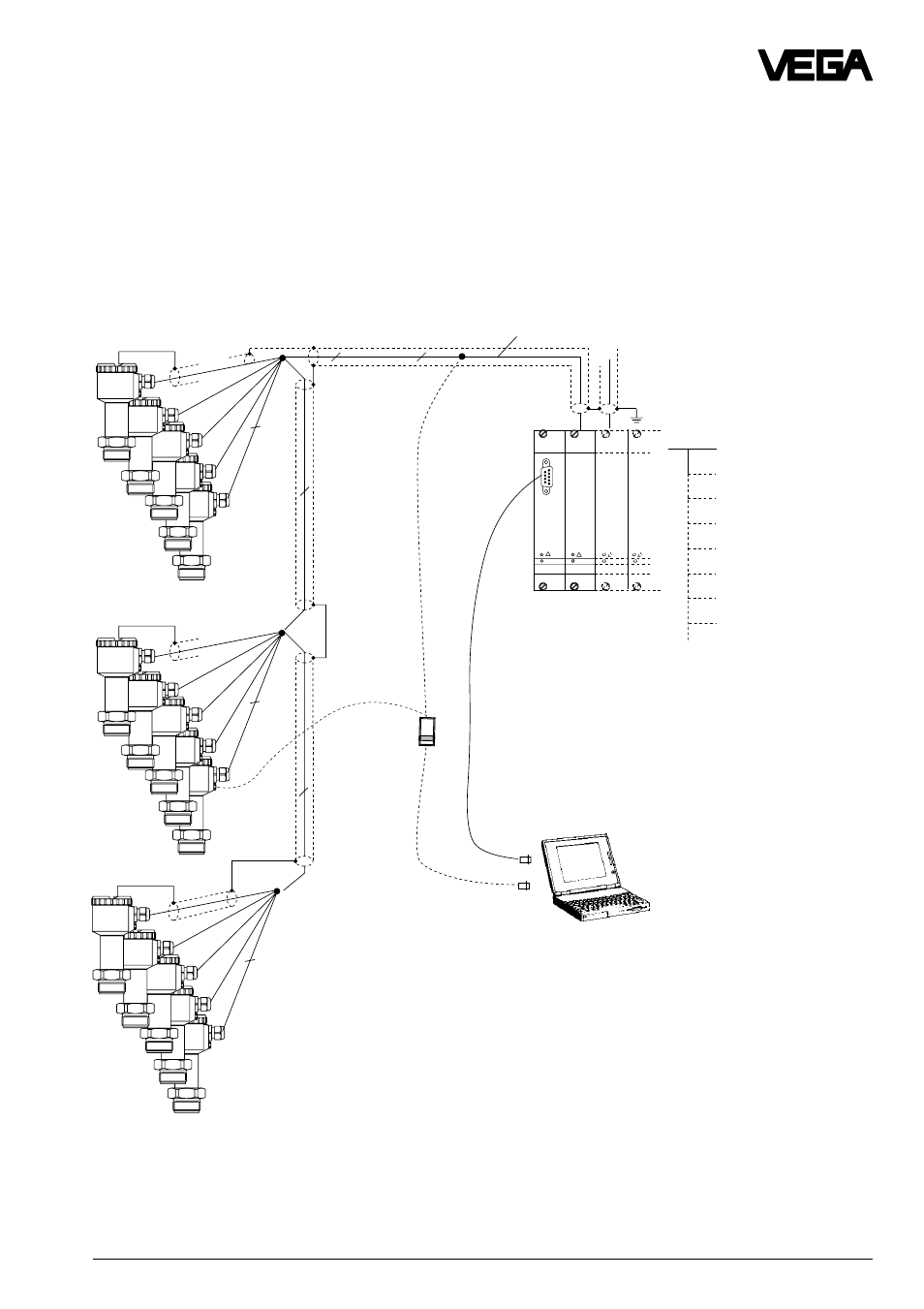

15 преобразователей давления на двухжильном проводе
(вариант электроники В)
• Цифровой выходной сигнал.
• Двухпроводная техника, цифровой выходной сигнал и питающее напряжение через
двухжильный провод.
• 15 датчиков на одном двухжильном проводе.
• Обслуживание с ПЭВМ на датчике, на сигнальном проводе или центре формирования
сигнала.
VEGALOG
571 CPU
VEGALOG
571 EV
2
2
CPU
2
2
2
2
2
Экранированный провод при сильных
электромагнитных наводках
Смотри также обзор продукции
”Устройства формирования
сигнала серии 500“
Токовые выходы
Выходы напряжения
Релейные
Транзисторные
Сообщения об аварии
Выход индикатора
Цифровая структура
Ко всем Bus-системам
VEGA-
CONNECT 2
Центр формирования сигнала
VEGALOG 571 с входными 19"
картами. 15 датчиков на одной
карте и линии
• Макс. сопротивление сиг-
нальной линии 15 Ом на жилу
или макс. длина кабеля - 1000
м.
1)
Провода к датчикам должны
вестись экранированным кабелем.
Желательно экран кабеля с двух
сторон заземлить. При этом
следует учесть, чтобы по экрану
не протекал никакой уравнитель-
ный ток.
